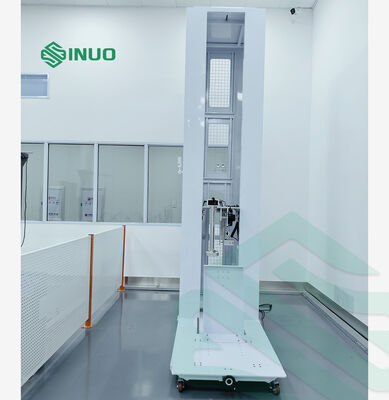

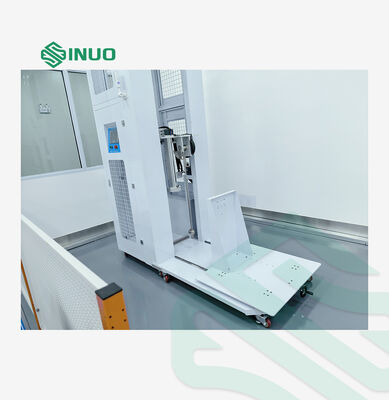

IEC 61851 Pendulum Impact Testapparaat met PLC-besturing voor EV-laadpalen - IK06-IK11 Energieniveaus & Verstelbare Impacthoogte

Model

SNQC1008B

Besturingssysteem

PLC-besturing, touchscreen bediening. Alle functies, inclusief heffen en ontgrendelen, zijn geïntegreerd in het touchscreen, met ondersteuning voor infrarood afstandsbediening.

Testmonster Bereik

1, Wand- en paalmontage AC laadpalen

2, Kasttype DC laadpalen

Opmerking: Maximale monsterafmeting op platform: B×D×H = 1 × 1 × 2,0 m
Vrijstaande laadpalen tot 2,5 m hoogte.

Testfuncties

1, Pendule impact test (zijdelingse impact)

2, Valhamer impact test (bovenste oppervlak impact)

Aandrijfsysteem

Motor + reductie voor heffen; elektromagnetisch ontgrendelingssysteem.

Transmissiesysteem

Precisie kogelomloopspindel + lineaire geleiderail.

Systeemstructuur

Frameconstructie met monsterplatform. Impactmechanisme geïnstalleerd op frame; grote monsters kunnen direct op de vloer worden geplaatst. Stalen behuizing met corrosiebestendige coating.

Anti-secundaire impact

Ja, automatische vergrendeling van de terugslagbuis

Hoogteverstelling

Motor aangedreven via touchscreen invoer

Ontgrendelingsmethode

Elektromagnetisch, bediening met één knop

Impactenergie

1,2,5,10,20J,50J (IK06–IK11)

Pendule impact unit equivalent massa's

250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, bereikt door combinatie van pendelbuizen

Pendelbuizen

1J: Ø9 mm stalen buis, lengte 1000 mm, wanddikte 0,5 mm

2J: Ø10 mm stalen buis, lengte 1000 mm

5–50J: Ø15,9 mm stalen buis, lengte 1000 mm

Test hoogte

elektrisch heffen, slag 200–2500 mm, touchscreen bediening

Valhoogte

Bereik: 0-500 mm, met schaalweergave, verstelbare impacthoek

Valgewicht (Verticale Impact) Unit

Hijsysteem

motor aangedreven, hoogte ingesteld via touchscreen

Ontgrendelingssysteem

elektromagnetische ontgrendeling met éénknopsbediening

Impactenergie bereik

1 / 2 / 5 / 10 / 20 / 50 J (IK06–IK11)

Equivalent massa's

250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, zelfgewicht gebaseerd systeem

Geleidingsbuizen

1,2,5,10,20J,50J, speciale buizen voor elk energieniveau

Basisplaat

Versterkte zware stalen basisplaat

Monster impact hoogte

Elektrische verticale verstelling met een slag van 200–2500 mm, bediend via touchscreen

Monster impact horizontale positionering

Verstelbare uitschuifpositie van het valgewichtmechanisme, waardoor impact op verschillende punten op het bovenoppervlak van het monster mogelijk is

Valhoogte

digitale weergave op touchscreen; hoogte kan worden ingesteld na eerste contact via touchscreen bediening

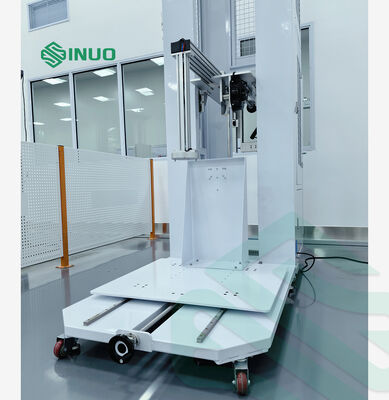

Monsterplatform Structuur

Afmetingen

1,0*1,2m, geschikt voor het klemmen van monsters tot 1,0 × 1,0 m

Basisplaat

10 mm dikke stalen plaat met schroefdraad montagegaten gerangschikt volgens de vereisten van de monster lay-out

Ondersteuningskolommen

verticale montagekolommen compatibel met achter gemonteerde monsterpanelen

Snelle verbinding & scheidingsstructuur

Maakt verbinding met of scheiding van het impactframe mogelijk; gebruikt in aangesloten modus voor kleine monsters en in gescheiden modus voor grote DC laadpalen (EV laadstations)

Veiligheids- & Functionele Kenmerken

1. Motor overbelastingsbeveiliging

2. Noodstop beveiliging

3. Driekleurig statusindicatiesysteem:

Geel: Stand-by

Groen: Draaiend

Rood: Alarm

Real-time systeemstatusindicatie

4. Lekbeveiligingssysteem inbegrepen

Mobiliteitsontwerp

Zowel het impactframe als het monsterplatform zijn voorzien van ondersteuningsstructuren en zwenkwielen, waardoor mobiliteit en veilige vergrendeling op de grond mogelijk zijn wanneer ze gepositioneerd zijn.
