IEC & UN 38.3 Advanced Vibration Test System met een kracht van 3200 kgf

IEC & UN 38.3 Advanced Vibration Test System met een kracht van 3200 kgf

Industrieleidend trillingstestsysteem voor productbetrouwbaarheid
Het Sinuo SN553 trillingstestsysteem is ontworpen om de reële omgevingsstress te simuleren, waardoor de duurzaamheid en veiligheid van kritieke componenten worden gewaarborgd.Van automobielelektronica en luchtvaartcomponenten tot lithiumbatterijen (UN 38.3) en consumentenelektronica, biedt dit systeem de precieze opwinding die nodig is om te voldoenGB, GJB, UL, JIS, IEC en MIL-STDde normen.

Waarom het SN553-systeem kiezen?

Dit systeem combineert een krachtige uitgang met een precieze digitale besturing en biedt een complete turnkey oplossing voor laboratoria en productie QA-afdelingen.

• Wereldwijde naleving gereed:De volgende onderdelen zijn bestemd voor de toepassing van de volgende technieken:2017, en IEC 62133-2:2017.

• Hoge stuwkracht:De leveranciers3,200 kgfvan sinus/willekeurige kracht, geschikt voor het testen van zware ladingen (tot 400 kg) met een maximale versnelling van 100 G.

• Versatile testmodus:Ondersteunt Sine Sweep, Random en Classical Shock tests binnen een frequentiebereik van1 ¢ 2.700 Hz.

Belangrijkste systeemonderdelen en technische voordelen

1Elektromagnetische opwindingsgenerator (A30S34)

• Robuuste constructie:Met een dubbellagend axiaal geleidingssysteem om dynamische kruisverkeer en rotatie te verminderen, waardoor duurzaamheid onder hoge stressomstandigheden wordt gewaarborgd.

• Efficiënte koeling:Gebruikt een honingraat luchtkanaal en een geruisarme ventilator om thermische stabiliteit te behouden tijdens tests van lange duur.

• Belangrijkste specificaties:Max. verplaatsing 51 mm p-p; bewegende spoeldiameter Ф342 mm; fluxlek < 10 gauss.

2Digitale schakelversterker (LA30K)

• Hoge efficiëntie:Gebruikt MOSFET/IGBT-technologie met sinusoïdale frequentievermenigvuldiging PWM voor een hoge signaal-ruisverhouding (>70dB) en lage vervorming.

• Stroomuitgang:40 KVA-uitgang met ingebouwde servo-bescherming (overspanning, overstroom, temperatuurbescherming) om uw apparatuur te beschermen.

3Digitale trillingsregelaar (VCSusb-2)

• High-precision control:32-bits DSP met zwevende stip met 24-bits ADC-resolutie zorgt voor real-time gesloten-loopbesturing onafhankelijk van de pc.

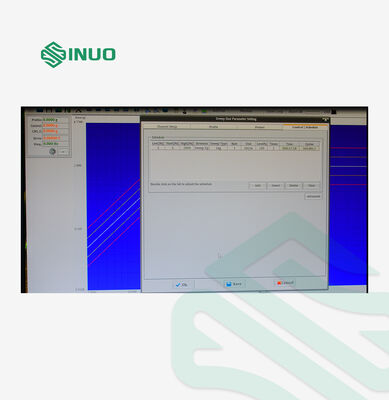

• Gebruikersvriendelijke interface:Windows-gebaseerde software met een automatische testverslaggeneratie met één klik (Word/PDF).

• Veiligheidsvoorzieningen:Inclusief “Small-Signal Preview” om de instellingen te verifiëren voor de volle krachttest, plus noodstopinterlocks.

4Uitbreiding en bevestiging

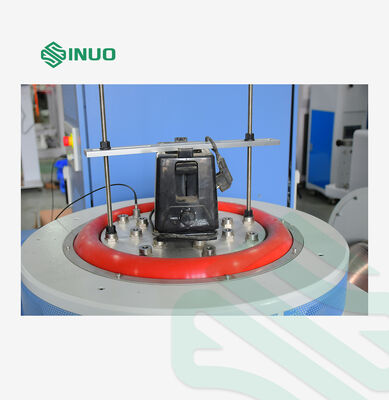

• Verticale uitbreiding (VT100):1000 x 1000 mm magnesium legering tafel, gehard oppervlak, bruikbaar tot 2000 Hz.

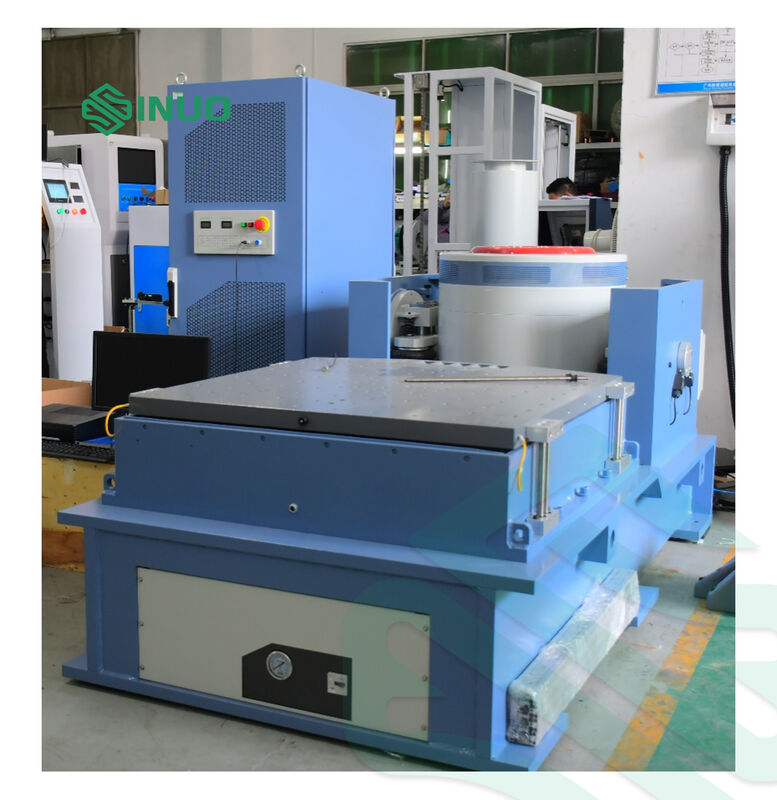

• Horizontale schuiftafel (HG100):Oliefilm glijontwerp voor een hoge omdraaimomentcapaciteit, ideaal voor grote of onregelmatig gevormde exemplaren.

• Automatische centralisatie:Foto-elektrisch systeem zorgt ervoor dat de bewegende spoel tijdens het laden en lossen in evenwicht blijft.

  Industrieleidend trillingstestsysteem voor productbetrouwbaarheid
  Het Sinuo SN553 trillingstestsysteem is ontworpen om de reële omgevingsstress te simuleren, waardoor de duurzaamheid en veiligheid van kritieke componenten worden gewaarborgd.Van automobielelektronica en luchtvaartcomponenten tot lithiumbatterijen (UN 38.3) en consumentenelektronica, biedt dit systeem de precieze opwinding die nodig is om te voldoenGB, GJB, UL, JIS, IEC en MIL-STDde normen.

  ---

  Waarom het SN553-systeem kiezen?

  Dit systeem combineert een krachtige uitgang met een precieze digitale besturing en biedt een complete turnkey oplossing voor laboratoria en productie QA-afdelingen.

  • Wereldwijde naleving gereed:De volgende onderdelen zijn bestemd voor de toepassing van de volgende technieken:2017, en IEC 62133-2:2017.

  • Hoge stuwkracht:De leveranciers3,200 kgfvan sinus/willekeurige kracht, geschikt voor het testen van zware ladingen (tot 400 kg) met een maximale versnelling van 100 G.

  • Versatile testmodus:Ondersteunt Sine Sweep, Random en Classical Shock tests binnen een frequentiebereik van1 ¢ 2.700 Hz.

  ---

  Belangrijkste systeemonderdelen en technische voordelen

  1Elektromagnetische opwindingsgenerator (A30S34)

  • Robuuste constructie:Met een dubbellagend axiaal geleidingssysteem om dynamische kruisverkeer en rotatie te verminderen, waardoor duurzaamheid onder hoge stressomstandigheden wordt gewaarborgd.

  • Efficiënte koeling:Gebruikt een honingraat luchtkanaal en een geruisarme ventilator om thermische stabiliteit te behouden tijdens tests van lange duur.

  • Belangrijkste specificaties:Max. verplaatsing 51 mm p-p; bewegende spoeldiameter Ф342 mm; fluxlek < 10 gauss.

  2Digitale schakelversterker (LA30K)

  • Hoge efficiëntie:Gebruikt MOSFET/IGBT-technologie met sinusoïdale frequentievermenigvuldiging PWM voor een hoge signaal-ruisverhouding (>70dB) en lage vervorming.

  • Stroomuitgang:40 KVA-uitgang met ingebouwde servo-bescherming (overspanning, overstroom, temperatuurbescherming) om uw apparatuur te beschermen.

  3Digitale trillingsregelaar (VCSusb-2)

  • High-precision control:32-bits DSP met zwevende stip met 24-bits ADC-resolutie zorgt voor real-time gesloten-loopbesturing onafhankelijk van de pc.

  • Gebruikersvriendelijke interface:Windows-gebaseerde software met een automatische testverslaggeneratie met één klik (Word/PDF).

  • Veiligheidsvoorzieningen:Inclusief “Small-Signal Preview” om de instellingen te verifiëren voor de volle krachttest, plus noodstopinterlocks.

  4Uitbreiding en bevestiging

  • Verticale uitbreiding (VT100):1000 x 1000 mm magnesium legering tafel, gehard oppervlak, bruikbaar tot 2000 Hz.

  • Horizontale schuiftafel (HG100):Oliefilm glijontwerp voor een hoge omdraaimomentcapaciteit, ideaal voor grote of onregelmatig gevormde exemplaren.

  • Automatische centralisatie:Foto-elektrisch systeem zorgt ervoor dat de bewegende spoel tijdens het laden en lossen in evenwicht blijft.

Gedetailleerde technische specificaties

Softwarefunctionaliteit

• Willekeurige controle:Real-time gelijkstelling met dynamisch bereik > 90 dB; ondersteunt tot 3.200 spectrale lijnen.

• Sinuscontrole:Een laag vervorming (< -100 dB) met lineaire/logaritmische sweepmodus.

• Klassieke schok:Ondersteunt halfsine-, trapezium-, zaagtand- en driehoeksgolven met pulsduur van 0,5 tot 3.000 mS.

Inclusief accessoires

• Volledige set aansluitkabels en luchtleidingen

• Bedieningsinstructies, inspectieverslagen en onderhoudshandleidingen

• Kalibreerde versnellingssensor van het systeem

• T-type sleutel, zeshoekige sleutel, schroevendraaier en trillende drukbalkk
