EV Connector Testapparatuur met 6500A Teststroom en 16-kanaals Temperatuurmeting voor IEC 62916-3 Geautomatiseerde Temperatuurregelmodus

EV Connector Testapparatuur met 6500A Teststroom en 16-kanaals Temperatuurmeting voor IEC 62916-3 Geautomatiseerde Temperatuurregelmodus

Merknaam:	Sinuo
Modelnummer:	SNQC1006B-6500A
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Bemonsteringsfrequentie:

100 ms tot 1800s

Temperatuurmetingspunten:

16 kanalen

Temperatuurmeetbereik:

0°260°C

Temperatuurverhoging:

0°100°C

Constante instelbare teststroomuitgang:

DC 200 ∼6500A

Maximale uitgangsspanning:

DC minder dan 15V

Afmetingen:

1000 mm (W) × 1300 mm (D) × 1800 mm (H)

Gewicht:

400 kg

Verpakking Details:

EXPORTVERPAKKING

Levering vermogen:

10 sets per maand

Markeren:

EV Connector Testapparatuur met 6500A Teststroom

16-kanaals temperatuurmeting Temperatuurstijgingstestsysteem

Geautomatiseerde temperatuurregelingsmodus IEC 62916-3-testsysteem

Productbeschrijving

Testapparatuur voor EV-connectoren

Geavanceerd systeem voor het beoordelen van oppervlakteverwarming en temperatuurverhoging voor stekker- en stopcontacten voor elektrische voertuigen

IEC 62916-3 Testsysteem 6500A voor elektrische aansluiting en stopcontact bij temperatuurverhoging

Nalevingsnormen

Ontworpen in overeenstemming met IEC 62196-1 Ed.4 CDV 2020 (punt 12.2).3, artikel 24, tabel 10, artikel 34.2- 34 jaar.4, en 35.4), IEC 62916-2, IEC 62916-3 en andere relevante normen.

Overzicht van het systeem

Dit uitgebreide testsysteem evalueert de temperatuurverhoging in stekker- en stopcontacten van elektrische voertuigen bij nominale stroom en beoordeelt tegelijkertijd de oppervlakteverwarming van elektrische toebehoren tijdens de aansluiting van de belasting.Het systeem ondersteunt kortdurende, hoogstroombestendige tests van grondcontacten, waardoor betrouwbare prestaties en veiligheidsverificatie worden gewaarborgd.

Het systeem is uitgerust met eigen software en computerbesturing en maakt volledig geautomatiseerde testuitvoering en gegevensanalyse mogelijk.De intuïtieve werking en nauwkeurige prestaties bieden een efficiënte oplossing voor de beoordeling van temperatuurverhogingen en de nalevingscontrole van laadinterfaces voor elektrische voertuigen en aanverwante componenten.

Technische specificaties

Parameter	Specificatie
Uitgangswerkstation	1 stroomstroomstation
Maximale uitgangsspanning	DC minder dan 15 V
Constante instelbare teststroom	DC 200-6500A
Actuele weergave nauwkeurigheid	± ((0,25% van de aflezing + 0,25% van het bereik), resolutie 1A
Spanningsweergave nauwkeurigheid	± ((0,25% van de aflezing + 0,25% van het bereik), resolutie 0,01V
Teststroomstabiliteit	± ((1% van de ingestelde waarde + 0,5A), reactietijd ongeveer 1 s
Stroomvoorziening voor bedieningscontact	Stroombereik AC (0-2) A
Werkwijze	Continu-modus, aan/uit-modus, automatische temperatuurregeling
Temperatuurmetingsbereik	0-260°C, nauwkeurigheid: ±0,3% van de waarde + 1°C; resolutie: 0,1°C
Temperatuurmetingspunten	16 kanalen (waaronder 1 punt voor het meten van de omgevingstemperatuur)
Ondersteunde thermocoppeltypen	J, K, T, E, S, N, B, R
Voor de meting gebruikte thermocouple	USA Ω Company K-type 30AWG fijndraad thermocouples, lengte 2 meter, in totaal 20 stuks

Details van de werkwijze

Continu-modus:Testtijd: 0,01 tot 99,99 uur
In/uit modus:In- en uitschakeltijd: 0,01-99,99 uur, tel: 1-9999 keer met automatische stop
Programmeerbare besturing:Configureerbare instellingen volgens IEC 62196 met combinaties van tijd en stroom
Automatische temperatuurregeling:Stel een stabiele temperatuurstijgingswaarde (0-100°C) in met ±0,5°C-stabiliteitsnauwkeurigheid; berekent automatisch de vereiste stroom voor de gewenste temperatuurstijging

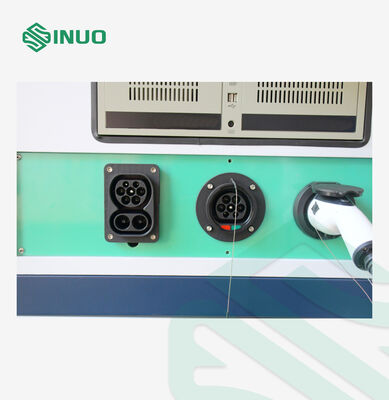

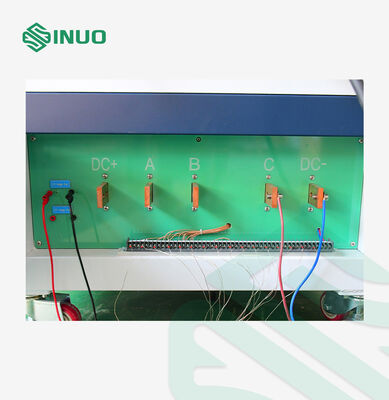

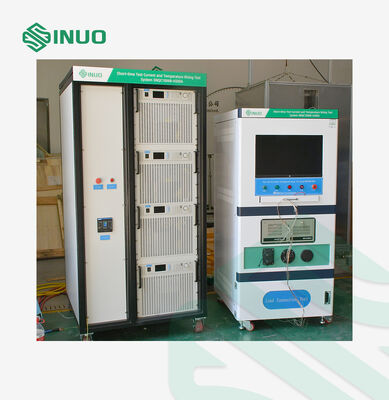

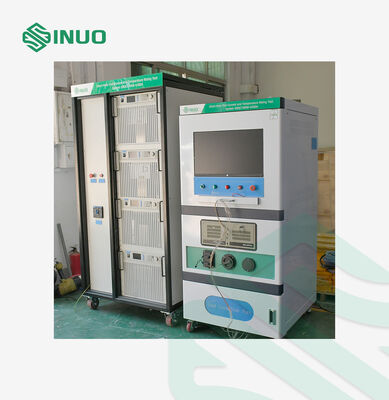

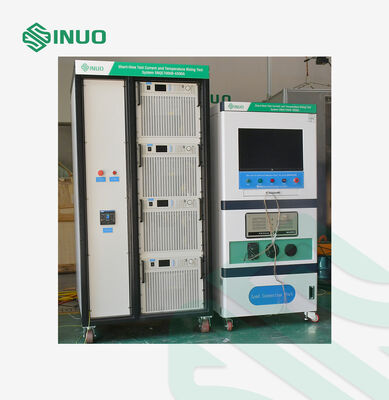

Systeembeelden
