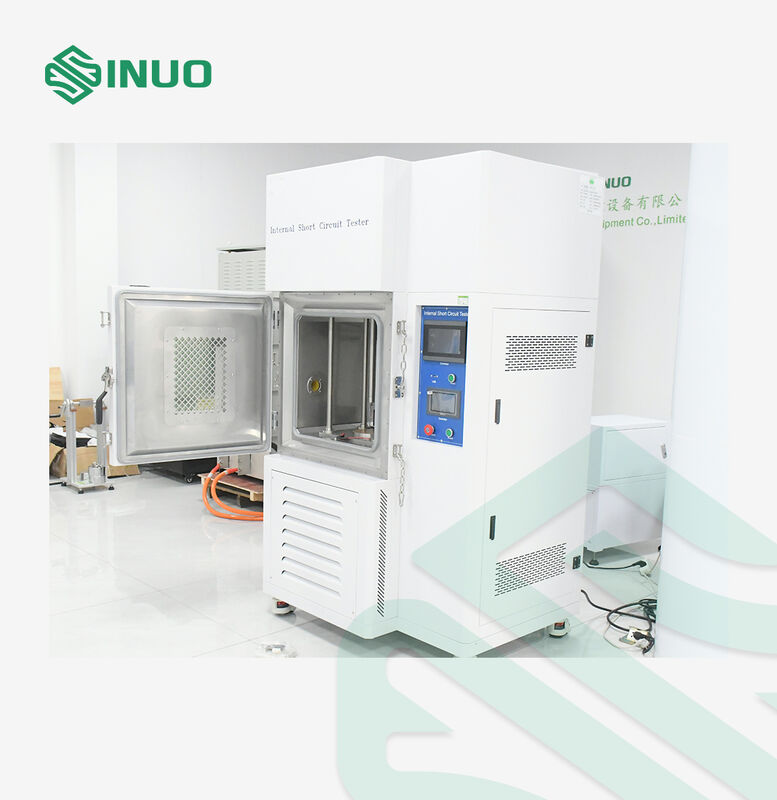

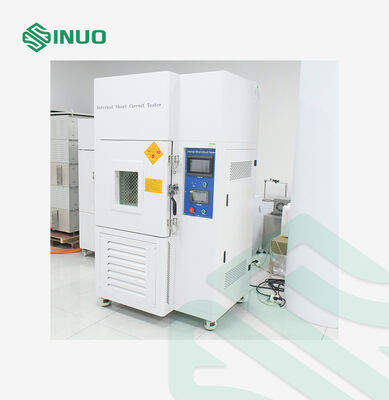

Apparatuur voor interne kortsluitingstest van lithium-ionbatterijen volgens IEC 62133-2

Hoofdtechnische parameters van de temperatuurregelkamer

1

Temperatuurbereik

0 ~ 100°C

2

Analytische nauwkeurigheid

0.1°C

3

Temperatuurschommelingen

± 2,0°C

4

Lage temperatuur

0°C

5

Verwarmingssnelheid

Gemiddeld 3°C/min (van 0°C tot 100°C, niet-lineair zonder belasting)

6

Koelingssnelheid

Gemiddeld 1°C/min (van 100°C tot 0°C, niet-lineair zonder belasting)

- Ik weet het niet.

7

Verwarming

Elektrische verwarmingstoestellen van roestvrij staal, met een scharniervormige warmtepijp

8

Circulatiesysteem voor luchtvoorziening

Convectie-luchtcirculatiesysteem

9

Veiligheidsvoorzieningen

Overtemperatuur-alarm, MCCB-overbelastingbescherming, enz.

10

Isolatiemateriaal

Stijf polyurethaanfoom + hoogwaardige gecomprimeerde glaswol

11

Thermostaat

TEMMI-controller uit Korea

12

Grootte van de binnenkamer

W400*H500*D500mm

13

Materiaal van de binnenkamer

Spiegelplaat van roestvrij staal, onderste versterking

14

Grootte van de buitenste kamer

W1200 X H2000 X D1000MM;

15

Materiaal voor de buitenkamer

Verfbehandeling van koudgewalst staal

Belangrijkste technische parameters van het krachttestsysteem

1

Krachtbereik

1 kg-200 kg

2

Eenheid

Gewicht van het product

3

Squeeze stroke

0~300 mm

4

Genauigheid van de krachtweergave

1N

5

Resolutie

1/10,000

6

Krachtnauwkeurigheid

≤ 0,5%

7

De snelheidsweergave is nauwkeurig

1 mm

8

Aandrijving

Servomotor aandrijving

9

Squeeze snelheid

De snelheid van het eerste contactpunt tijdens het drukken is verstelbaar.

de compressie kan worden ingesteld op 1,5 cm/s; het snelheidsbereik van het testproces is 0,01~900 MM/MIN (instelbaar, 0,1~1,5 CM/S)

10

Grootte van het knijpkopje

10 × 10 × 5 mm of 10 × 10 × 2 mm

11

Materiaal van het knijpkopje

een stuk nitrilrubber (NBR, zijde 10 mm, dikte 2 mm) en

acryl (acryl, zijde 5 mm, dikte 2 mm)

12

Materiaal voor werkbanken voor knijpen

Platen van aluminiumlegering of van 316 roestvrij staal, corrosiebestendig

13

Geschikte batterijgrootte

300 x 300 x 300 mm ((WXDXH))

14

Visueel venster

300 x 300 mm explosiebestendige glas

15

Luchtvoorziening

Er zijn twee ventilaties op de linkerkant van de doos.

16

Verlichting

Er is een verlichtingslamp in de doos, die de hele testruimte kan verlichten

17

Spanningsopvangbereik

0-100V, verkrijgingsfrequentie 100HZ/seconde

18

Spanningsresolutie

0.1mv

19

Frequentie van spanningsopname

100/s

20

Vervormingsbereik

0-300 mm

21

Max. testvliegtuig

300x300 mm

22

Stroomvoorziening

220V 50HZ

23

Kracht

2.0 kW

24

Gewicht van de machine

Ongeveer 350 kg.
