Elektrische voertuigladingscontactor-uittrekkingstestapparatuur EV-plug-out-testmachine

Elektrische voertuigladingscontactor-uittrekkingstestapparatuur EV-plug-out-testmachine

Merknaam:	Sinuo
Modelnummer:	SNQC1013
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	30 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Toegepaste Lijst:

Lijst 5

Toegepaste Cijfers:

Fig13, fig14

Toegepaste standaard:

IEC 62196-1

Toepasselijke bepalingen:

Clausule 14.1.5, 14.1.6

Gewichtsconfiguratie:

165-750N

Bedieningsmethode:

Handmatige werking

Proefstation:

Enkel station

Stekkers testen:

Aangepast

Verpakking Details:

multiplex kast

Levering vermogen:

30 sets/maand

Markeren:

Handmatige bediening Testapparatuur voor EV-connectoren

165-750N Gewichtsconfiguratie Elektrische voertuigladingsconnector tester

Test met één station IEC 62196-1 testapparatuur

Productbeschrijving

Testapparatuur voor het opladen van elektrische voertuigen (IEC 62196-1)

Deze gespecialiseerde testapparatuur meet de trekkracht die vereist is bij het loskoppelen van de teststokjes van de oplaadstukken en de vergrendelingsinrichtingen van elektrische voertuigen.de naleving van internationale veiligheidsnormen te waarborgen.

Nalevingsnormen

Voldoet aan IEC 62196-1:2022 punt 14.1.5, 14.1.6, fig13, fig14

Overzicht van de apparatuur

Ontworpen om de trekkracht te verifiëren wanneer de teststoppen uit de stopcontacten en de vergrendelingsmechanismen worden verwijderd, zodat de connectoren goed functioneren en veilig zijn.

Technische specificaties

De testplugs zijn voorzien van fijn gemalen contacten van gehard staal met een oppervlakte ruwheid van niet meer dan 0,8 μm over hun actieve lengte.

De afmetingen of afstanden tussen de contactvlakken van de stekker voor andere stekkertypen moeten voldoen aan de in de desbetreffende standaardplaten vermelde minimumafmetingen met een tolerantietelling van +0,010 mm.

Opmerking:Deze apparaten bevatten geen teststokjes. Gebruik de teststokjes die als onderstaand worden vermeld:

- Nee, niet echt.	Standaard	Figuur nr.	Naam	De hoeveelheid
1	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-I blad 1	Testsluiting: 32A,250 V AC VEHICLE INLET	1
2	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Ilb blad 1	Teststop: 63 A, 480 V driefasig of 70 A, 250 V enkelfasig	1
3	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Lild blad 1	Inlaat van het testvoertuig: 63 A, 480 V driefasig of 70 A, 250 V enkelfasig	1
4	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Ilf blad 1	Inlaat van het testvoertuig: 63 A, 480 V driefasig of 70 A, 250 V enkelfasig	1
5	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Illa blad 1	Testsluiting: 16 A, 250 V enkelfasige aansluiting met 1 pilootcontact	1
6	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Illa blad 3	Inlaat van het testvoertuig: 16A, 250V enkelfasige inlaat van het voertuig met 1 piloot
7	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Illb blad 1	Teststop: 32 A, 250 V enkelfasige stop met 2 pilootcontacten	1
8	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Illb-blad 3	Inlaat van het testvoertuig: 32A, 250V enkelfasige inlaat van het voertuig met 2 pilootcontacten
9	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Illc blad 1	Test-plug: 63 A, 480 V DRIJFASIG PLUG MET TWEE PILOT-CONTACTS	1
10	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standaardblad 2-Illc blad 3	Inlaat van het testvoertuig: 63 A, 480 V DRIEFASIGE INLEIDING VAN HET VEHICEL MET TWEE PILOT-CONTACTS
11	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standaardblad 3-Ib-blad 1	Testvoertuigconnector	1
12	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	STANDARDSCHIJF CONFIGURATION BB VEHICLE CUPLER 250 A 900 V DC STANDARDSCHIJF 3-IIA Blad 1	Testvoertuigconnector	1
13	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standaardblad 3-IIIa Blad 2	Testvoertuiginlaat	1
14	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standaardblad 3-Iva VEHICLE INLETMODES 2, 3 en 4 blad 2	Testvoertuiginlaat	1
15	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standaardblad 3-Ivb VEHICLE INLEIDING ALLE MODES Blad 1	Testvoertuiginlaat	1

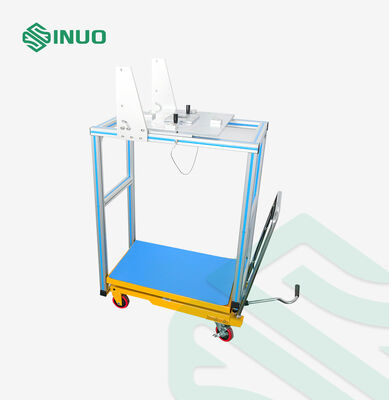

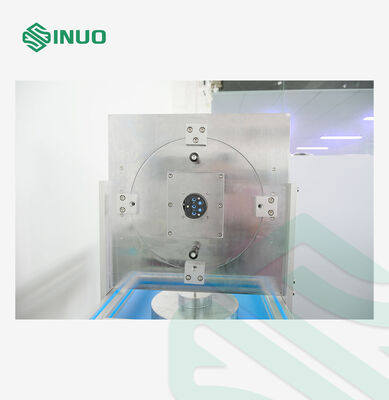

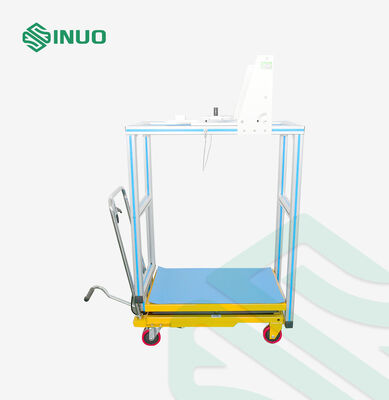

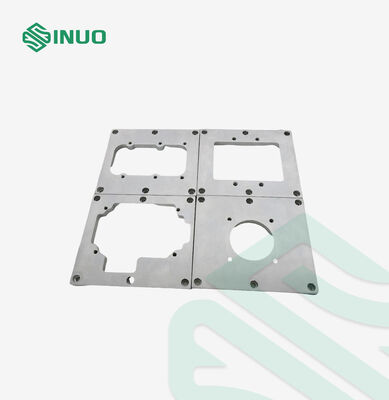

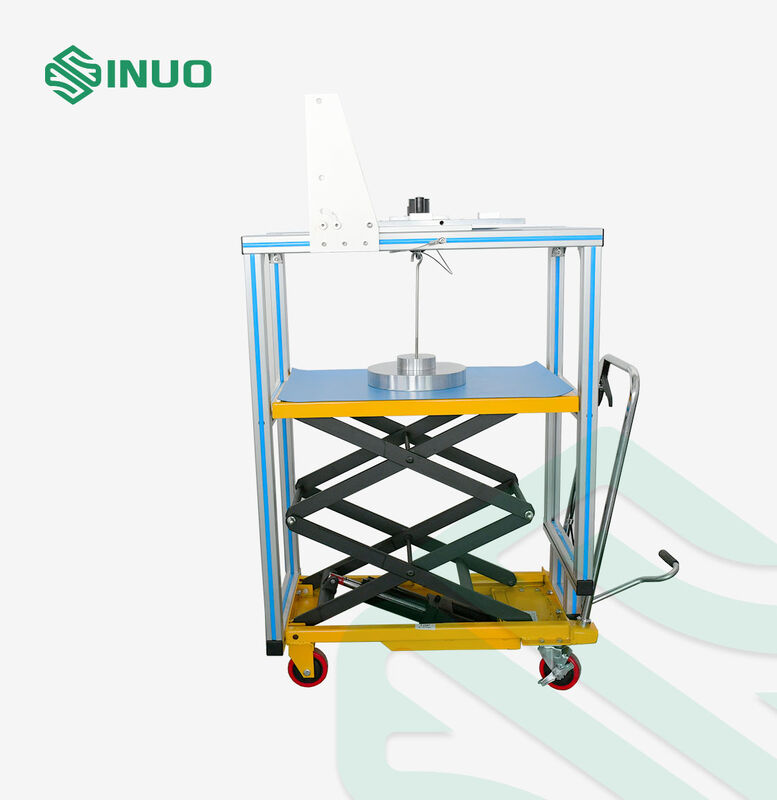

Foto's van producten
