EV-aansluitingstestapparatuur voor de beoordeling van de mechanische sterkte en flexibiliteit van oplaadconnectoren en -plugs voor elektrische voertuigen

EV-aansluitingstestapparatuur voor de beoordeling van de mechanische sterkte en flexibiliteit van oplaadconnectoren en -plugs voor elektrische voertuigen

Merknaam:	Sinuo
Modelnummer:	SNQC1009
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Gewicht van de uitrusting:

150 kg

Buigend Tarief:

0-60 keer/min

Buighoek:

0-360° regelbaar

Proefstation:

Enkel station

Rijmodus:

Servomotoraandrijving

Afmetingen van apparatuur:

W1000*D800*H1600mm

Gewicht laden:

20N,25N,50N,75N,100N,140N

Voeding:

AC220V ± 10%/50-60Hz

Verpakking Details:

Exportverpakking

Levering vermogen:

10 sets per maand

Markeren:

Testapparatuur voor laadverbindingen voor elektrische voertuigen

Flexibilisatiebeoordeling EV-connector testapparatuur

Apparatuur voor het testen van EV-aansluitingen op mechanische sterkte

Productbeschrijving

EV Connector Testapparatuur voor Mechanische Sterkte en Flexibiliteit

Deze gespecialiseerde testapparatuur evalueert de mechanische sterkte en flexibiliteit van oplaadconnectoren, stekkers, stopcontacten en koppelingen voor elektrische voertuigen volgens internationale normen.

Nalevingsnormen

Voldoet aan IEC 62196-1:2014 clausule 7.11 en clausule 7.15, IEC 60309-1:2012 clausule 24.4.

Productoverzicht

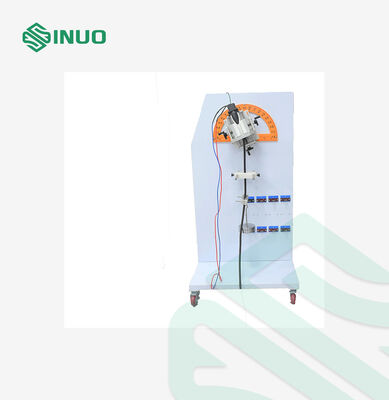

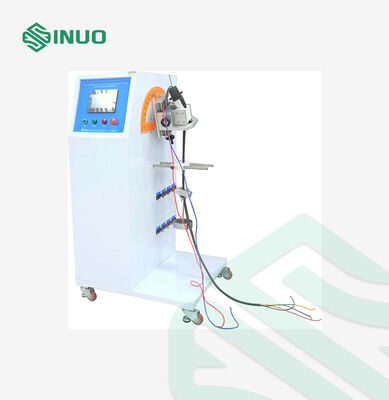

De EV Plug Flexibiliteit Testmachine is ontworpen om de mechanische duurzaamheid van oplaadcomponenten voor elektrische voertuigen te beoordelen, met specifieke focus op het kabelinvoerpunt - het gebied dat het meest gevoelig is voor herhaalde buigbelastingen in praktijksituaties.

Dit zeer precieze apparaat maakt gebruik van servomotortechnologie om een draaitafel aan te drijven die testmonsters laat oscilleren door gecontroleerde links-rechts bewegingen. Het systeem stopt automatisch bij het bereiken van vooraf ingestelde buigcycli en signaleert de voltooiing van de test. Intelligente servobesturing zorgt voor precieze, herhaalbare zwaaihoeken met minimale zijdelingse verplaatsing, wat betrouwbare testresultaten garandeert.

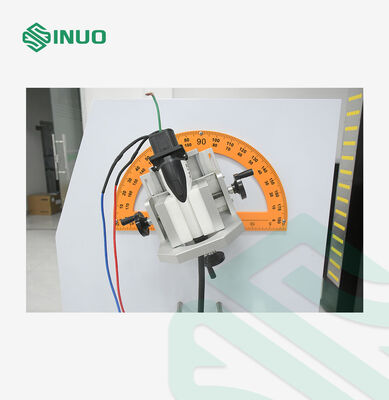

Grote monsters worden stevig gemonteerd op duurzame aluminium platen, waarbij de zwenk-as precies is uitgelijnd op het kabelinvoerpunt om toepassingsspanningen nauwkeurig te simuleren. Deze configuratie minimaliseert onnodige belasting en biedt tegelijkertijd een authentieke mechanische simulatie.

Ontworpen voor zware testomgevingen, werkt de apparatuur op AC220V±10% / 50-60Hz stroominvoer en levert stabiele prestaties met een vermogen van 3KW. Ideaal voor R&D-laboratoria, compliance testfaciliteiten en kwaliteitsborgingsafdelingen die gespecialiseerd zijn in EV-connectoren en industriële stroomcomponenten.

Technische specificaties

Afmetingen van de apparatuur	Ongeveer: B1000 × D800 × H1600mm
Gewicht van de apparatuur	150kg
Testbeoordeling	Evaluatie op basis van signaal van stroomgeleiding

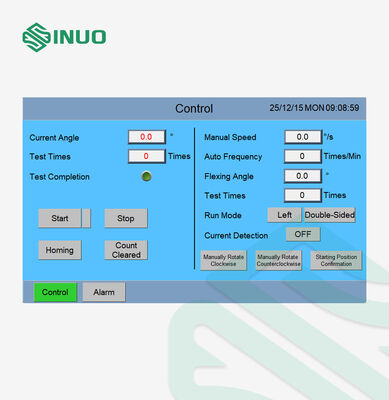

Elektrische besturing	PLC intelligente geïntegreerde besturing met 7-inch HMI-aanraakinterface
Aandrijfmodus	Servomotor aandrijving
Belasting	20N, 25N, 50N, 75N, 100N, 140N
Buighoek	0-360° instelbaar (standaard ±45°)
Buigcycli	0-999.999 vooraf instelbaar (standaard 20.000 cycli)
Buigsnelheid	0-60 cycli/min, vooraf instelbaar
Voeding belasting	Externe aansluiting, optionele belastingskast met instelbare spanning (0-250V) en stroom (AC 0-400A)
Monsterklemming	Mechanische klemming met instelbare positie
