AC Charging Gun Comprehensive Test System AC EV connector testmachine

AC Charging Gun Comprehensive Test System AC EV connector testmachine

Merknaam:	Sinuo
Modelnummer:	SNEQ08
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	20 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Weerstandstestbereik:

1 - 5000Ω

Thermistor -testbereik:

100 - 50.000Ω

Spanning is bestand tegen bereik:

AC 0-5KV/DC 0-6KV

Isolatietestspanning:

DC 100 - 1000V

Isolatieweerstandsbereik:

1MΩ - 1GΩ

Gegevensinvoermethode:

Scanner (barcode/QR -code)

Controlesysteem:

PLC + industriële pc

Computerintegratie:

Ondersteunt MES -integratie (optioneel)

Luchttoevoer:

0,6 MPa

Ingebouwd weerstandsbereik:

1–5000 Ω

16A AC-stekker:

Niet ingedrukt RC: 680 Ω, ingedrukt RC+R4: 3,38 kΩ

32A AC-stekker:

Niet ingedrukt RC: 220 Ω, ingedrukt RC+R4: 3,52 kΩ

63A AC-stekker:

Niet ingedrukt RC: 100 Ω, ingedrukt RC+R4: 3,4 kΩ

Afmetingen:

B 900 × D 800 × H 1800 mm

Gewicht:

300 kg

Verpakking Details:

Multiplexbox

Levering vermogen:

20 sets/maand

Productbeschrijving

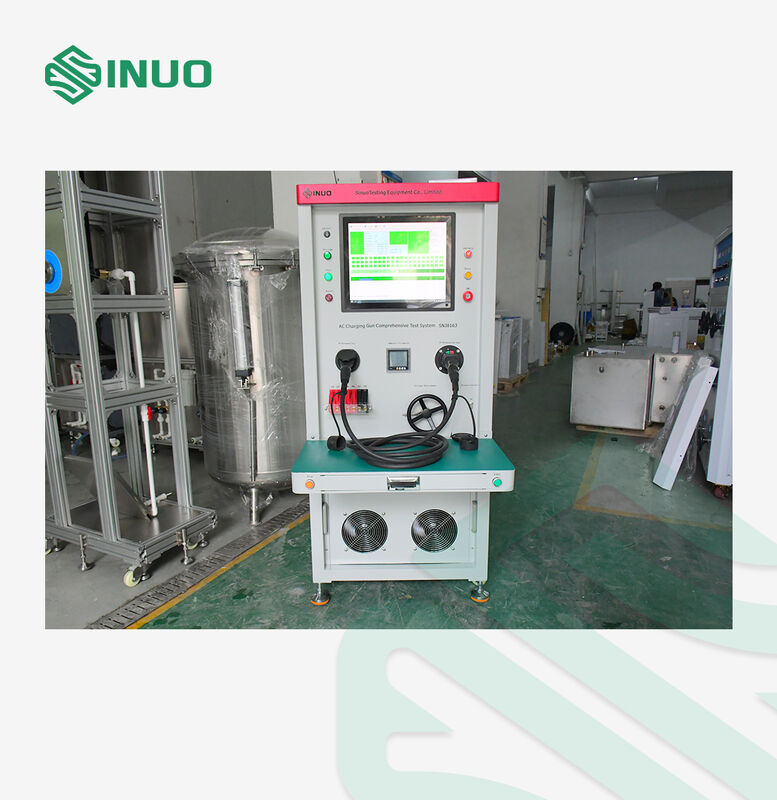

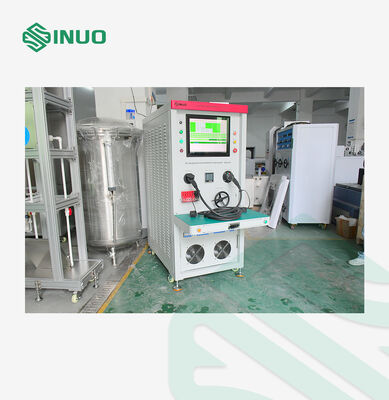

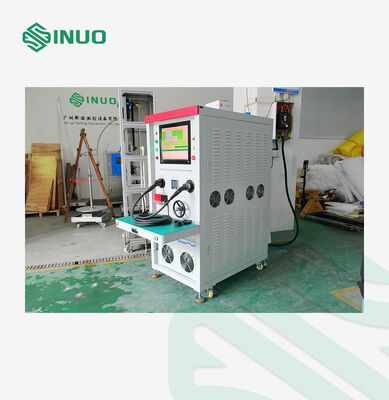

AC Oplaadpistool Uitgebreid Testsysteem EV Connector Testmachine

Dit testsysteem wordt voornamelijk gebruikt voor functionele inspectie van AC-stekkers volgens Chinese (GB), Europese (EU) en Amerikaanse (UL) normen. Elke stekker kan een unieke QR-code krijgen en de testresultaten worden automatisch opgeslagen in rapporten. Gekwalificeerde resultaten kunnen direct worden afgedrukt. Alle functies worden automatisch in één run getest, wat zorgt voor een hoge efficiëntie en arbeidsbesparing, waardoor het geschikt is voor volledige inspectie in massaproductie in fabrieken.

Testfuncties

Breuk-, continuïteit-, kortsluiting- en bedradingsvolgordetests voor elke afzonderlijke draad
Continuïteitsweerstandstest van de hoofdleider
Ingebouwde weerstandsmeting (inclusief zowel ingedrukte als niet-ingedrukte toestanden van drukknopschakelaars)
Verificatie van de stroomvoerende capaciteit en spanningsvalmeting
Isolatietest tussen draden
Diëlektrische weerstandstest (hoogspanning) tussen draden
Thermokoppeldraadtest

Technische specificaties

Voeding	Eenfasige AC 220V / 50Hz
Luchttoevoer	0,6 MPa

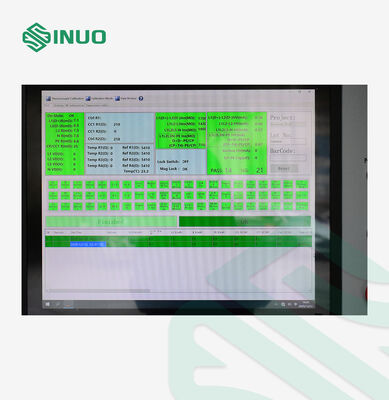

Besturingssysteem	PLC + Industriële PC
Barcode scannen	Het apparaat wordt geleverd met een scanner om barcodes of QR-codes op de testmonsters te lezen. Scan het product vóór de test; na de test wordt de gescande code automatisch gekoppeld aan het testrecord, waardoor traceerbaarheid mogelijk is.
Draadcontinuïteitstests	Breuk-, continuïteit-, kortsluiting- en bedradingsvolgordetests worden uitgevoerd via PLC Input/Output scanning. PLC bepaalt automatisch of het goed of fout is.
Ingebouwd weerstandsbereik	1–5000 Ω, Nauwkeurigheid: 1% Boven- en ondergrenzen kunnen worden ingesteld om de productkwaliteit te bepalen.
CC & PE Weerstand (Knop ingedrukt / Niet ingedrukt)	16A AC-stekker: Niet ingedrukt RC: 680Ω, Ingedrukt RC+R4:3,38 kΩ 32A AC-stekker:Niet ingedrukt RC: 220Ω, Ingedrukt RC+R4:3,52 kΩ 63A AC-stekker:Niet ingedrukt RC: 100Ω, Ingedrukt RC+R4:3,4 kΩ De meetnauwkeurigheid van de weerstand moet 1%–2% bereiken.
Thermistor testbereik	100–50.000 Ω, Nauwkeurigheid: 2% Boven- en ondergrenzen kunnen worden ingesteld om de continuïteitskwaliteit te bepalen.
Stroomvoerende capaciteit & Spanningsvaltest	Meet spanningsval over connectoren onder nominale en overbelastingsstroomcondities. Ingebouwde driefasige instelbare transformator: 0-380V uitgang, instelbare driefasige belasting 0-35A. Ondersteunde testbereiken: 3,3 kW 16A eenfasig 7,4 kW 32A eenfasig 11 kW 16A driefasig 22 kW 32A driefasig
Isolatieweerstandstest	Eenfase: L-N, L-E, E-N Driefase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parameters: Testspanning: DC 100–1000V (instelbaar) Ondergrens: 1 M–1 GΩ (instelbaar) Nauwkeurigheid: ±5% Alarm wanneer weerstand < ingestelde waarde
Diëlektrische Weerstand (Hi-Pot) Test	Eenfase: L-N, L-E, E-N Driefase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parameters: Testspanning: AC 0–5 kV / DC 0–6 kV (instelbaar) Lekkagestroomlimiet: AC 0,1–20 mA, DC 0,01–5 mA Nauwkeurigheid: ±1,5% + 3 cijfers Digitale weergave van spanning, automatische programmeerbare aanpassing Alarm als de lekstroom de ingestelde waarde overschrijdt
Teststation	Enkel station, één product per test

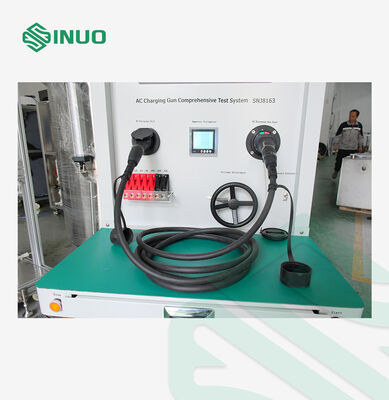

Stekkerhouders	EU AC voertuigstekkerhouder, EU AC voetstukstekkerhouder, GB AC stekkerhouder, US AC stekkerhouder
Achterplaat	Speciale persarmatuur passend bij het testproduct, met klem en beschermplaat
Stopcontact hoogte	750–1000 mm, ergonomisch ontworpen

Systeemoverzicht
