EV Connector Flexing Testapparatuur met Servomotor Aandrijving 0-360° Instelbare Buighoek IEC62196-1 Conform

EV Connector Flexing Testapparatuur met Servomotor Aandrijving 0-360° Instelbare Buighoek IEC62196-1 Conform

Merknaam:	Sinuo
Modelnummer:	SNQC1009
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Proefstation:

Enkel station

Gewicht van de uitrusting:

150 kg

Buigend Tarief:

0-60 keer/min

Buighoek:

0-360° regelbaar

Afmetingen van apparatuur:

W1000*D800*H1600mm

Rijmodus:

Servomotoraandrijving

voeding:

AC220V ± 10%/50-60Hz

Gewicht laden:

20N,25N,50N,75N,100N,140N

Verpakking Details:

Exportverpakking

Levering vermogen:

10 sets per maand

Markeren:

IEC62196-1 EV Connector Buigtestapparatuur

EV Connector Buigtestapparatuur

Productbeschrijving

Testapparatuur voor het buigen van elektrische voertuig oplaadconnectoren

Buig- en buigtestsysteem

Dit gespecialiseerde testsysteem evalueert de mechanische sterkte en duurzaamheid van elektrische voertuig oplaadconnectoren, industriële stekkers, stopcontacten en koppelingen door middel van een uitgebreide buigprestatieanalyse.

Nalevingsnormen

Voldoet aan IEC62196-1:2014 clausule 7.11 en clausule 7.15
Voldoet aan IEC60309-1:2012 clausule 24.4

Productoverzicht

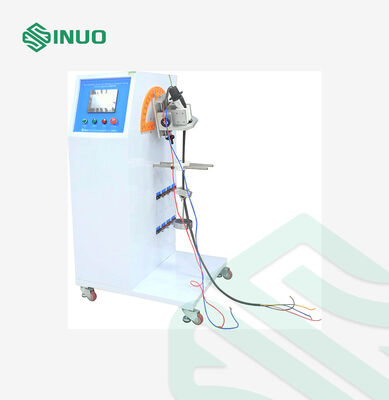

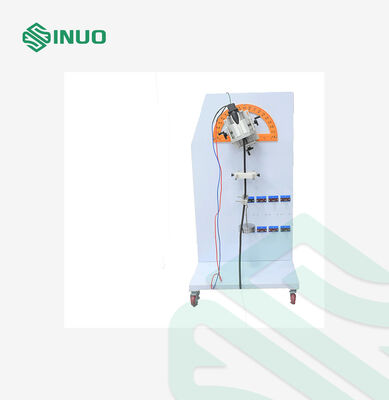

De EV Plug Flexibiliteit Testmachine is ontworpen om de mechanische integriteit van elektrische voertuig oplaadconnectoren te beoordelen op het kritieke kabelinvoerpunt - het gebied dat het meest gevoelig is voor herhaalde buigbelastingen tijdens de praktijk.

Met behulp van hoogwaardige servomotortechnologie drijft dit systeem een draaitafel aan die testmonsters laat oscilleren door gecontroleerde links-rechts bewegingen. Het intelligente besturingssysteem stopt automatisch de werking bij het bereiken van vooraf ingestelde cyclustellingen en geeft duidelijke voltooiingssignalen. Geavanceerde servobesturing zorgt voor precieze zwaaihoeken met minimale zijdelingse verplaatsing, wat de herhaalbaarheid en betrouwbaarheid van de test garandeert.

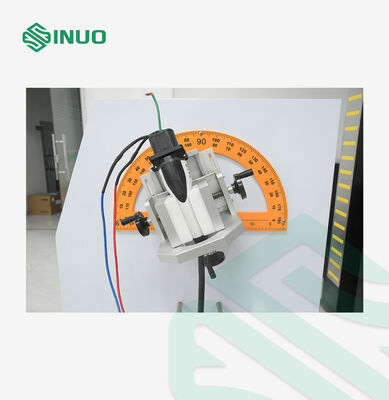

Grote monsters worden stevig gemonteerd op duurzame aluminium platen, waarbij de zwenk-as precies is uitgelijnd op het koordinvoerpunt. Deze configuratie simuleert nauwkeurig de werkelijke toepassingsbelastingen en minimaliseert onnodige belasting voor een authentieke mechanische simulatie.

Ontworpen voor veeleisende testomgevingen, werkt de apparatuur op AC220V±10% / 50–60Hz stroominvoer en levert stabiele prestaties met een vermogen van 3KW. Ideaal voor R&D-laboratoria, compliance testfaciliteiten en kwaliteitsborgingsafdelingen die gespecialiseerd zijn in EV-connectoren en industriële stroomcomponenten.

Technische specificaties

Parameter	Specificatie
Afmetingen apparatuur	Ca.: B1000 × D800 × H1600mm
Gewicht apparatuur	150kg
Testbeoordelingsmethode	Huidige geleidingssignaalanalyse

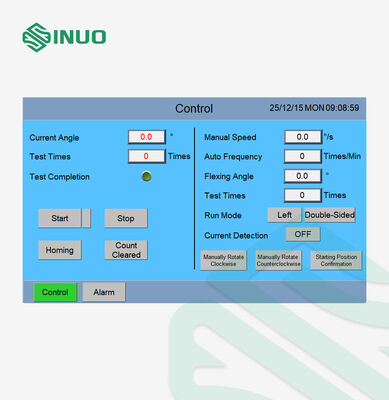

Elektrische besturing	PLC intelligente geïntegreerde besturing met 7-inch HMI touchscreen interface
Aandrijfsysteem	Servomotor aandrijving
Opties voor belastinggewicht	20N, 25N, 50N, 75N, 100N, 140N
Buighoekbereik	0-360° instelbaar (standaard ±45°)
Buigcycluscapaciteit	0-999.999 vooraf ingestelde cycli (standaard 20.000 cycli)
Buigsnelheid	0-60 cycli/min, volledig instelbaar
Voeding belasting	Externe aansluiting met optionele belastingskast met instelbare spanning (0-250V tussen geleiders) en instelbare stroom (AC 0-400A)
Monsterklemming	Mechanische klemming met instelbare klempuntpositie
