IEC 61851-23 Ed.2 EVSE Side B Kabelassemblage Anchorage Stress Relief Test Equipment

IEC 61851-23 Ed.2 EVSE Side B Kabelassemblage Anchorage Stress Relief Test Equipment

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	20 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Koppel van toepassing:

Ontmoet 0,6n • m, 0,7n • m, 1,4n • m, 2.7n • m, 5,4n • m, 11.0n • m, 16.3n • m specificaties, gereal

Pull aanbrengen:

Ontmoet 160N, 200N, 240N, 250N, 500N -specificaties, gerealiseerd door superpositie van gewichten

Trekfrequentie:

1 tijd/s

Koppelwiel:

R100 mm (ф200 mm) ± 0,5 mm

Koppel Toepassingstijd:

0-99H59M59S

Trekcycli:

1-999999 cycli

Bescherming van stroomstoring:

Met power-off gegevensopslag geheugenfunctie

Bedieningsmodus:

PLC Automatische besturingselement, aanraakschermbewerking

Verpakking Details:

Multiplexbox

Levering vermogen:

20 sets/maand

Markeren:

Verankeringstoetsapparatuur voor de verlichting van de spanning

IEC 61851-23 EVSE-testapparatuur

Productbeschrijving

IEC 61851-23 Ed.2 EVSE Side B Kabelassemblage Verankering Trekontlasting Testapparatuur

IEC 61851-23 EV Oplaadstations Kabel Verankering Testsysteem EVSE Kabel Trek- & Draaimoment Testapparatuur

Nalevingsnormen

Ontworpen en vervaardigd volgens IEC 61851-23:2023 clausule 11.6.102 en Figuur 110, Figuur 111 en Tabel 114.

Productoverzicht

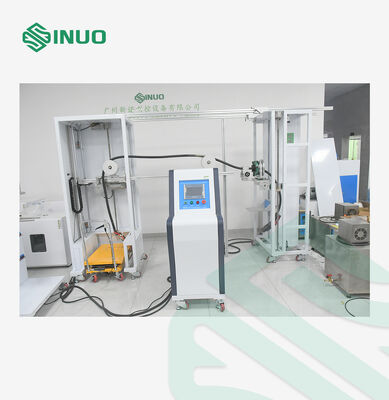

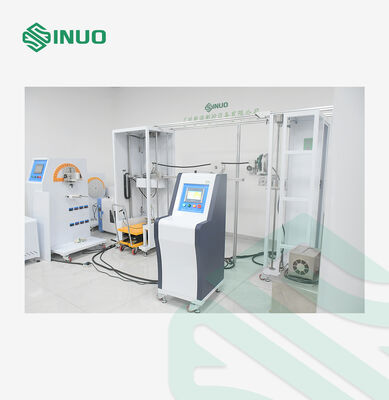

Het Kabel Verankering Trekkracht en Draaimoment Testapparaat (Model SNQC1007B) is een zeer nauwkeurig testsysteem ontworpen voor EVSE-fabrikanten en geaccrediteerde laboratoria die betrouwbare en herhaalbare nalevingsverificatie vereisen. Ontwikkeld in strikte overeenstemming met IEC 61851-23:2023, Clausule 11.6.102, wordt het systeem gebruikt om te beoordelen of EV AC/DC oplaadstation kabelassemblages en verankeringsstructuren bestand zijn tegen de gespecificeerde trekkrachten en draaimomenten zonder de toegestane verplaatsingslimieten te overschrijden.

De SNQC1007B beschikt over PLC-gebaseerde intelligente besturing, motor-aangedreven krachttoepassing en precisie gewichtsbelasting, wat zorgt voor een stabiele krachtafgifte, nauwkeurige meting en uitstekende testherhaalbaarheid. Testparameters kunnen flexibel worden geconfigureerd om verschillende kabelmaten en testvereisten te accommoderen. Een robuuste mechanische structuur in combinatie met een intuïtieve touchscreen mens-machine interface maakt efficiënte en gebruiksvriendelijke bediening mogelijk, zelfs voor beginnende gebruikers.

Door het nauwkeurig simuleren van real-world trek- en draaibelastingen die tijdens normaal gebruik op oplaadkabels worden uitgeoefend, helpt dit apparaat fabrikanten de naleving van strenge internationale veiligheidseisen te verifiëren. Het ondersteunt de ontwikkeling van veiligere, betrouwbaardere en volledig conforme EV-oplaadinfrastructuur, terwijl certificeringsrisico's worden verminderd en de testefficiëntie wordt verbeterd.

Technische specificaties

Testinhoud	EV Oplaadstation Side B Kabelassemblage Verankering Trekontlasting Testapparaat
Schematische structuur van de apparatuur
Besturingsmodus	PLC automatische besturing, touchscreen bediening
Draaimomenttoepassing	Voldoet aan 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m specificaties, gerealiseerd door superpositie van gewichten
Aandrijfmodus	Elektrisch
Trekkrachttoepassing	Voldoet aan 160N, 200N, 240N, 250N, 500N specificaties, gerealiseerd door superpositie van gewichten
Trekkrachtcycli	1-999999 cycli, kan vooraf worden ingesteld, standaard is 100±1 cycli

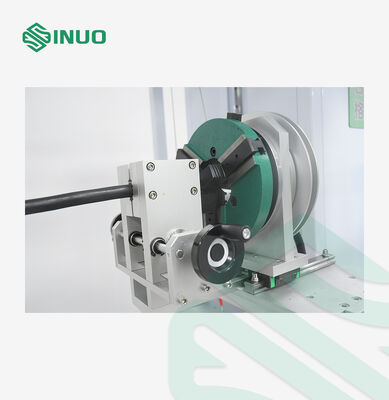

Draaimomentwiel	R100mm(Ф200mm) ±0,5mm
Trekfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal
Bevestiging	Universele klem, één set
Draaimomenttoepassingstijd	0-99H59M59S, kan vooraf worden ingesteld
Bescherming bij stroomuitval	Met geheugenfunctie voor gegevensopslag bij stroomuitval
Extra configuratie	De apparatuur beschikt over een verstelbare bevestigingshoogte variërend van 500 tot 1200 mm (d.w.z. de kabeluitgangspositie), waardoor het kan voldoen aan de testvereisten van oplaadstations met verschillende kabeluitgangsposities.
