EV-laadconnector Buigproef Laadinterface Mechanische uithoudingsvermogen tester

EV-laadconnector Buigproef Laadinterface Mechanische uithoudingsvermogen tester

Merknaam:	Sinuo
Modelnummer:	Snqc1009-3
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Controlemethode:

PLC-besturing, bediening via touchscreen

Toegepaste standaard:

CEI 62196-1, clausule 7,11 en enz.

Rijmodus:

Servomotor

Teststations:

3 stations

Buighoek:

0-360° kan worden aangepast

Buigend Tarief:

0-60 keer/kan min, worden vooraf ingesteld

Gewicht laden:

20N, 25N, 50N, 75N, 100N

Buigende tijden:

0~999999 kan vooraf worden ingesteld

Verpakking Details:

multiplex kast

Levering vermogen:

1 reeksen/maand

Markeren:

Elektrische ladingsconnector buigtoetser

laadinterface-hardheidstester

Mechanische testapparatuur voor EV-aansluitingen

Productbeschrijving

EV-laadconnector Buigproef Laadinterface Mechanische uithoudingsvermogen tester

Naleving van normen en bepalingen

IEC 62196-1:2014 "Plugs, stopcontacten, voertuigkoppelingen en voertuiginlaatpunten  Leidende opladen van elektrische voertuigen - Deel 1: Opladen van elektrische voertuigen tot 250A ac en 400A d.c". clausule 7.11 en artikel 7.15

IEC 60309-1:2012 "Pluggen, stopcontacten en koppelingen voor industriële doeleinden" Deel 1: Algemene vereiste, punt 24.4

Overzicht van de apparatuur

Deze testmachine is ontworpen om de duurzaamheid en mechanische betrouwbaarheid van laadinterfaces, industriële stekker, stopcontact en koppelingen voor elektrische voertuigen te beoordelen.Het test specifiek de buigprestaties van de flexibele stroomverbindingskabel zoals vereist in het gedeelte over de "mechanische sterkte" van de relevante normen..

Het systeem wordt aangedreven door een servomotor met een hoge precisie en bedient een draaitafel die het proefmonster links en rechts schommelt en automatisch stopt wanneer het vooraf ingestelde aantal cycli is voltooid.Het bevestigingsapparaat heeft een aluminium bevestigingsplaat en is ontworpen om de schommelas met het kabelingangspunt van het monster in lijn te brengen., waardoor een minimale zijdelingse verplaatsing en nauwkeurigere testresultaten worden gewaarborgd.

Met een stabiele AC220V-stroomtoevoer en een duurzame structuur levert deze machine betrouwbare prestaties voor laboratoria, fabrikanten van EV-oplaadapparatuur en kwaliteitsinspectie-instanties.Zijn compacte voetafdruk, robuuste constructie en gebruiksvriendelijke werking maken het een essentieel hulpmiddel voor de mechanische duurzaamheidstests van componenten voor stroomverbindingen.

Technische parameters

Teststations	3 stations
Testbeslissing	Beoordelen van het gegeven signaal of de stroom leidt of niet
Elektrische besturingsmethode	Intelligente geïntegreerde PLC-besturing, 7-inch man-machine touch interface werking
Rijmodus	Servomotor aandrijving
Beproevingsbevestigingsmethode	Mechanische klem, instelbare klempositie
Gewicht van de lading	20N, 25N, 50N, 75N, 100N
Buigtijden	0~999999 kan worden ingesteld, de standaard is 20000 keer
Buighoek	0-360° kan willekeurig worden ingesteld (standaard ±45°)
Vermogen van de belasting	Externe, optionele laadkas met een verstelbare spanning tussen geleiders van 0-250V en een verstelbare stroom van AC0-400A
Buigtijd	0-60 keer/min, vooraf instellen

Detail

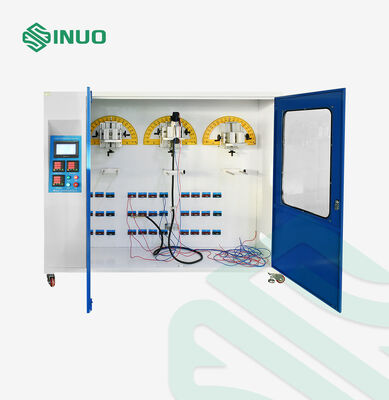

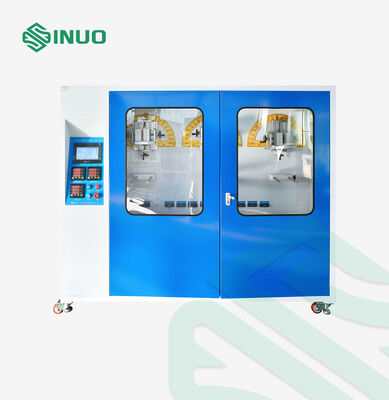

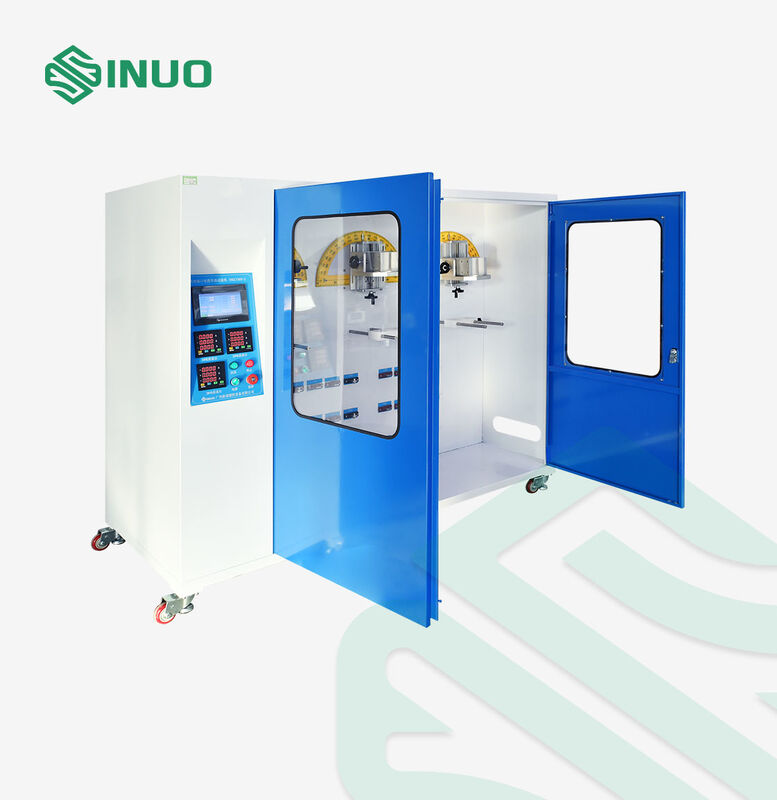

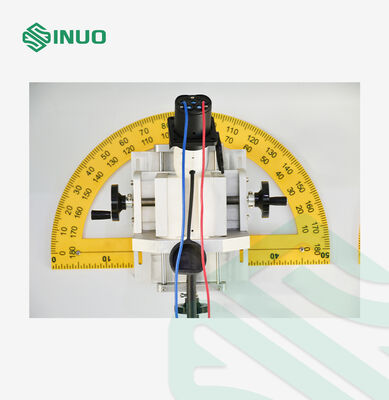

EV-laadconnector Buigproef Laadinterface Mechanische uithoudingsvermogen tester 0

EV-laadconnector Buigproef Laadinterface Mechanische uithoudingsvermogen tester 1
