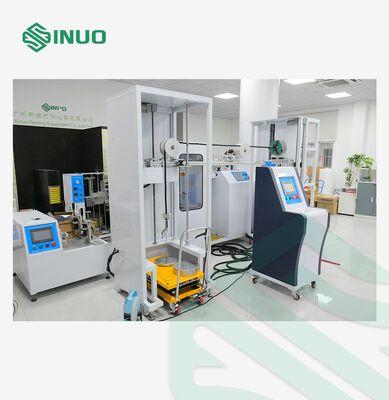

IEC 61851-23 Kabelverankeringstestsysteem EVSE Kabel trek- en koppeltestapparatuur

IEC 61851-23 Kabelverankeringstestsysteem EVSE Kabel trek- en koppeltestapparatuur

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	20 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Pull aanbrengen:

Ontmoet 160N, 200N, 240N, 250N, 500N -specificaties, gerealiseerd door superpositie van gewichten

Koppel van toepassing:

Ontmoet 0,6n • m, 0,7n • m, 1,4n • m, 2.7n • m, 5,4n • m, 11.0n • m, 16.3n • m specificaties, gereal

Koppelwiel:

R100 mm (ф200 mm) ± 0,5 mm

Trekfrequentie:

1 tijd/s

Trekcycli:

1-999999 cycli

Koppel Toepassingstijd:

0-99H59M59S

Bedieningsmodus:

PLC Automatische besturingselement, aanraakschermbewerking

Bescherming van stroomstoring:

Met power-off gegevensopslag geheugenfunctie

Verpakking Details:

Multiplexbox

Levering vermogen:

20 sets/maand

Markeren:

IEC 61851-23 kabelverankeringstestsysteem

EVSE-kabeltrektoetsapparatuur

koppeltestapparatuur voor EVSE's

Productbeschrijving

IEC 61851-23 Kabelverankeringstestsysteem EVSE Kabel trek- en koppeltestapparatuur

Naleving van normen en bepalingen

Het is ontworpen en vervaardigd volgens IEC 61851-23:2023, punt 11.6.102 en figuur 110, figuur 111 en tabel 114.

Product overview

Het kabelverankeringstestapparaat voor trekkracht en koppel (model SNQC1007B) is een testoplossing met hoge precisie die is ontworpen voor fabrikanten en laboratoria die op zoek zijn naar betrouwbare EVSE-naleving.Ontwikkeld strikt volgens IEC 61851-23:2023, clausule 11.6.102, wordt in dit systeem beoordeeld of de kabels van de AC/DC-laadstations van elektrische voertuigen en de verankeringsconstructies bepaalde trekkrachten en koppel kunnen weerstaan zonder de verplaatsingslimieten te overschrijden.

De SNQC1007B is uitgerust met PLC-intelligente besturing, motorgedreven krachttoepassing en nauwkeurige gewichtsbelasting en levert stabiele, herhaalbare en zeer nauwkeurige testresultaten.De aanpasbare parameters, duurzame mechanische structuur en intuïtieve touchscreen-interface maken de bediening zelfs voor beginnende gebruikers eenvoudig.

Door realistische simulatie van de reële trek- en draaiomstandigheden zorgt dit apparaat ervoor dat laadpalen voldoen aan strenge internationale veiligheidsnormen.betrouwbaarder, en een volledig compliant EV-laadinfrastructuur.

Technische parameter

Testinhoud	Tests van kabeltrek en koppel van EV-oplaadstations
Schematisch schema van de apparatuurstructuur
Besturingsmodus	Automatische besturing met PLC, touchscreen
Toegepaste koppel	Voldoen aan de specificaties van 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, bereikt door superpositie van gewichten
Rijmodus	Elektrisch
Trek aan.	Voldoen aan de specificaties 160N, 200N, 240N, 250N, 500N, gerealiseerd door superpositie van gewichten
Trekcycli	1-999999 cycli, kan worden ingesteld, standaard is 100±1 cycli

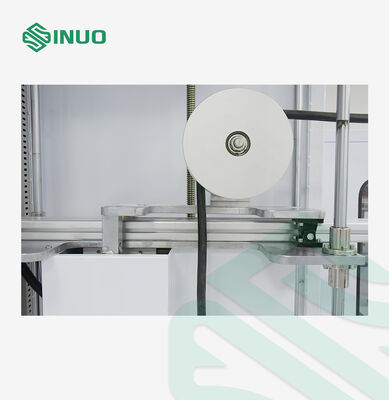

Dreefkrachtwiel	R100mm(Ф200mm) ±0,5mm
Strekkingsfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal

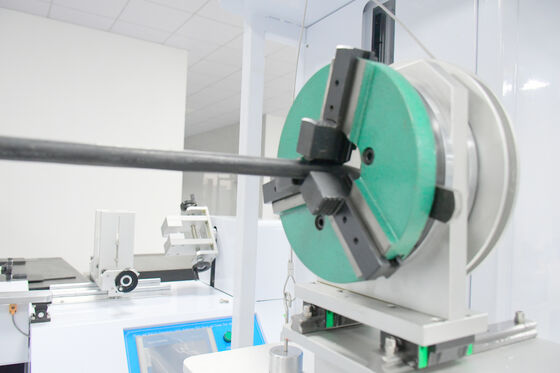

Bevestiging	universele klemmen, één set
Tijd voor het aanbrengen van koppel	0-99H59M59S, kan worden ingesteld
Bescherming tegen stroomstoring	met een vermogen van niet meer dan 50 kW
Aanvullende configuratie	De apparatuur is voorzien van een instelbare bevestigingshoogte van 500 tot 1200 mm (d.w.z. de uitgangspositie van de kabel),zodat het kan voldoen aan de testvereisten van laadstations met verschillende uitlaatposities voor kabels.
Tabel voor de selectie van gewichtsmatching

Detail

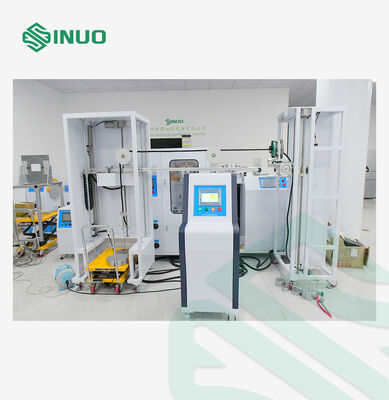

IEC 61851-23 Kabelverankeringstestsysteem EVSE Kabel trek- en koppeltestapparatuur 2
