IPX3·IPX6 Testsysteem voor waterbespuiting met straalmondstukken voor automobielonderdelen

IPX3·IPX6 Testsysteem voor waterbespuiting met straalmondstukken voor automobielonderdelen

Merknaam:	Sinuo
Modelnummer:	SN4416-1400
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Buitenkamer:

L1880*B4200*H2200mm

Binnenkamer:

L1400*B1400*H1400mm

Draaitafelsnelheid:

1 -5 r/min (instelbaar)

Draaischijfdiameter:

￠200 mm en 600 mm

Draaitafel Maximaal draagvermogen:

≤20kg

Afstand tussen mondstukmonster:

Binnen 200mm

Nevelopening het uit elkaar plaatsen:

50 mm

Hoek tussen twee gaten:

120°(IP3) 180°(IP4)

Verpakking Details:

Exportverpakking

Levering vermogen:

10 sets per maand

Markeren:

IPX3 automotive watersproeitester

IPX6 straalsproeisysteem

waterdichtheidstester voor auto-onderdelen

Productbeschrijving

IPX3·IPX6 Testsysteem voor waterbespuiting met straalmondstukken voor automobielonderdelen

Naleving van normen en bepalingen

Voldoet aan IEC60529:1989 +A1:1999 +A2:2013IPX3, IPX4, IPX5, IPX6-test, figuren 4 en 6.

Productoverzicht

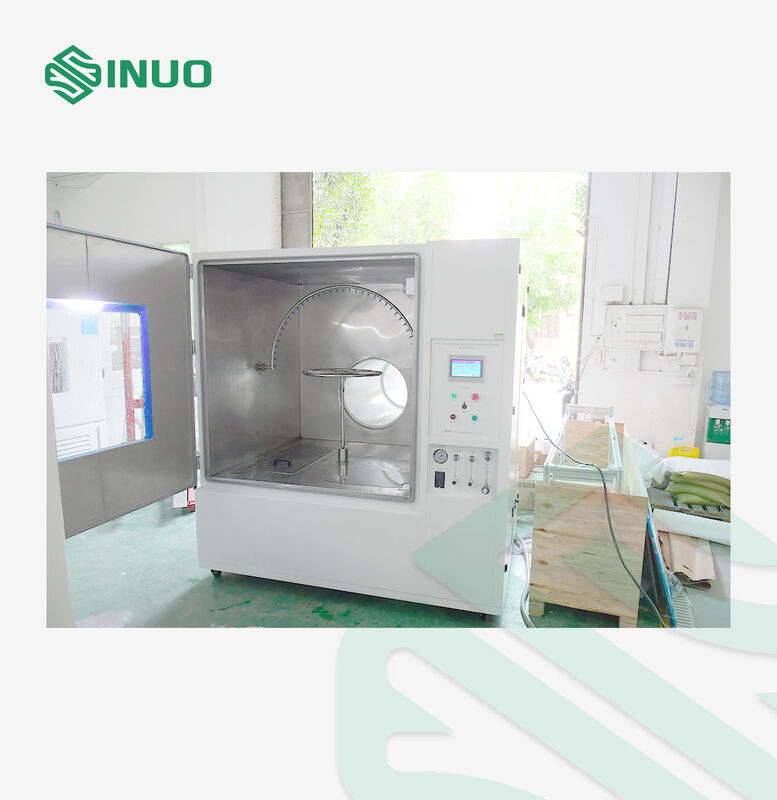

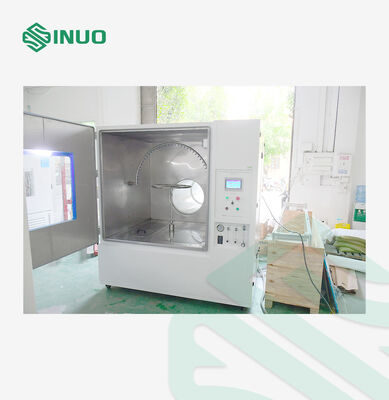

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic products, behuizingen en onderdelen. In overeenstemming met IEC 60529 (IP-code),Deze apparatuur simuleert nauwkeurig regen en krachtige waterstraalomstandigheden om te controleren of de producten voldoen aan de vereiste waterdichtheid.

De kamer is uitgerust met oscillerende buizen voor IPX3- en IPX4-tests en speciale straalmondjes voor IPX5- en IPX6-tests, die een volledige dekking van de standaardwaterbespuitingsomstandigheden garanderen.Een stabiel watervoorzieningssysteem, gecontroleerde sproeihoek, verstelbare doorstroming en draaiende draaitafel garanderen uniforme en herhaalbare testresultaten.

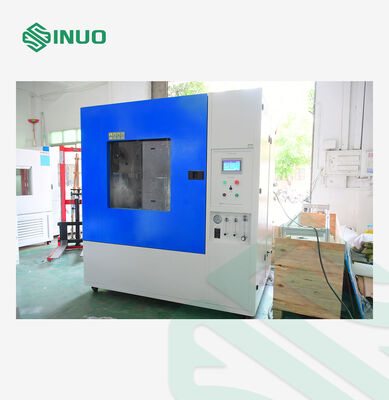

Het systeem is gebouwd met een robuuste geverfde stalen buitenste behuizing en een SUS304 roestvrij staal binnenkamer en biedt uitstekende corrosiebestendigheid en duurzaamheid.Een groot transparant observatievenster en ingebouwde LED-verlichting maken realtime monitoring van het gehele testproces mogelijk.

Deze testkamer wordt veel gebruikt voor buitenverlichting, huishoudelijke apparaten, automobielonderdelen, elektrische kasten en andere elektronische en elektrische producten,dient als essentieel instrument voor de validatie van het productontwerp, kwaliteitsinspectie, certificeringstests en fabrieksaanvaarding.

Door de waterdichte prestaties onder gesimuleerde natuurlijke regen- en waterstralingsomgevingen nauwkeurig te beoordelen, helpt de IPX3 IPX6 waterdichte testkamer fabrikanten de betrouwbaarheid van het product te verbeteren,de naleving van internationale normen te waarborgen, en verminderen van het risico op storingen op het terrein.

Technische parameters

Gebruiksvoorwaarden	De volgende voorwaarden worden door de gebruiker gegarandeerd en de overeenkomstige verbinding is voltooid.
Gebruik van ruimte	De grond is vlak, de afvoer is glad, vloer en muur zijn waterdicht, Het draagvermogen van de grond is niet minder dan 200 kg/m2. Goed geventileerd Geen sterke trillingen rond het apparaat Geen sterk elektromagnetisch veld rond het apparaat. Geen ontvlambare, explosieve, corrosieve stoffen en stof rond de apparatuur Er moet een geschikte ruimte voor gebruik en onderhoud worden overgelaten rond de apparatuur: Achterzijde, linker en rechterzijde, bovenkant van de apparatuur: 800 mm; voorzijde van de apparatuur: 1400 mm
Milieuomstandigheden	Temperatuur:5°C-35°C Relatieve luchtvochtigheid: ≤ 85% Luchtdruk: 86 kPa106 kPa
Stroomvoorziening Condities
Spanning, frequentie	AC400V; 50Hz; driefasige vierdraad + beschermende gronddraad
Kracht	5.0kW
Beschermende grondweerstand	De grondweerstand van de beschermende aardingsdraad is minder dan 4Ω
Stroomschakelaar	1. De gebruiker moet de lekbeschermingsluchtschakelaar van de overeenkomstige capaciteit voor de apparatuur op de installatieplaats configureren,en de schakelaar moet onafhankelijk van het apparaat worden gebruikt. 2Het is verboden om de mesknop of het stopcontact te gebruiken. 3. De lekbeschermingsluchtschakelaar is niet verder dan 2 meter van de apparatuur.
Waterbron	1De gebruiker moet de waterbron voor de apparatuur op de installatieplaats configureren, de waterdruk is niet minder dan 0,2 MPa en de 4-puntskraan is geïnstalleerd. 2De kraan moet niet meer dan 2 meter van de apparatuur verwijderd zijn. 3De waterpijp is van het type DN15, indien de watervoorzieningsaansluiting van de klant van een ander type is, moet de klant een adapter voorbereiden.

Basisparameters
Toegestane afmetingen van producten	Lengte en breedte ≤ 1000 mm, hoogte ≤ 100 mm
Grootte van de buitenkamer	L1880W4200H2200mm
Grootte van de binnenkamer	L1400W1400H1400mm
De snelheid van de draaitafel	1-5 r/min (instelbaar)
Diameter van de draaitafel	¢ 200 mm en 600 mm
Rotatiemethode van draaitafel	Altijd positief / positief en negatief alternatief
Maximale draagkracht van de draaitafel	≤ 20 kg
Testtijd	0-999 min
Metode voor de stroomregeling	Handmatig aanpassen van de stroom door de stroommeter op het paneel aan te passen

Stroomvoorziening voor het monster	Geconfigureerd met een waterdicht stopcontact in de kamer voor de klant om tijdens de test op het monster te draaien
Watervoorziening voor testen	Met een ingebouwde watertank van ongeveer 90 liter kan het water worden gerecycled
Totaal gewicht	Ongeveer 450 kg.
Vereiste locatie	4.4m(D) 2.2m(W) 2.4m(H)

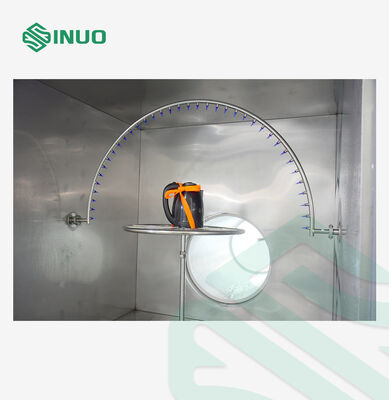

IPX34 Parameters van oscillerende buizen
Schommelbuis	R200 mm en R400 mm en R600 mm
Afstand tussen de spuitstukken	Binnen 200 mm
Afstand tussen de sproeiopeningen	50 mm
Schommelhoek van oscillerende buizen	± 60° (IPX3), ongeveer ±160° ((IPX4) (Opmerking: de standaard vereist IPX3:120°; IPX4: bijna 360°, maar omdat er tijdens de test een draaitafel onder een oscillerende buis is, kan 360° niet worden bereikt tijdens de werkelijke test, als er geen draaitafel is,dan kan 360° worden bereikt)
Hoek tussen twee gaten	120° ((IP3) 180° ((IP4)
Naaldgat	φ0,4 mm
Oscillerende snelheid	IPX3: 15 keer/min; IPX4: 5 keer/min
Waterstroom van elk gat	00,07 l/min + 5%
Sproeidruk	80-150Kpa
