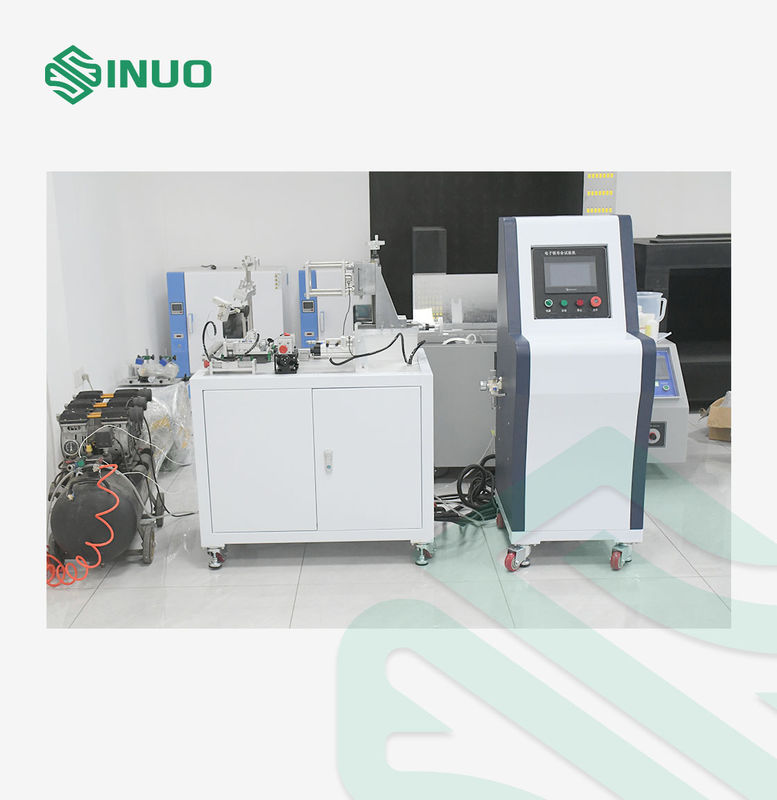

Uitgebreide Tester voor Elektronisch Vergrendelingsmechanisme van EV Oplaadpistool

Uitgebreide Tester voor Elektronisch Vergrendelingsmechanisme van EV Oplaadpistool

Merknaam:	Sinuo
Modelnummer:	SNQC1023A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Krachtbereik ontgrendelen:

0–100 N

Ruimte van trekkracht:

0–50 N

Bedrijfsmodus:

Handmatig / Programmeerbaar

Werkplek:

Enkel station

Afmetingen (besturingseenheid):

500 × 500 × 1400 mm

Afmetingen (mechanische eenheid):

1000 × 900 × 1400 mm

Laadstroombereik:

1–200 mA instelbaar

Intervaltijdinstelling:

0–200 s (resolutie 1 s)

Verpakking Details:

Ander

Levering vermogen:

1 reeksen/maand

Markeren:

EV oplaadpistool slot tester

Elektronische vergrendelingsapparaattester

Testapparatuur voor EV-connectoren

Productbeschrijving

Omvattende tester voor elektronische vergrendeling van een EV-oplaadpistool

Naleving van normen en bepalingen

Voldoet aan IEC 62196-1:2022, enz.

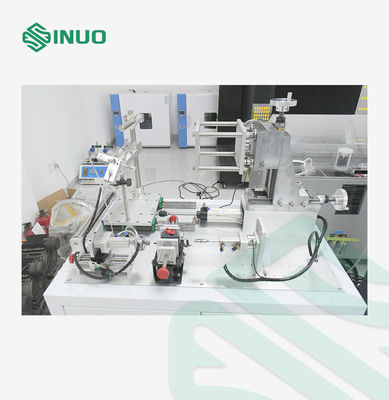

Overzicht van de apparatuur

The EV Charging Gun Electronic Locking Device Comprehensive Tester is specially designed for full-range performance and durability evaluation of electronic and mechanical lock mechanisms used in EV AC/DC charging connectors.

Dit geavanceerde systeem simuleert reële bedrijfsomstandigheden, met inbegrip van mechanische spanningen, elektrische belasting, thermische invloed, noodontlading en extreme fietsbewegingen.en naleving van de laadinterfaces volgens GB/T, IEC 62196-1 en andere internationale normen.

Met een intelligente Mitsubishi PLC-besturing, hoge-precisie krachtsensoren en flexibele universele armaturen voor meerdere connectortypen (GB, EU, US), biedt de tester stabiele, nauwkeurige,en geautomatiseerd testen voor O&O-centra, certificatielaboratoria en fabrikanten van EV-oplaadapparatuur.

Belangrijkste kenmerken

Volledige overeenstemming met GB/T 20234.1-2023, IEC 62196-1:2022

Simulatie van normale werking, noodontgrendeling, cyclusonderzoek in extreme omstandigheden

Hoog nauwkeurige aanwending van axiale duw-/trekkracht (050N / ≤±0,5%)

Programmeerbare ontgrendelingskracht tot 100 N

Real-time monitoring van terugkoppelingssignalen voor vergrendeling/ontgrendeling

Tot 99999 cycli voor duurzaamheidstests

Onafhankelijke mechanische module geschikt voor klimaatkameronderzoek

Mitsubishi PLC + 7-inch HMI voor stabiele, intelligente werking

Universale armaturen die compatibel zijn met wereldwijde AC/DC-aansluitingen

Technische parameters

Proefproject	a) Test van de normale werking (levensduur) van het elektronische vergrendelingstoestel b) Handmatige noodontgrendeling van het elektronische vergrendelingsapparaat c) Test van de levensduur van de elektronische vergrendeling in extreme omstandigheden
Werkstation	Eén werkstation
Elektrische besturingsmethode	Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleur mens-machine interface werking
Werkwijze	Handmatige of programmeerbare bediening
met een gewicht van niet meer dan 50 kg	a) Voldoet aan de vereisten voor onafhankelijke elektronische vergrendelingsapparaten of armaturen voor algemeen gebruik; b) Voldoet aan de vereisten voor universele AC/DC-oplaadinterfaces volgens nationale, Amerikaanse,en Europese normen.
Testfunctie	Uitgerust met elektronische vergrendelingstestfunctie met bovenste balk
Ontgrendeling van elektronische vergrendeling	Het is voorzien van handmatig ontgrendelen van het elektronische vergrendelingsapparaat en heeft een elektronisch bediende automatische werking.Het programma wordt uitgevoerd om te voldoen aan de vereisten voor de normale werking (levensduur) van het elektronische vergrendelingsapparaatDe vereiste ontgrendelingskracht is (0~100) N, de aanwijzingsfout is ≤±0,5% F.S. en de resolutie ≤0,1 N.

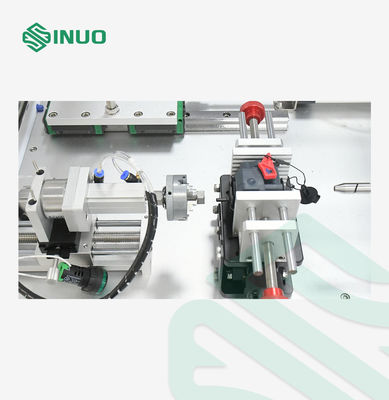

Elektronisch vergrendelingsapparaat oefent kracht uit	met een vermogen van meer dan 50 W,het krachtaanbrengende apparaat kan het einde van de vergrendelingshendel vastklemmen en een axiale stuwkracht of spanning uitoefenenHet krachtmetingsbereik dient te voldoen aan (0~50) N, de aanwijzingsfout ≤ ± 0,5% F.S., de resolutie ≤ 0,1 N,en de krachttoepassingsgraad kan worden aangepast om een constante krachtwaarde te behoudenHet krachtaanbrengende apparaat kan de verplaatsing van het gespannen onderdeel en de positie van de vergrendelingshefboom meten en het verplaatsingsmetingsbereik moet (0~50) mm bedragen.
Omzetting van de polariteit	Het PLC-programma schakelt automatisch en schakelt 1s na het detecteren van de elektronische terugkoppeling van de slotstatus.
Gelijkstroomvoorziening	(30V/10A) DC, spanningsnauwkeurigheid beter dan 0,5 klasse, resolutie ≤0,1V
Intervaltijd	Intervaltijd: kan willekeurig worden ingesteld binnen het bereik van (0~200) s, resolutie ≤1s, 1-200mA verstelbare belastingstroom om met de werking samen te werken;
Functie	Het is uitgerust met een 1-200 mA verstelbare belastingstroom en een bewakingsinrichting die feedback geeft op het elektronische slotontgrendelings-/slotsignaal,het opnemen van de aan/uit-status van het signaal en het aantal keren.
Foute diagnose	Ingebouwde signaalfeedbackdetectie, automatische uitschakeling bij afwijkingen
Aantal proeven	Willekeurig ingesteld binnen het bereik van (0~99999) keer.
Beveiligingsbescherming	Grondbescherming, kortsluitbescherming, overbelastingbescherming

Detail

Uitgebreide Tester voor Elektronisch Vergrendelingsmechanisme van EV Oplaadpistool 0
