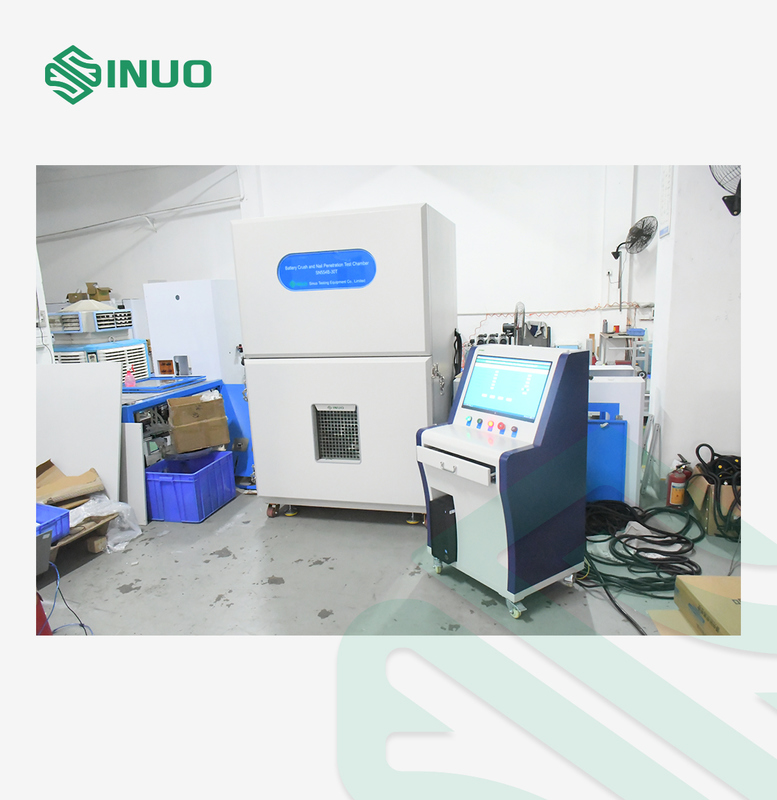

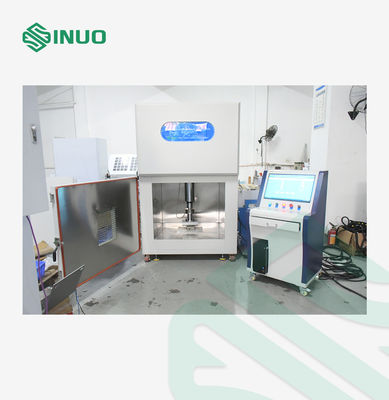

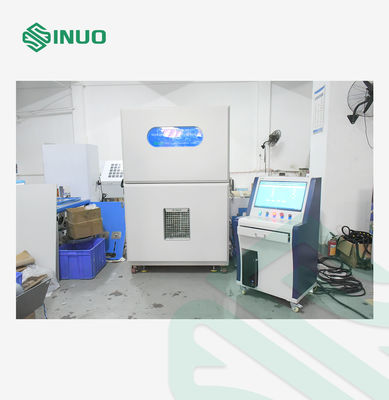

Batterijbreker en nagelpenetratie-testkamer Batterijveiligheidstoetsapparatuur 300kN

Batterijvergruis- en spijkerpenetratie-testkamer Batterijveiligheidstestapparatuur 300kN

Voldane normen en clausules

Voldoet aan SAE J2464 Standaard (Clausule 4.3.3.1: Penetratietest; Clausule 4.3.6.1: Vergruistest), AIS 038 vergruistest op pagina nr. 79 van 106 cl.nr. 3.2, Spijkerpenetratetest op pagina nr. 101 van 106 cl.nr. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, etc.

Apparatuuroverzicht

1. De testsoftware heeft een spanningsacquisitiefunctie: volgens de testvereisten van de enkele batterij, totdat de batterijbehuizing breekt of de batterij kortgesloten is (de interne spanning van de batterij wordt 0V), wordt de batterijspanningsverandering tijdens de test automatisch verzameld. Wanneer de spanning nul is, stopt de apparatuur automatisch de test.

2. Volgens de testvereisten van de stroombatterij: het testsysteem kan eerst samendrukken tot 30% van de grootte van de batterijmodule (d.w.z. de vervorming). Of stel een bepaalde drukkrachtwaarde in (bijvoorbeeld de extrusiekracht is 20kN). Wanneer de extrusietest de ingestelde krachtwaarde bereikt en de ingestelde drukhoudtijd ook is bereikt, stopt de apparatuur de test.

3. Het monster kan worden getest volgens een van de drie voorwaarden: druk, vervorming en spanning.

4. De drie testmodi kunnen worden gebruikt als controlevariabelen voor elke combinatie van voorwaarden. Dat wil zeggen, drie of twee testvoorwaarden kunnen tegelijkertijd worden ingesteld. Als aan een van de voorwaarden wordt voldaan, stopt het apparaat de test.

5. Het testsysteem kan de snelheid tijdens de test weergeven. De testsnelheid die nodig is voor de test kan ook in de computersoftware worden ingesteld.

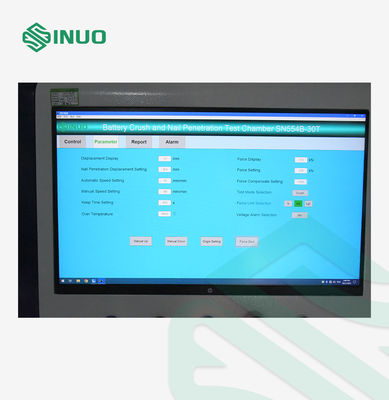

6. Het computerbesturingssysteem wordt verwerkt in het Windows-dialoogvenster. De tabelmodus kan zelf worden gepland. De testgegevens worden gedurende het hele proces geregistreerd. Het biedt opslag-, vergelijkings- en traceerfuncties.

7. De speciale testbesturingsmoederbord kan kracht, verplaatsing en spanning tegelijkertijd registreren. De besturingsmoederbord stuurt in realtime instructies naar de computer en de besturingsinterface registreert en bewaakt de extrusiekracht, temperatuur, spanning, snelheid en vervorming in realtime. Het is handig om rapporten te genereren of gegevens direct te exporteren. De besturingsmoederbord is eenvoudig te bedienen.

8. Tijdens de test kan de testfunctie worden bestuurd door spanningssignalen te verzamelen. De spanning verandert tijdens de batterijtest. Voer een gespecificeerde spanningswaarde in het testsysteem in en het systeem geeft een signaal af. De extrusietest stopt wanneer de ingestelde spanningswaarde is bereikt.

Technische parameters

Gebruikersbatterijcelgrootte	Maximale afmetingen (lengte x breedte x hoogte): 300*300*250mm, gewicht: 18kg-30kg

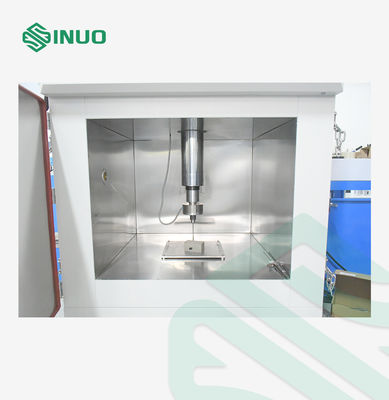

Testruimte	1000×1000×1000mm (breedte, diepte en hoogte)
Afmetingen	1200×1500×1850mm (breedte, diepte en hoogte, afhankelijk van het daadwerkelijke ontwerp)
Apparatuurstructuur	Doosachtige structuur
Rookafvoeraansluiting	Rookafvoeraansluiting heeft een diameter van 100 mm
Testholte	Aan elke kant is een gat van 50 mm geopend
Besturingsmethode	Externe computerbesturing, afstand ≥10m
Aandrijfmethode	Servomotor + Elektrische cilinder aandrijving
Drukbereik	1～300kN, sensor maximaal bereik 306kN
Drukprecisie	±1%FS
Drukresolutie	0,01kN
Drukhoudtijd	0~99min59s, kan worden ingesteld
Vergruis-acupunctuursnelheid	0,1-83mm/s (instelbaar)
Snelheid ​​precisie	0,1mm/s~5mm/s, precisie ±0,05mm/s; 5mm/s~83mm/s, precisie ±0,1mm/s
Snelheid ​​resolutie	≤0,01mm/s
Verplaatsing	0～300mm
Verplaatsingsnauwkeurigheid	±0,1mm
Stalen naald	1) Specificaties: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Lengte: L=200mm 3) Materiaal:Warmtebehandeling van staal 4) Hoek: 45°~60° 5) Hoeveelheid: 2 elk
Vergruisnaaldrichting	Vergruizen en acupunctuur van boven naar beneden

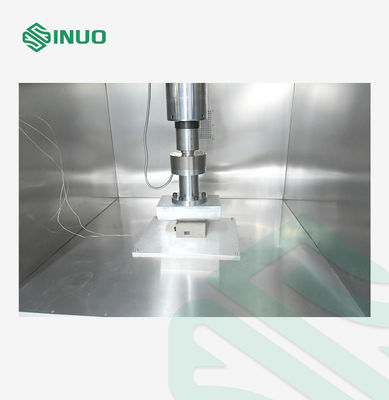

Vergruiskop	1, R75*250mm halve cilinder, gemakkelijk te demonteren. 2, 2R75*250mm halve cilinder, gemakkelijk te demonteren.
Platte vergruiskop	Met een platte vergruiskop 1. Halve cilinder vergruiskop: straal is 100 mm, d.w.z. R100mm * 250mm. (Aanpassen aan de eisen van de klant) 2. Platte vergruiskop.
Naaldbevestiging
Krachtweergave	Computerweergave
Sensorresolutie	1／10000
Eenheidsconversie	Kgf, N, kN
Temperatuuracquisitiesysteem	Temperatuuracquisitiebereik 0～+1000℃
	Temperatuurresolutie: 0,1℃
	Temperatuurmeetnauwkeurigheid: ±0,5℃
	Temperatuuracquisitiekanaal: 2 kanalen
	Temperatuuracquisitiefrequentie: 100ms
Spanningsacquisitiesysteem	Spanningsacquisitiebereik: 0~100V
	Spanningsacquisitienauwkeurigheid: ≤±0,5%FS
	Resolutie: 10mV
	Spanningsacquisitiekanaal: 1 kanaal
	Spanningsbemonsteringsfrequentie: 100ms
Bemonsteringslijn lengte	2m
Acquisitiefrequentie	≥50Hz
Afsluitvoorwaarde	Druk, spanning en vervorming kunnen afzonderlijk worden ingesteld en tegelijkertijd worden bewaakt. De test kan worden gestopt zodra een of meer variabelen de ingestelde waarde bereiken.
Vermogen	25KW
Voeding	380V
Gewicht (ongeveer)	800kg
