IEC 60309 Toetsapparaat voor flexibiliteit van elektrische voertuigen

IEC 60309 Toetsapparaat voor flexibiliteit van elektrische voertuigen

Merknaam:	Sinuo
Modelnummer:	SNQC1009
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/t
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Calibration Certificate (Cost Additional)

Drive -modus:

Servomotor

Testpost:

enkel

Laadgewichten:

20n, 25n, 50n, 75n, 100n, 120n, 140n, 180N

Verbuigingstarief:

0-60 cycli / min, kan vooraf worden ingesteld

Elektrische besturingsmethode:

Intelligente PLC-besturing, 7-inch touch operation

Steekproef het Vastklemmen Methode:

Mechanische klem, de positie is verstelbaar

Buighoek:

0-360° kan vrij worden aangepast

Verbuigingscycli:

0~999999 kan worden ingesteld, standaard 20000 cycli

Verpakking Details:

Exportpakking

Levering vermogen:

5 sets/maand

Markeren:

IEC 60309 EV plug tester

EV socket-outlet flexibility apparatus

EV connector testing equipment with warranty

Productbeschrijving

IEC 60309 Toetsapparaat voor flexibiliteit van elektrische voertuigen

Naleving van normen en bepalingen

Het flexibiliteitsonderzoekapparaat is ontworpen en vervaardigd volgens de voorschriften van IEC 62196-1: 2022 clausule 26.4, tabel 14, IEC 60309-1: 2012 clausule 24.4, figuur 9, enz.

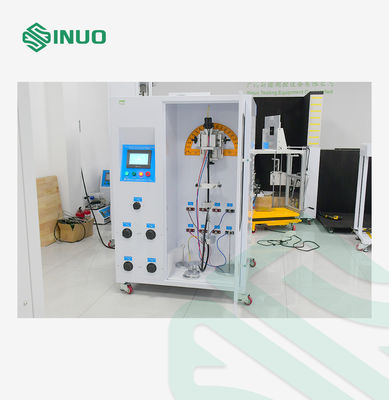

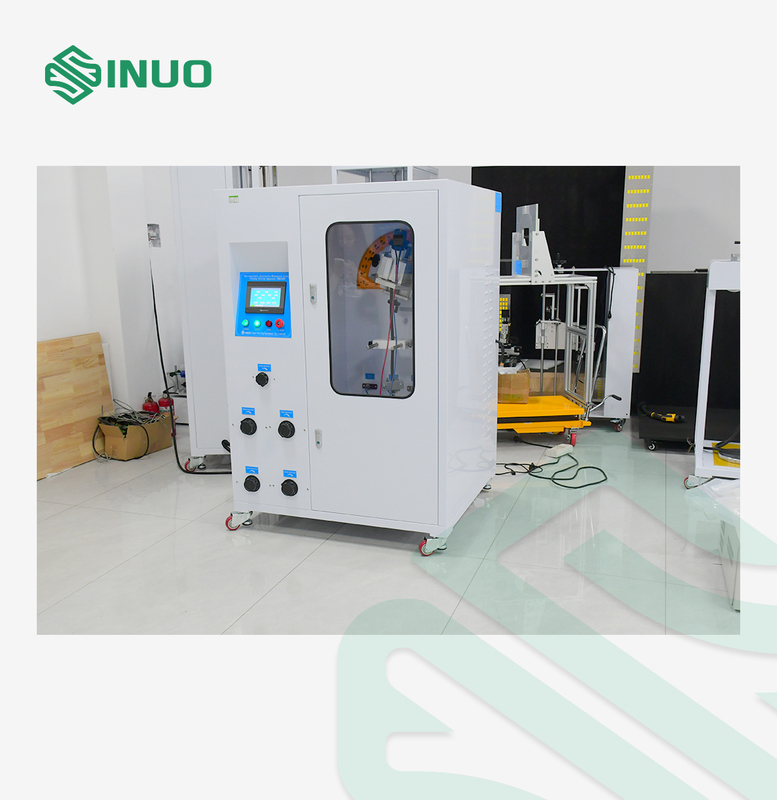

Structuur van de apparatuur

Het flexibiliteitstestapparaat is speciaal ontwikkeld overeenkomstig IEC 62196-1:2022, punt 26.4, tabel 14, en IEC 60309-1:2012, punt 24.4, figuur 9.met een vermogen van meer dan 10 W,, stopcontacten, en niet-herverbindbare koppelingen.

De apparatuur is uitgerust met een PLC-besturingssysteem en een 7-inch kleuren touchscreen-interface en zorgt voor intuïtieve bediening en precieze besturing.de gebruikers in staat stellen de hoek vooraf in te stellenDe test wordt automatisch uitgevoerd op basis van de geconfigureerde parameters en het systeem stopt en waarschuwt zodra het streefcijfer is bereikt.

Dit apparaat heeft een digitaal scherm met een hoge nauwkeurigheid, een efficiënte frequentieregeling, een nauwkeurige snelheidsregeling en een geheugen met zes cijfers.De multifunctionele modulaire armature en het roterende middelpunt uitlijning instrument verbeteren de test flexibiliteit, terwijl de ingebouwde belastingfunctie tijdens de werking de testspanning aan de monsters kan leveren.

Met zijn geavanceerde automatisering, betrouwbare nauwkeurigheid en veelzijdige ontwerp,dit systeem is een ideale oplossing voor fabrikanten en laboratoria die op zoek zijn naar conformiteitsverificatie en duurzaamheidstests van EV-connectoren.

Technische parameters

Teststation	Alleenstaande
Stroomvoorziening	driefasige AC380V±10%, 50 Hz
Beoordeling	Gezien de signalen die worden gegeven wanneer de stroom wordt geleid of niet
Rijmodus	Servomotor
Afmetingen en gewicht van de apparatuur	L 850mm * W 800mm * H 1500mm, de hele machine is ongeveer 300Kg
Buighoek	0-360° kan vrij worden ingesteld (standaard 90°, 45° aan beide zijden van de verticale)
Flexiepercentage	0-60 cycli / min, kan vooraf worden ingesteld
Flexerende cycli	0~999999 kan worden ingesteld, standaard 20000 cycli
Vrachtgewichten	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Vermogen van de lading	ingebouwd, met verstelbare fasespanning tussen geleiders 0-250V en AC0-400A verstelbare stroom Opmerking: voor een belasting van > 400 A, gebruik een externe energiebron

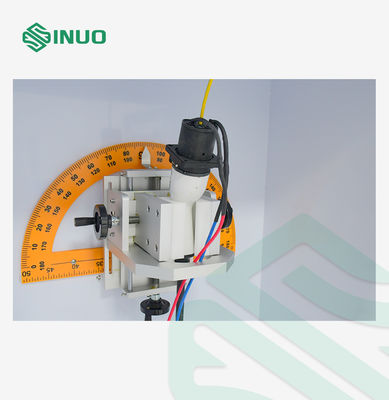

Methode voor het vastklampen van de monsters	Mechanische klem, de positie van het klempunt is verstelbaar
Elektrische besturingsmethode	PLC intelligente geïntegreerde besturing, 7-inch gehumaniseerde touch interface werking
