IEC 62196-1 Apparaat voor slijtagetest van markeringen op EV-connectoren

Merknaam:	Sinuo
Modelnummer:	SN1104
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/t
Toeleveringsvermogen:	30 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Testpost:

2 posten

Drive -modus:

Elektrisch

Elektrische besturingsmethode:

Knopbesturing

Steekproef het Vastklemmen Methode:

Het mechanische vastklemmen

Testcyclus:

0-9999 cycli

Testsnelheid:

Een cyclus/s

Kracht:

5±1N

Testkolven:

NF C 61-314 Figuur 4

Verpakking Details:

Karton doos

Levering vermogen:

30 sets/maand

Productbeschrijving

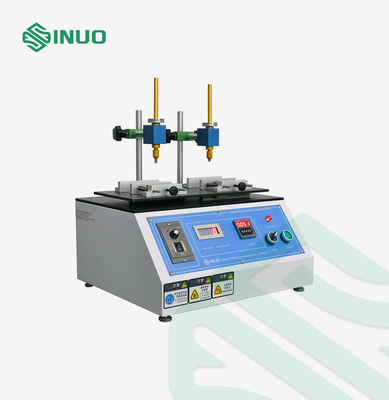

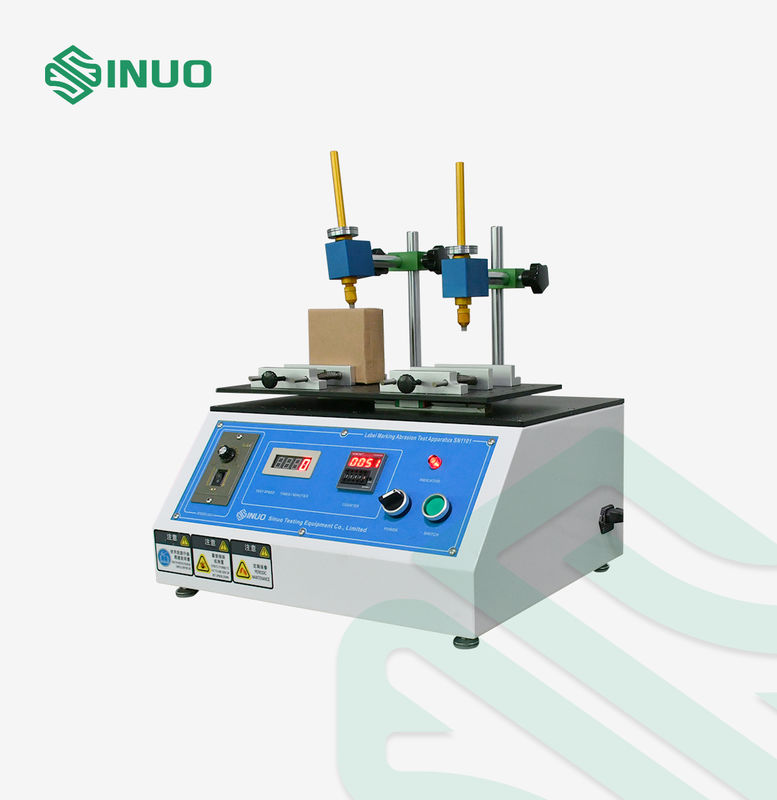

IEC 62196-1 Label Markering Slijtagetest Apparaat voor EV Connector Markeringen

Voldane Normen & Clausules

Dit label markering slijtagetest apparaat voldoet aan IEC 62196-1:2022 clausule 8.7, figuur 8. Het wordt gebruikt om de duurzaamheid van markeringen te verifiëren.

Overzicht Apparatuur

De test wordt uitgevoerd door de markering gedurende 15 s te wrijven met een stuk katoenen doek gedrenkt in water en opnieuw gedurende 15 s met een stuk katoenen doek gedrenkt in n-hexaan 95% (Chemical Abstracts Service Registry Number, CAS RN, 110-54-3).

Het te testen markeringsoppervlak moet na de test met water worden gedroogd.

Het wrijven moet onmiddellijk na het bevochtigen van het stuk katoen beginnen, met een compressiekracht van (5 ± 1) N met een snelheid van ongeveer één cyclus per seconde (een cyclus bestaande uit een voorwaartse en achterwaartse beweging over de lengte van de markering). Voor markeringen langer dan 20 mm kan het wrijven worden beperkt tot een deel van de markering, over een pad van minimaal 20 mm lengte.

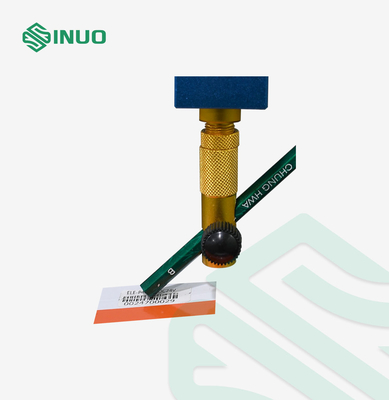

De compressiekracht wordt uitgeoefend door middel van een testzuiger die is omwikkeld met katoen, bestaande uit watten bedekt met een stuk medisch katoenen gaas.

De testzuiger moet de afmetingen hebben die zijn gespecificeerd in figuur 8 en moet zijn gemaakt van een elastisch materiaal dat inert is tegen de testvloeistoffen en een Shore-A hardheid heeft van 47 ± 5 (bijvoorbeeld synthetisch rubber).

Technische Parameters

Teststation	2 stations

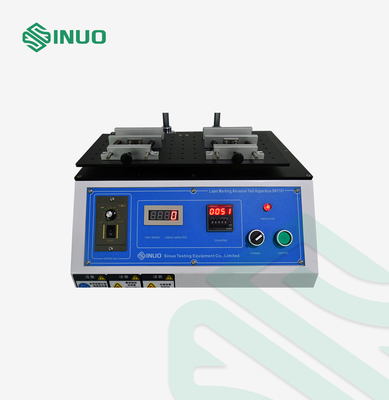

Elektrische besturingsmethode	Knopbesturing
Aandrijfmodus	Elektrisch

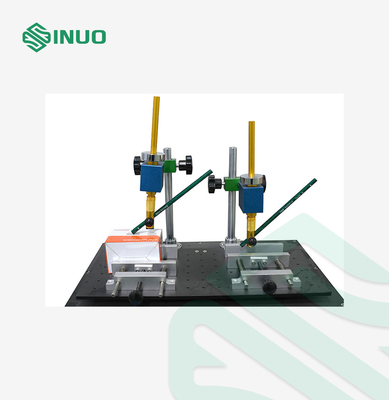

Monsterklemmethode	Mechanische klemming, klemposities zijn instelbaar
Testcyclus	0-9999 cycli, kan worden vooringesteld
Testsnelheid	Eén cyclus/s (een cyclus bestaande uit een voorwaartse en achterwaartse beweging over de lengte van de markering)
Kracht	5±1N, uitgeoefend door een gewicht
Testzuiger	NF C 61-314 figuur 48, rayon, Shore-A hardheid shore A 47± 5
