Trek- en draaimomenttestapparatuur voor voertuigstekkers en -connectoren

Trek- en draaimomenttestapparatuur voor voertuigstekkers en -connectoren

Merknaam:	Sinuo
Modelnummer:	SNQC1007
MOQ:	1
Betalingsvoorwaarden:	T/t
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Calibration Certificate (Cost Additional)

Bedieningsmethode:

Knoopverrichting

Drive -modus:

Motor en cilinder

De Gewichten van de trekkrachtkracht:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 kan 160N, 200N, 240N, 250N, 500N, 600N pull force bereiken

Torsiegewichten:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 kan 0,6 nm, 0,7nm, 1,2 nm, 1,5 nm, 2,3 nm, 11n.m koppel bere

Torsiewapen:

Ф200mm

Trekkrachtfrequentie:

1 cycle/s

Afmetingen van apparatuur:

L 1560mm*W 600mm*H 1530mm

Apparatuurgewicht:

220 kg

Verpakking Details:

Exportpakking

Levering vermogen:

10 sets per maand

Productbeschrijving

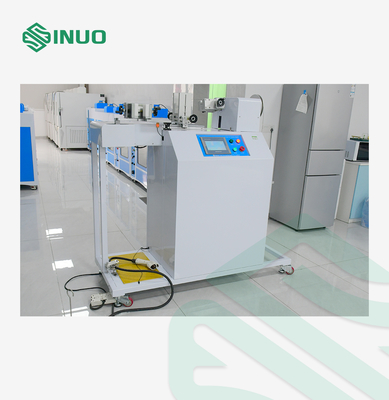

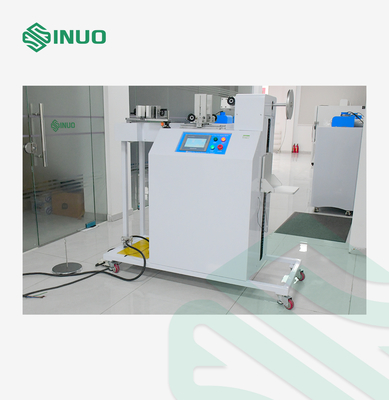

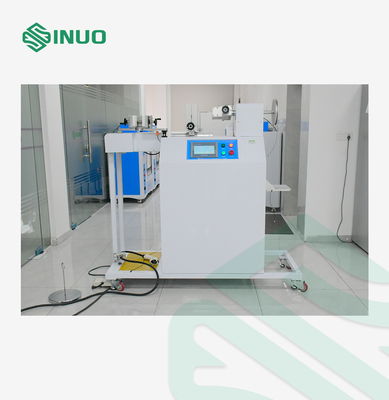

Testapparatuur voor trekkracht en koppel voor voertuigplugs en -connectoren

Naleving van normen en bepalingen

Het is ontworpen en vervaardigd volgens IEC 62196-1: 2022 clausule 25.3 figuur 17 en tabel 11, IEC 60309-1: 2012 clausule 23.3enzovoort.

Productoverzicht

Het trekken wordt gerealiseerd door een eenfasige snelheidsregulerende motor om het excentrische mechanisme aan te drijven, het toerental van de motor is verstelbaar om de nauwkeurige tijd voor elke aangebrachte trekkracht te garanderen;het koppel wordt verkregen door het koppelgewicht door luchtcilinder los te laten.

Deze apparatuur voor het testen van de trekkracht en het koppel wordt gebruikt voor het testen van de stopcontacten, stopcontacten en aansluitingen van het voertuig om de aangegeven trekkracht en het koppel te weerstaan.

Technische parameters

Operatiemethode	Toegang tot de knop
Rijmodus	Motor en cilinder
Trekkrachtgewichten	40N1, 50N1, 60N1, 100N2,250N*1 Kan 160N, 200N, 240N, 250N, 500N, 600N trekkracht bereiken
Torkgewichten	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Kan 0,6 Nm, 0,7 Nm, 1,2 Nm, 1,5 Nm, 2,3 Nm, 11 Nm koppel bereiken
Torkarm	F200 mm
Trekkingsfrequentie	1 cyclus/s
Pull Cycles	1-999999 cycli, kan worden ingesteld, standaard 100 cycli
Tijd voor het toepassen van koppel	0.01S ~ 99 uur 59 minuten 59 seconden, standaard 1 min

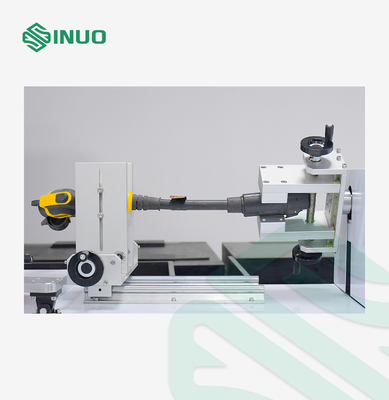

Bevestiging	Een set universele armaturen
Afmetingen en gewicht van de apparatuur	L 1560mmW 600mmH 1530mm, ca. 220kg
Stroomvoorziening	Eenfasige AC220V±10%, 50/60Hz, 10A

Detail

Trek- en draaimomenttestapparatuur voor voertuigstekkers en -connectoren 0
