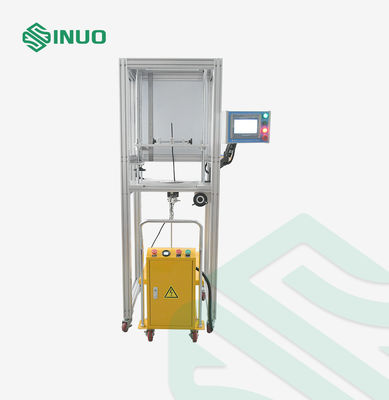

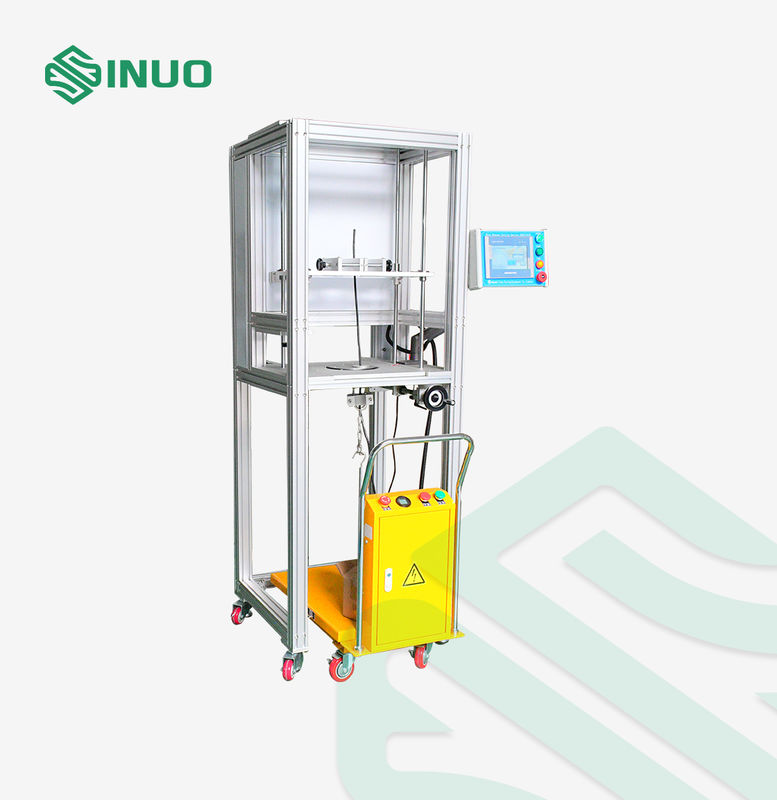

Duurzaamheidstestapparaat voor draadklemaansluitingen Klemkrachttestmachine voor aansluitingen

Duurzaamheidstestapparaat voor draadklemaansluitingen Klemkrachttestmachine voor aansluitingen

Merknaam:	Sinuo
Modelnummer:	SNQC1012
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/t
Toeleveringsvermogen:	20 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Calibration Certificate (Cost Additional)

Testpost:

Enkel station

Rotatiesnelheid:

5 tot 15 t/min

Bereik hoogteverstelling:

250 tot 800 mm

De Methode van de hoogteaanpassing:

Handaanpassing

Beheersing en werking:

PLC-besturing, bediening via touchscreen

Aantal tests:

0-999999

Rotatiediameter:

Ø76 mm

Busdiameter:

6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm

Verpakking Details:

multiplexkast

Levering vermogen:

20 sets/maand

Markeren:

wire clamping terminal test device

terminal clamping force test machine

electric vehicle terminal durability tester

Productbeschrijving

Duurzaamheidstestapparaat voor draadklemtuimel Terminal Klemmkracht Testmachine

Voldane Normen & Clausules

Dit testapparaat voldoet aan UL486A-B clausule 9.3.2.1, clausule 9.3.2.3, clausule 9.3.2.4 en tabel 26 en figuur 6, IEC60947-1, etc.

Apparatuuroverzicht

Monsters en beperkingen: Schroefklemmen, draadloze klemmen en connectoren.

Testdoel: Om te onderzoeken of de schroefklemmen en draadloze klemmen bestand zijn tegen de mechanische belastingen die zich voordoen tijdens normaal gebruik. Het wordt voornamelijk gebruikt om te beoordelen of het ontwerp en de structuur van de draadklemtuimel aan de eisen voldoen om de draad niet overmatig te beschadigen bij het vastklemmen van de draad.

Testprincipe: Gebruik van geleiderailschroefstructuur. Het aantal tests kan voorafgaand aan het gebruik worden ingesteld. Wanneer de ingestelde waarde is bereikt, stopt de machine automatisch en klinkt er een alarmsignaal.

Technische Parameters

Besturing en bediening	PLC-besturing, touchscreen-bediening
Teststation	Enkel station
Aandrijving	Servo-aandrijving

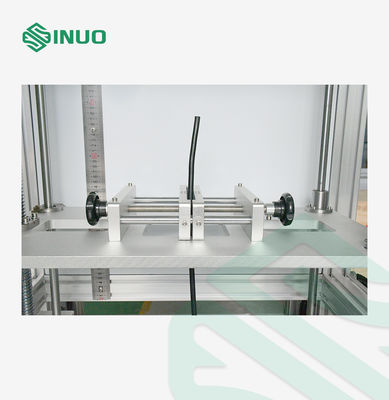

Armatuur	1. De centreer-vergrendelingsarmatuur voldoet aan de eisen van klemmen met een lengte, breedte en hoogte van respectievelijk 607090mm. De armatuur heeft de eigenschap snel te kunnen worden vervangen. 2. Uitgerust met een extra montageplaat, afmeting 300mm*250mm, die uitwisselbaar kan worden gebruikt met de centreer-vergrendelingsklem. 3. De maximale afstand tussen de montageplaat en het rotatiecentrum is 120 mm, instelbaar
Rotatiesnelheid	5~15 rpm, kan worden ingesteld op het touchscreen, (UL486A-B vereist 9 rpm)

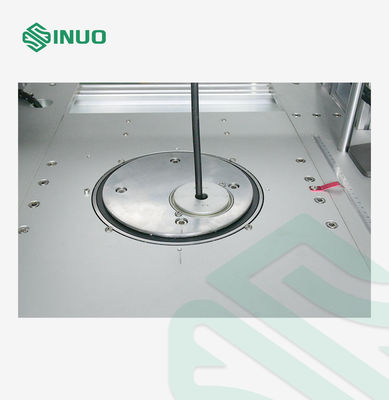

Rotatiediameter	Gebruik van een roterende schijf met dubbele gaten, diameter ø76mm
Aantal tests/tijd	1. 0-999999, het stopt automatisch wanneer het vooraf ingestelde aantal tests is bereikt. 2. De testtijd kan worden omgeschakeld naar 0-9999min volgens verschillende standaardvereisten en kan worden ingesteld. Het stopt automatisch wanneer de vooraf ingestelde testtijd is bereikt.
Belastingsgewicht	Een set gewichten kan 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 8,2, 11,4, 13,6, 18,2, 22,7, 25, 27,2, 34,1, 36,3, 40,9, 45,4, 49,9, 54,5, 70,4, 81,7, 93,1, 109 bereiken. Eenheid: Kg, gewichtshaak is inbegrepen in het totale gewicht
Hoogteverstellingsbereik	250~800mm, instelbaar, met schaalindicator
Hoogteverstellingsmethode	Handmatige aanpassing
Bushing diameter	UL486A-B Configuratie: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm
Selectie van monsterspecificaties (zie bijgevoegde tabel)	UL486A-B Tabel 26
Gewichthefmechanisme	Uitgerust met elektrisch hefmechanisme, grote gewichtbak om vallen te voorkomen
Voeding	Eenfasig 120V, 50Hz
