EVSE Cable Anchorage Pull Force & Torque Test Apparatus IEC 61851-23

Name: EVSE Cable Anchorage Pull Force & Torque Test Apparatus IEC 61851-23
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1007B
Availability: InStock

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/t
Toeleveringsvermogen:	20 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Calibration Certificate (Cost Additional)

Koppel van toepassing:

Ontmoet 0,6n • m, 0,7n • m, 1,4n • m, 2.7n • m, 5,4n • m, 11.0n • m, 16.3n • m specificaties, gereal

Pull aanbrengen:

Ontmoet 160N, 200N, 240N, 250N, 500N -specificaties, gerealiseerd door superpositie van gewichten

Trekfrequentie:

1 tijd/s

Koppelwiel:

R100 mm (ф200 mm) ± 0,5 mm

Koppel Toepassingstijd:

0-99H59M59S

Trekcycli:

1-999999 cycli

Bescherming van stroomstoring:

Met power-off gegevensopslag geheugenfunctie

Bedieningsmodus:

PLC Automatische besturingselement, aanraakschermbewerking

Verpakking Details:

Multiplexbox

Levering vermogen:

20 sets/maand

Productbeschrijving

EVSE Cable Anchorage Pull Force & Torque Test Apparatus IEC 61851-23

Complied Standards & Clauses

It is designed and manufactured according to IEC 61851-23:2023 clause 11.6.102 and Figure 110, Figure 111 and Table 114.

Product overview

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a professional testing solution designed in strict accordance with IEC 61851-23:2023 clause 11.6.102. It is specifically developed for EV AC and DC charging stations, ensuring that the flexible cord anchorage or cable fixing device can withstand specified tensile forces and torque without exceeding displacement limits.

This apparatus combines PLC control, motor drive, and precision weight systems to deliver highly accurate and repeatable test results. With customizable test parameters, robust structure, and user-friendly touch screen operation, it is an essential tool for manufacturers, laboratories, and certification bodies engaged in EVSE compliance testing.

By simulating real-world pulling force and torque conditions, the SNQC1007B guarantees safe, reliable, and standard-compliant performance of EV charging station cables.

Technical Parameter

Item	Specification
Test Content	EV Charging Station Cable Pull and Torque Tests
Control & Operation	PLC automatic control, touch screen interface
Drive Mode	Electric
Pull Force Levels	160N, 200N, 240N, 250N, 500N (via weights)
Torque Levels	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (via weights)
Torque Wheel	R100 mm (Ø200 mm) ±0.5 mm
Tensile Frequency	1 pull/s (detected by electrical signal)
Pull Cycles	1–999,999 (preset, default 100±1 cycles)
Torque Application Time	0–99 hours 59 minutes 59 seconds (preset)
Power Failure Protection	Data storage memory function
Fixture	Universal clamp (1 set included)
Fixture Height Adjustment	500–1200 mm
Power Supply	AC220V ±10%, 50–60Hz, 1kW
Dimensions	Approx. W4000 × D600 × H1850 mm
Weight	Approx. 300 kg
Working Environment	Temperature 0–40℃; Humidity 30%–90%

Details

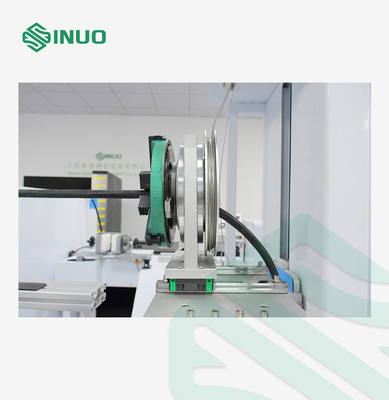

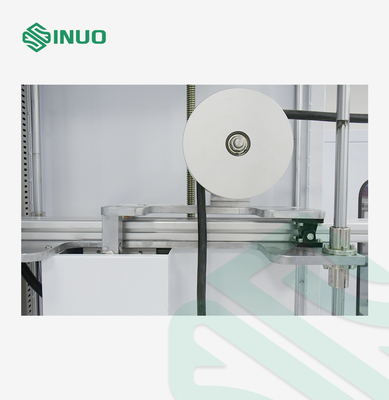

EVSE Cable Anchorage Pull Force & Torque Test Apparatus IEC 61851-23 0
