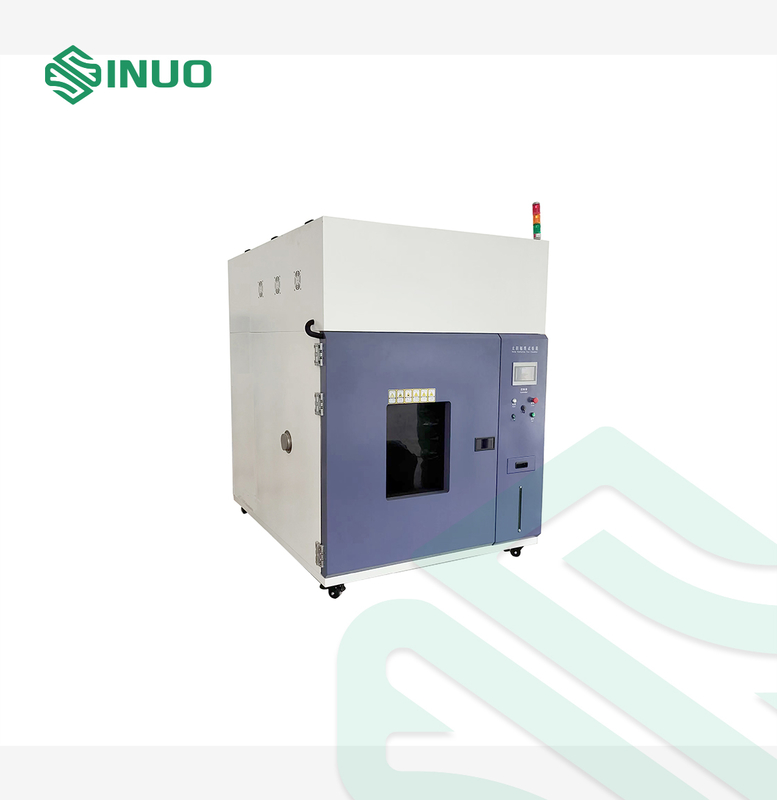

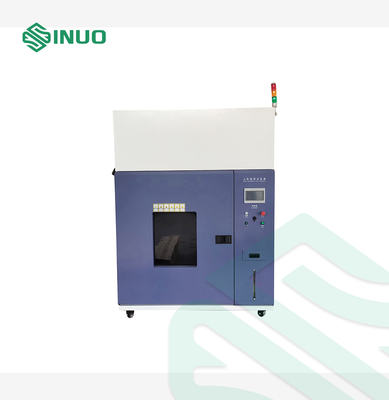

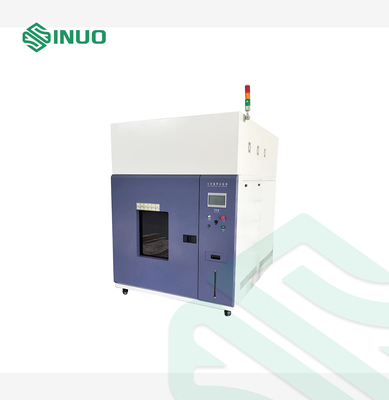

DIN 75220 Zonnetestkamer 1000x950x1000mm -20℃ tot +100℃

DIN 75220 Testkamer voor de simulatie van zonnestraling

Naleving van normen en bepalingen

Voldoet aan DIN 75220, MIL-STD-810h methode 505.7 Procedure I, IEC60068-3-5 en enz..

Overzicht van de apparatuur

1. Structurele kenmerken van de kast:
   1. Behuizing: monoblokconstructie die alle voor de werking noodzakelijke systemen omvat;De buitenkant van de behuizing is gemaakt van kwalitatief hoogwaardig gegalvaniseerd staalplaatje dat binnen en buiten is geprimeerd en geverfd tot een standaard afwerking met hoogwaardige materialenHet buitenste oppervlak heeft een hoge slijtvastheid.

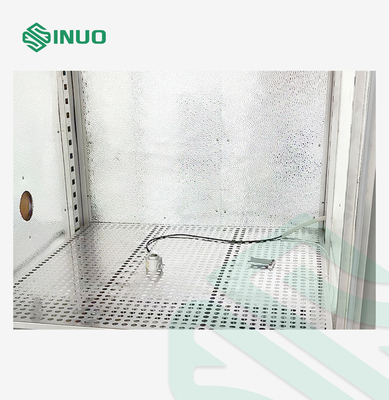

   2. Testruimte: de interne testruimte is gemaakt van niet-magnetisch SUS-304 roestvrij staal zonder verf. Alle naden zijn TIG gelast en dampdicht. Het oppervlak is goed gepolijst.
   3. Inhoud van de binnenkop: SUS304 roestvrijstalen plaat t=1,0 mm;
   4. Isolatie: het isolatiemateriaal moet een lage k-factor hebben, een hoge intensiteit hebben en niet-hygroscopisch zijn.Er wordt gebruikgemaakt van asbestvrije minerale vezels met een dikte van ongeveer 125 mm..
   5. Door: volledig geopend en enkel vleugeltype, dubbele siliconen afdichting, scharnieren en slot.
      1. De gebruikte afmetingen van de deur: 1000 mm W x 1100 mm H;
      2. Inspectievensters: de kamer is voorzien van één meerlagig gehard glas met ingebouwde verwarming.Het controlevenster is voorzien van een elektrisch verwarmingselement op het glasoppervlak dat de vorming van condensat en vorst kan voorkomen.;
      3. Met gordijn voor het raam
   6. Standaardconfiguratie:
      1. Een poortgat (Ф100 mm), voorzien van blinde stekers van materialen met een lage thermische geleidbaarheid
      2. Interne verlichting × 1
      3. Eén plank en hoogte zijn verstelbaar
      4. met een diameter van niet meer dan 20 mm
   7. Drukcompensatiesysteem: de kamer is voorzien van een drukbalansysteem dat opent bij overdruk in de testruimte.Het systeem is mechanisch ontworpen om automatisch te openen wanneer de druk in de kamer toeneemt.
   8. Plaatsing van het stroombord en de machinegroep: monoblokconstructie

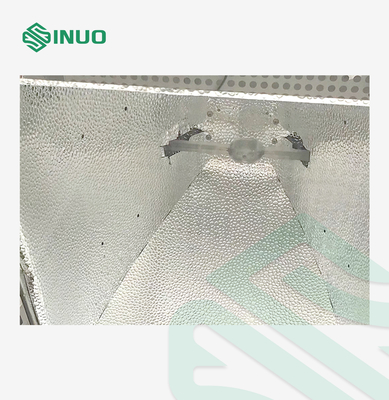

   9. Filterglas: de lamp bevestigingsbeugel wordt geïntegreerd met filterglas (borosilicaatglas).De grootte van het filterglas is groter dan de grootte van de voorzijde van de lamp om hoekbestraling mogelijk te maken zonder schaduw invloeden veroorzaakt door het kamertafel.;

Technische parameters

Gegevens:
