Testapparatuur voor het loskoppelen van elektrische voertuiglaadconnectoren IEC 62196-1

Testapparatuur voor het loskoppelen van elektrische voertuiglaadconnectoren IEC 62196-1

Merknaam: Sinuo
Modelnummer: SNQC1013
MOQ: 1
Prijs: Customized
Betalingsvoorwaarden: T/t
Toeleveringsvermogen: 30 sets/maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
Calibration Certificate (Cost Additional)
Toegepaste Cijfers:
Fig13, fig14
Toegepaste Lijst:
Lijst 5
Toepasselijke bepalingen:
Clausule 14.1.5, 14.1.6
Toegepaste standaard:
IEC 62196-1
Bedieningsmethode:
Handmatige werking
Gewichtsconfiguratie:
165-750N
Stekkers testen:
aangepast
Testpost:
Enkel station
Verpakking Details:
Multiplexkast
Levering vermogen:
30 sets/maand
Markeren:

Testapparatuur voor EV-laadconnectoren

,

IEC 62196-1 uittrek tester

,

Testapparaat voor elektrische voertuigconnectoren

Productbeschrijving





Testapparatuur voor het testen van het loskoppelingskracht van elektrische voertuiglaadconnectoren IEC 62196-1




Voldane normen en clausules



Deze testapparatuur voldoet aan IEC 62196-1:2022 clausule 14.1.5, 14.1.6, figuur 13, figuur 14.


Apparatuuroverzicht




Het wordt gebruikt om de benodigde loskoppelingskracht te controleren wanneer de teststekker uit de contactdoos en het vergrendelingsmechanisme wordt getrokken.




Technische parameters




De teststekker moet, volgens de relevante normbladen, fijn geslepen contacten van gehard staal hebben, met een oppervlakte ruwheid van niet meer dan 0,8 µm over hun actieve lengte en met nominale afstanden, met een tolerantie van ±0,05 mm.

De afmeting van de stekkercontacten of de afstand tussen contactoppervlakken voor andere soorten stekkercontacten moet in overeenstemming zijn met de minimumafmeting(en) die in de relevante normbladen worden gegeven, met een tolerantie van+0,010mm

De teststekkers zijn niet inbegrepen in dit testapparaat, gebruik de teststekkers die de klant al apart heeft besteld, zoals hieronder:



Nr. Norm Figuur nr.: Naam Aantal
1 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-I blad 1 Teststekker: 32A, 250 V AC VOERTUIGINLAAT 1
2 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Ilb blad 1 Teststekker: 63 A, 480 V DRIE-FASIG OF 70 A, 250 V ENKEL-FASIG 1
3 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Ild blad 1 Test-VOERTUIGINLAAT: 63 A, 480 V DRIE-FASIG OF 70 A, 250 V ENKEL-FASIG 1
4 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Ilf blad 1 Test-VOERTUIGINLAAT: 63 A, 480 V DRIE-FASIG OF 70 A, 250 V ENKEL-FASIG 1
5 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Illa blad 1 Teststekker: 16 A, 250 V ENKEL-FASIGE STEKKER MET 1 PILOOTCONTACT 1
6 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Illa blad 3 Test-VOERTUIGINLAAT: 16A, 250V ENKEL-FASIGE VOERTUIGINLAAT MET 1 PILOOTCONTACT
7 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Illb blad 1 Teststekker: 32 A, 250 V ENKEL-FASIGE STEKKER MET 2 PILOOTCONTACTEN 1
8 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Illb blad 3 Test-VOERTUIGINLAAT: 32A, 250V ENKEL-FASIGE VOERTUIGINLAAT MET 2 PILOOTCONTACTEN
9 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Illc blad 1 Teststekker: 63 A, 480 V DRIE-FASIGE STEKKER MET 2 PILOOTCONTACTEN 1
10 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLAD 2-Illc blad 3 Test-VOERTUIGINLAAT: 63 A, 480 V DRIE-FASIGE VOERTUIGINLAAT MET 2 PILOOTCONTACTEN
11 IEC62196-3/Ed.2/CDV © IEC(E) NORMBLAD 3-Ib
Blad 1
Test VOERTUIGCONNECTOR 1
12 IEC62196-3/Ed.2/CDV © IEC(E) NORMBLADEN
CONFIGURATIE BB
VOERTUIGKOPPELING 250 A 900 V DC
NORMBLAD 3-Iia Blad 1
Test VOERTUIGCONNECTOR 1
13 IEC62196-3/Ed.2/CDV © IEC(E) NORMBLAD 3-IIIa Blad 2 Test VOERTUIGINLAAT 1
14 IEC62196-3/Ed.2/CDV © IEC(E) NORMBLAD 3-Iva VOERTUIGINLAATMODES 2, 3 EN 4 Blad 2 Test VOERTUIGINLAAT 1
15 IEC62196-3/Ed.2/CDV © IEC(E) NORMBLAD 3-Ivb VOERTUIGINLAAT ALLE MODES Blad 1 Test VOERTUIGINLAAT 1

Details:

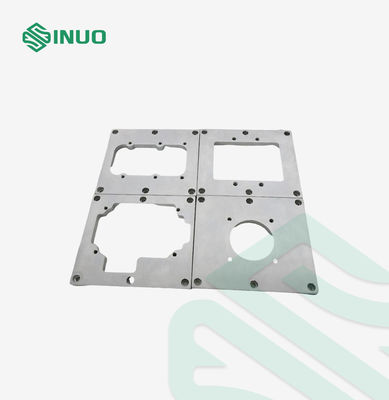

Testapparatuur voor het loskoppelen van elektrische voertuiglaadconnectoren IEC 62196-1 0Testapparatuur voor het loskoppelen van elektrische voertuiglaadconnectoren IEC 62196-1 1
