Testapparaat voor trek- en koppelkracht van kabelverankering van EV-laadstations

Testapparaat voor trek- en koppelkracht van kabelverankering van EV-laadstations

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	20 sets/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Certificering:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Markeren:

EV-laadstationkabelverankeringstester

trekkracht-koppel testapparaat

EVSE testapparatuur met garantie

Productbeschrijving

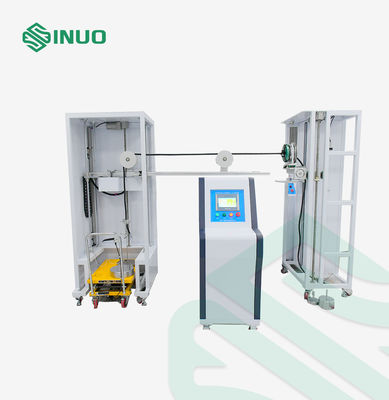

Testapparaat voor de trekkracht en het koppel van de kabelverankering van het laadstation voor elektrische voertuigen

Naleving van normen en bepalingen

Het is ontworpen en vervaardigd volgens IEC 61851-23:2023, punt 11.6.102 en figuur 110, figuur 111 en tabel 114.

Product overview

De uitrusting is voorzien van PLC-besturing en motor aandrijving.Het systeem maakt het mogelijk het aantal trekkrachten en de testduur van het koppel in te stellen.Wanneer het vooraf ingestelde aantal cycli of de vooraf ingestelde duur is bereikt, stopt de apparatuur automatisch.de maximaal toegestane verplaatsing van de aansluitkabel voor het opladen van elektrische voertuigen mag de in de norm vermelde limiet niet overschrijden;Deze uitrusting is compatibel met laadstationsmonsters die zijn uitgerust met laadkanonnen van verschillende kabellengtes.

De flexibele touwverankering van het apparaat moet geleiders aan de eindpunten van trekkracht en koppel verlichten.Dit apparaat wordt gebruikt om het vermogen van de kabelverankering of het kabelbevestigingsapparaat van EV-AC/DC-laadstations te testen om bepaalde trekkracht en koppel te weerstaan..

De trekkracht wordt gerealiseerd door een motor te gebruiken om een excentrisch wielmechanisme aan te drijven.Het is uitgerust met een monitoringsfunctie voor de duur van de trekkracht. Het koppel wordt aangebracht door een met een motor aangedreven bak die een gewicht tilt; wanneer de tijd is bereikt, stelt de bak automatisch het hefgewicht terug en beëindigt de toepassing van het koppel.

Technische parameter

Trek aan.	Voldoen aan de specificaties 160N, 200N, 240N, 250N, 500N, gerealiseerd door superpositie van gewichten
Toegepaste koppel	Voldoen aan de specificaties van 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, bereikt door superpositie van gewichten
Dreefkrachtwiel	R100mm(Ф200mm) ±0,5mm
Strekkingsfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal
Trekcycli	1-999999 cycli, kan worden ingesteld, standaard is 100±1 cycli
Tijd voor het aanbrengen van koppel	0-99H59M59S, kan worden ingesteld
Bescherming tegen stroomstoring	met een vermogen van niet meer dan 50 kW
Bevestiging	universele klemmen, één set
Tabel voor de selectie van gewichtsmatching
Aanvullende configuratie	De apparatuur is voorzien van een instelbare bevestigingshoogte van 500 tot 1200 mm (d.w.z. de uitgangspositie van de kabel),zodat het kan voldoen aan de testvereisten van laadstations met verschillende uitlaatposities voor kabels.

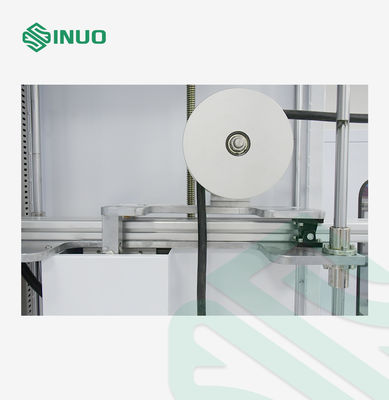

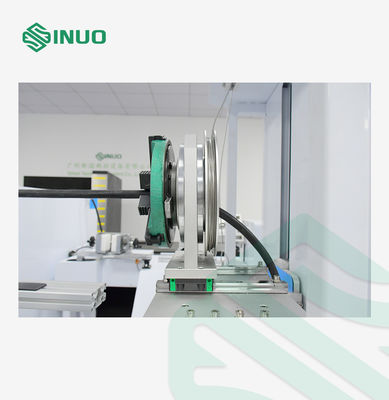

Detail
