Apparaat voor het testen van de trekkracht en het koppel van kabelverankering voor laadstations

Apparaat voor het testen van de trekkracht en het koppel van kabelverankering voor laadstations

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	20 sets/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Certificering:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Markeren:

EVSE kabel verankering testapparaat

laadpaal koppel tester

trekkracht testapparatuur voor EVSE

Productbeschrijving

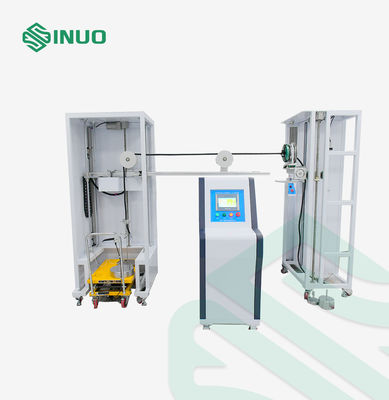

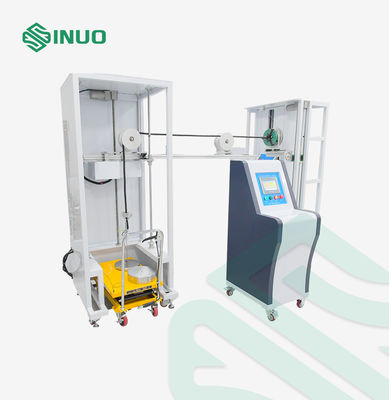

Apparaat voor het testen van de trekkracht en het koppel van kabelverankering voor laadstations

Naleving van normen en clausules

Het is ontworpen en vervaardigd volgens IEC 61851-23:2023 clausule 11.6.102 en Figuur 110, Figuur 111 en Tabel 114.

Product overzicht

Monsters en beperkingen: Elektrische voertuig AC en DC laadstations

Testdoel: De flexibele snoerverankering van het apparaat moet de geleiders bij de aansluitingen ontlasten van trekkracht en koppel. Dit apparaat wordt gebruikt om het vermogen van de snoerverankering of het kabelbevestigingsapparaat van EV AC/DC-laadstations te testen om de gespecificeerde trekkracht en koppel te weerstaan.

Testprincipe: De trekkracht wordt gerealiseerd door een motor te gebruiken om een excentrieke wielmechanisme aan te drijven. De motorsnelheid is instelbaar om ervoor te zorgen dat de trekkracht elke keer nauwkeurig wordt uitgeoefend. Het is uitgerust met een bewakingsfunctie voor de duur van de trekkracht. Koppel wordt uitgeoefend door een door een motor aangedreven plateau dat een gewicht optilt; Wanneer de tijd is bereikt, reset het plateau automatisch het hefgewicht en beëindigt het de toepassing van koppel.

Technische parameter

Testinhoud	EV-laadstation kabeltrek- en koppeltests
Schematische diagram van de apparatuurstructuur
Besturingsmodus	PLC automatische besturing, touchscreen bediening
Aandrijfmodus	Elektrisch
Trekkracht toepassen	Voldoet aan 160N, 200N, 240N, 250N, 500N specificaties, gerealiseerd door superpositie van gewichten
Koppel toepassen	Voldoet aan 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m specificaties, gerealiseerd door superpositie van gewichten
Koppelwiel	R100mm (Ф200mm) ±0,5mm
Trekfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal
Trekkcycli	1-999999 cycli, kan worden vooringesteld, standaard is 100±1 cycli
Koppeltoepassingstijd	0-99H59M59S, kan worden vooringesteld
Stroomuitvalbeveiliging	Met geheugenfunctie voor gegevensopslag bij stroomuitval
Armatuur	Universele klem, één set

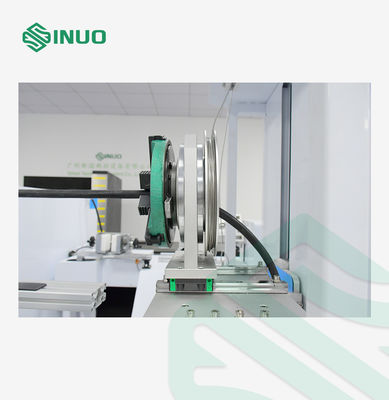

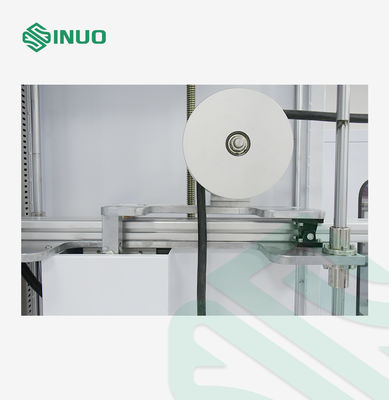

Details
