EV Connector Durability Test Machine Static Force Test Machine for EV Connectors

EV Connector Durability Test Machine Static Force Test Machine for EV Connectors

Merknaam:	Sinuo
Modelnummer:	SNF02
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 Sets Per Month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Certificering:

Calibration Certificate (Cost Additional)

Sample Type:

EV Charging Gun

Drive Mode:

Motor-driven

Dimensions (W×D×H):

1200 × 600 × 1800 mm

Weight:

220 kg

Height Stroke:

0–600 mm

Test Speed:

1–300 mm/min

Force Range:

0–5000 N

Clamping Method:

Mechanical clamping

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Productbeschrijving

EV Connector Durability Test Machine Static Force Test Machine for EV Connectors

Complied Standards & Clauses

Conforms to IEC 62196-1:2022, etc.

Product Overview

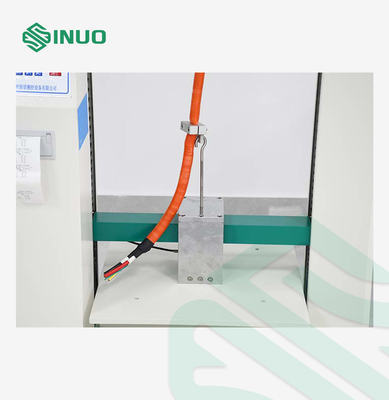

The Static Tension and Compression Test Device is specially designed to evaluate the mechanical strength and reliability of EV charging gun cable assemblies. It performs pull (tensile) and compression testing on EV charging cables to ensure that the cable clamping structure can withstand the mechanical forces encountered during regular use.

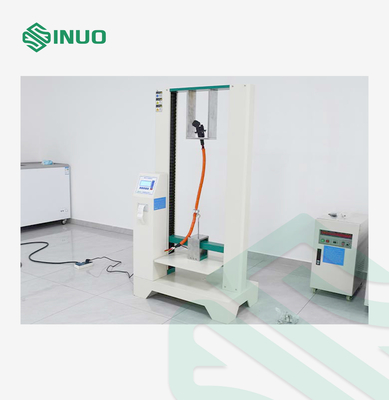

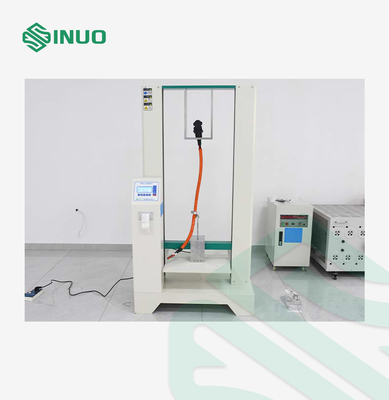

Equipped with a motor-driven dual-column frame and a touch screen interface, this machine offers precise control over force, duration, and speed. With a built-in force-time curve display, it provides real-time feedback during testing, ensuring highly accurate results.

This equipment is ideal for R&D departments, EV connector manufacturers, and quality control labs requiring customizable and repeatable mechanical strength tests for charging connectors.

Technical Parameters

Parameter	Specification
Model	SNF02
Sample Type	EV Charging Gun
Workstation	Single station
Control Method	Touch screen operation
Drive Mode	Motor-driven
Clamping Method	Mechanical clamping

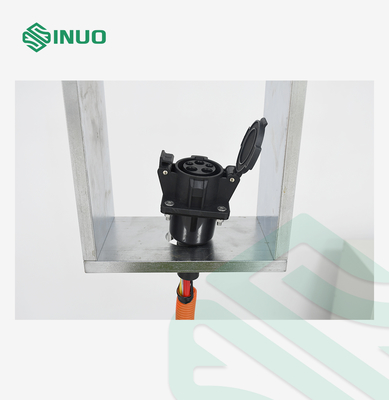

Fixtures	2 pcs tensile fixtures, 1 pc 500×500 mm compression plate
Inner Frame Dimensions (W×D×H)	600 × 600 × 1000 mm
Height Stroke	0–600 mm
Test Speed	1–300 mm/min (adjustable)
Force Holding Time	1–999 s (countdown starts when set force is reached)
Force Range	0–5000 N (sensor monitored, presettable)
Force Units	N, kg, lb (switchable)
Accuracy	Class 0.25
Resolution	0.1 N
Curve Display	Force-time curve
Test Functions	Tensile test, Compression test for EV charging connectors
Power Supply	AC220V ±10%, 50–60Hz
Working Temperature	0–40°C
Humidity Range	30%–90% RH
Dimensions (W×D×H)	Approx. 1200 × 600 × 1800 mm
Weight	Approx. 220 kg
