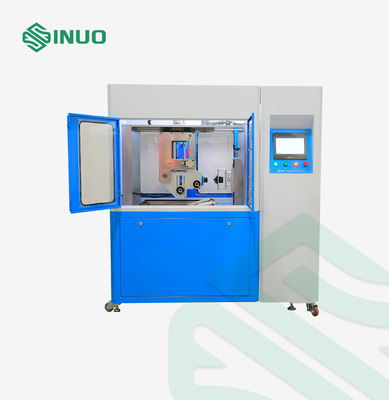

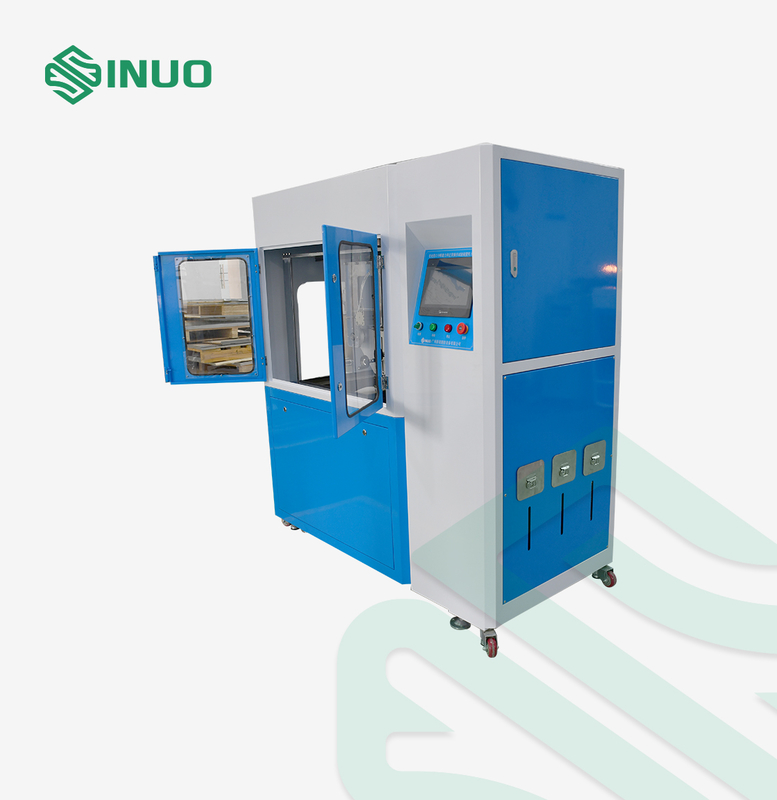

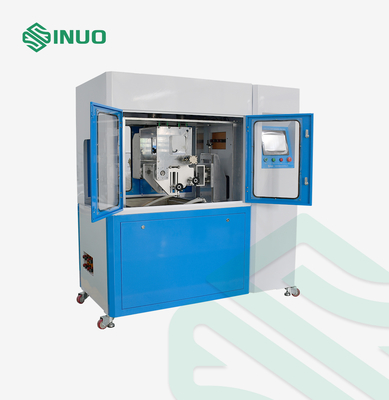

EV Oplaadinterface Testapparatuur Mechanische Duurzaamheid Testmachine

EV Oplaadinterface Testapparatuur Mechanische Duurzaamheid Testmachine

Merknaam:	Sinuo
Modelnummer:	SNQC1005
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Steekproefwaaier:

AC/DC EV-oplaadconnectoren, industriële stekkers en stopcontacten

Rijmethode:

Servomotor + elektrische roterende beweging + hulppneumatische cilinder

Controlesysteem:

PLC + 7" HMI touchscreen

Motietype:

Handmatige of programmeerbare automatische bediening

Testfrequentie:

0·10 cycli/min (instelbaar)

Testslag:

0 ̊ 150 mm, resolutie: 0,01 mm

Testsnelheid:

0–900 mm/s, instelbaar via touchscreen

Bereik krachtsensor:

0–500N

Verpakking Details:

andere

Levering vermogen:

1 reeksen/maand

Markeren:

Testapparatuur voor het EV-laadinterface

Mechanische Duurzaamheid Testmachine

Robuuste EV Oplaadinterface Testapparatuur

Productbeschrijving

Testapparatuur voor mechanische duurzaamheid van EV-oplaadinterfaces

Naleving van normen en clausules

Deze testapparatuur voldoet aan de eisen van IEC 62196-1:2022, etc.

Apparatuuroverzicht

Dit geavanceerde testsysteem is ontworpen om de mechanische, thermische en elektrische duurzaamheid van oplaadinterfaces voor elektrische voertuigen en industriële stekkers/contactdozen te evalueren onder realistische operationele belasting. Ontworpen in volledige overeenstemming met de nieuwste GB/T- en IEC-normen, voert het tests uit voor het verbreekvermogen, normale werking (levenscyclus) en mechanische vergrendelingsfunctietests.

Uitgerust met een servo-aandrijfsysteem, PLC intelligente besturing en verstelbare 3-assige armaturen, ondersteunt deze machine automatische in-/uitsteekbewegingen, programmeerbare testcycli, krachtmeting en tests voor milieuverontreiniging (zure regen, zout water, troebel water). Het is een ideale oplossing voor R&D-, kwaliteitscontrole- en certificeringslaboratoria in de EV- en industriële stroomconnectorindustrie.

Technische parameters

Item	Specificatie
Productnaam	Testapparatuur voor verbreekvermogen en normale werking van oplaadinterfaces
Naleving van normen	GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, IEC 62196-1:2022
Testitems	a) Mechanische vergrendelingsduurzaamheid b) Verbreekvermogen c) Normale werking
Monsterbereik	AC/DC EV-oplaadconnectoren, industriële stekkers en contactdozen
Aandrijfmethode	Servomotor + elektrische roterende beweging + pneumatische hulpcilinder
Besturingssysteem	Mitsubishi PLC + 7" HMI touchscreen
Bewegingstype	Handmatige of programmeerbare automatische bediening
Testfrequentie	0–10 cycli/min (instelbaar)
Testslag	0–150 mm, resolutie: 0,01 mm
Testsnelheid	0–900 mm/s, instelbaar via touchscreen
Krachtsensorbereik	0–500 N, nauwkeurigheid ≤ ±0,5% F.S., resolutie ≤ 0,1 N
Testen van vergrendelingsmechanisme	Simuleert real-world vergrendelings-/ontgrendelingsbewerking (0–999999 cycli vooraf instelbaar)
Uittrekkrachtbereik	0–200 N, instelbaar, nauwkeurigheid: 0,1 N, vasthoudtijd: 60 s
Belastingsaansluiting	Externe belastingaansluiting ondersteund
Verontreinigingstest	Ingebouwde tanks voor blootstelling aan zure regen, zout water en troebel water
Weekparameters	Programmeerbaar: aantal weken, duur, droogtijd en cycli
Rotatiefunctie	Automatisch 90° kantelen voor weektests
Testduur	0–999999 cycli vooraf instelbaar
Contacttijd verbreekvermogen	0,5–999,9 s (vooraf instelbaar, standaard vereist 2–4 s)

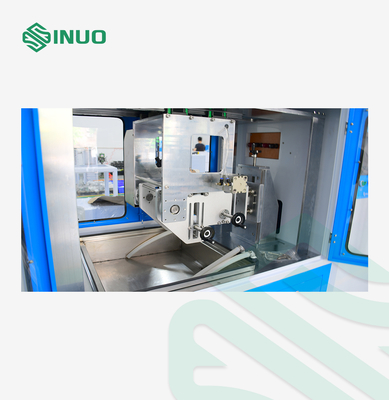

Armatuurontwerp	3-assige verstelbare armatuur, compatibel met GB/US/EU-connectoren
Detectiefunctie	Belastingsonderbrekingsdetectie met storingsalarm en logboekregistratie
Veiligheidsbescherming	Aarding, kortsluiting, overbelasting, noodstop
Voeding (hoofdeenheid)	AC220V ±10%, 50–60Hz, 2kW
Afmetingen	Ca. B1000 × D750 × H1200 mm
Gewicht	Ca. 150 kg

Details
