EV Charging Connector Rolling Test Machine EV Charging Port Mechanical Strength Test

EV-oplaadconnector Roltestmachine EV-oplaadpoort Mechanische Sterktetest

Voldane Normen & Clausules

Voldoet aan IEC62196-1:2022,IEC62752:2016

Apparatuuroverzicht

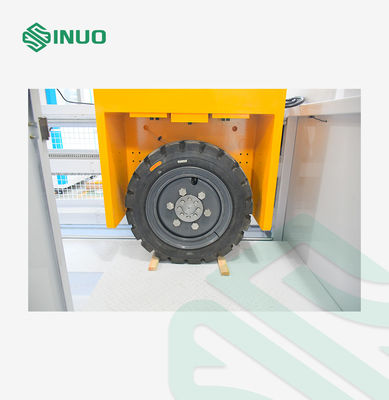

De apparatuur maakt gebruik van een beschermende doosconstructie van koudgewalste staalplaat. Het oppervlak van de doos is geverfd. De bodem van de doos is bedekt met een gesimuleerde cementvloer. Het rolmechanisme kan simuleren dat de autoband over het object rolt en vrij op en neer glijdt. De oplaadpaalstekker ondervindt dezelfde druk. Het aandrijfmechanisme drijft het rolmechanisme aan om een voorwaartse en achterwaartse rolactie te bereiken. De belangrijkste componenten zijn gemaakt van roestvrij staal en aluminium. (Zorg ervoor dat de band het monster rolt onder normale rolomstandigheden). De belangrijkste kenmerken zijn als volgt:

1. Het chassis van deze apparatuur is behandeld met een beschermkap om de veiligheid van het testproces te garanderen; de bodem van de doos is met expansieschroeven aan de grond bevestigd. Het wordt geleid door zware glijrails, de rollergroep glijdt en de aandrijving is een krachtige motor in combinatie met een turbine-reductiemotor om de hoofdas te laten draaien naar de testsnelheid om de roltent te bevorderen. Het glijapparaat voor het bevestigen van het monster is uitgerust met een functionele doosinstallatiebevestiging om aan de standaardvereisten te voldoen.

2. Het rolDrukaanpassingsapparaat is ontworpen als een verstelbare structuur. De band, de bovenste en onderste glijframes en contragewichten die het monster draagt, zijn het gewicht van de test.

3. De apparatuur maakt gebruik van de voor- en achterwielaandrijving (de testrolrichting wordt aangedreven door de motor om de band vooruit en achteruit te laten draaien), waardoor het monster vaststaat, wat het heen en weer rollen van de autoband het meest realistisch kan simuleren en het rollen van het monster effectief kan simuleren.

4. Het besturingssysteem is een onafhankelijk mechanisme. De hoofdeenheid heeft PLC-besturing en touchscreen-bediening. De bodem is uitgerust met vaste installatiegaten en aansluitdraadpoorten voor eenvoudige bevestiging en aansluiting.

bewegen.
