IEC 62619 Kortcircuitonderzoek EV-batterijonderzoekapparatuur 1000A

Merknaam:	Sinuo
Modelnummer:	SN551-408L1000A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Max. ladingsstroom:

1000A

Gelijkstroom-Reactietijd:

≤5μs

ingebouwde weerstand:

9 ± 1 mΩ

Controlemethode:

PLC en touchscreen

Binnenkamergrootte:

W800*850H*D600mm

Afdichtband:

met een gewicht van niet meer dan 50 kg

Huidig opvangbereik:

0-1000A gelijkstroom;

Huidige Aanwinstennauwkeurigheid:

±0.5%F.S

Verpakking Details:

Hoofdstuk van triplex

Levering vermogen:

1 reeksen/maand

Markeren:

Testapparatuur voor elektrische batterijen met kortsluiting

1000A EV-batterijproefapparatuur

IEC 62619 Testapparatuur voor batterijen voor elektrische voertuigen

Productbeschrijving

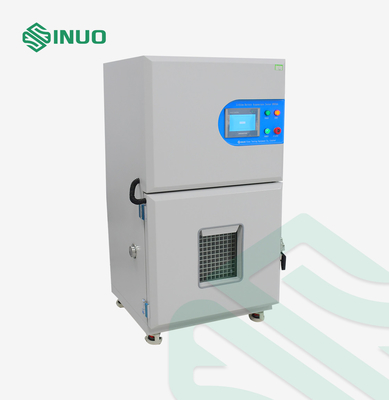

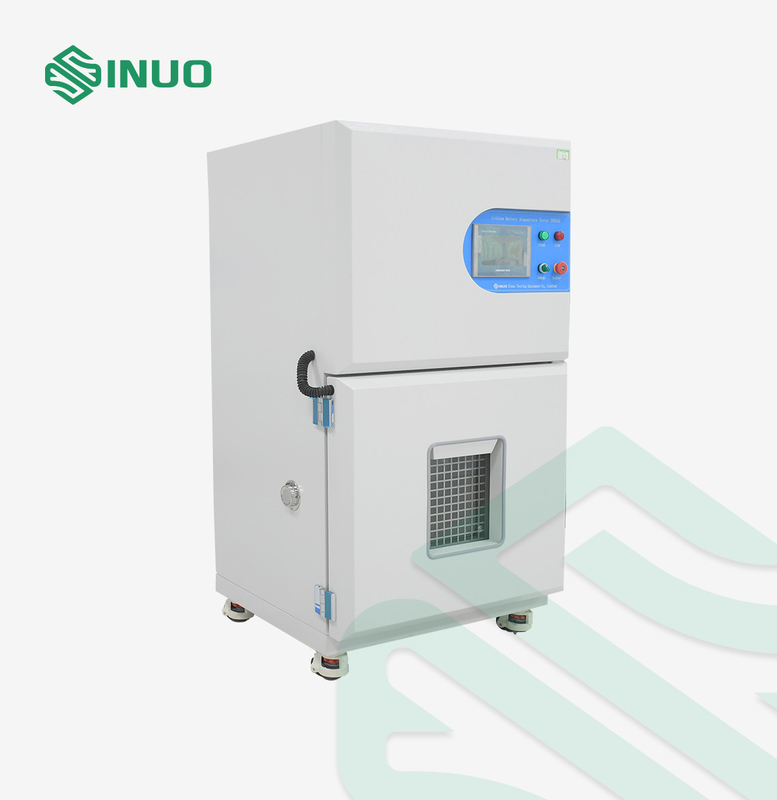

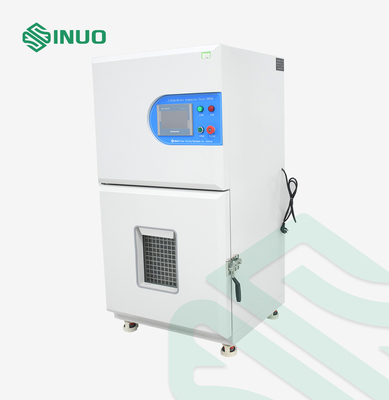

IEC 62619 Kortcircuitonderzoek EV-batterijonderzoekapparatuur 1000A

Naleving van normen en bepalingen

Deze temperatuurgecontroleerde externe kortsluittoetser is speciaal ontworpen voor het testen van de veiligheid van lithiumbatterijen.Het voldoet strikt aan de belangrijkste internationale normen, waaronder UL 1642., IEC 62133, UN38.3, IEC 62619 en IEC 60086-4.

Overzicht van de apparatuur

met een nauwkeurige temperatuurregeling, een snelle reactietijd (≤ 5 μs) en robuuste explosiebestendige veiligheidselementen,het biedt een betrouwbare oplossing voor het evalueren van het gedrag van de batterij bij externe kortsluiting onder hoge stroomomstandigheden 1000A.

Vinnige stroomrespons: ≤ 5 μs, waardoor een nauwkeurige simulatie van een kortsluiting wordt gewaarborgd.
Temperatuurgecontroleerde kamer: instelbaar van RT+10°C tot 100°C met een gelijkmatigheid van ±2°C.
Hoge stroomcapaciteit: modellen verkrijgbaar in 500A- en 1000A-uitgangsopties.
Explosiebestendige constructie: drukverlichting deur, explosiebestendige ketens, gehard glas venster en LED-verlichting.
Data-acquisitie-systeem: real-time monitoring van stroom, spanning en temperatuur met USB-export (CSV, JPG).
Vermogen voor afstandsbediening: Uitvoeren van kortsluitingstests op afstand via een touchscreen-interface.

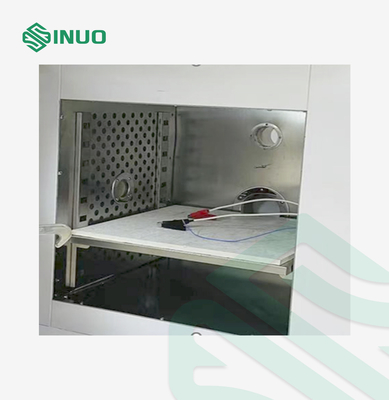

High-Safety Sample Rack: een geperforeerde plank van roestvrij staal ondersteunt tot 30 kg.

Toepassingen

Onderzoek en ontwikkeling van lithium-ionbatterijen en kwaliteitstest

Laboratoria voor batterijcertificering van derden

Veiligheidsvalidatie van consumentenelektronica en EV-batterijen

UN38.3, UL, IEC conformiteitstestomgevingen

Technische parameters

Model	SN551-408L1000A
Max. belastingstroom	1000A
DC-responstijd	≤ 5 μs
ingebouwde weerstand	9 ± 1 mΩ
Afmetingen	1000 × 950 × 1700 mm
Grootte van de binnenkamer	800 × 850 × 600 mm
Gewicht	Ongeveer 300 kg.
Temperatuurregeling	RT +10°C ~ 100°C
Inlaatspanning	AC 220V, 50/60Hz
Controlemethode	PLC en touchscreen
Materiaal van de binnenkamer	van roestvrij staal

Veiligheid op de eerste plaats

Doppelschijfer geharmerd glas-waarnemingsvenster
3 explosiebestendige ketens
Uitlaatdeur met drukvermindering (200x200 mm)
Explosiebestendige LED-verlichting
Innerlijke kamer van roestvrij staal
Geïntegreerd rookontlaatsysteem

Intelligent besturingssysteem

7 Color touchscreen display
Industriële PLC met snelle reactie en positionering
Echttijdgegevens loggen en exporteren via USB (CSV/JPG)
1s verwervingssnelheid voor spanning, stroom en temperatuur

Installatievereisten

Vloerlagers ≥ 300 kg/m2
Speciale ventilatie- en rookuitlaatpijp (Ø60 mm)
Vermogen: AC220V, enkelfase, 2~3KW
Ruime toegang voorin (≥ 1000 mm), zijdelingse/achterste vrije ruimte ≥ 600 mm
