EV-aansluitingstoetsapparatuur Standaardproef B IEC 62196

EV-aansluitingstoetsapparatuur Standaardproef B IEC 62196

Merknaam: Sinuo
Modelnummer: SN2210-2
MOQ: 1
Prijs: Customized
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 30 Sets / Month
Gedetailleerde informatie
Place of Origin:
China
Certificering:
Calibration Certificate (Cost Additional)
Finger length:
80±0.2 mm
Fingertip taper:
14 o 0 -10′
Baffle diameter:
Ф75±0.2 mm
Baffle thickness:
5±0.5 mm
A-A Section diameter:
Ф50 mm
A-A Section width:
20±0.2mm
Packaging Details:
Carton
Supply Ability:
30 Sets / Month
Markeren:

IEC 62196 Testapparatuur voor elektrische voertuigconnectoren

,

Testapparatuur voor EV-connectoren

Productbeschrijving





EV-aansluitingstoetsapparatuur Standaardproef B IEC 62196



Naleving van normen en bepalingen



Voldoet aan IEC 62196-1:2022 punt 10.1.IEC 62196-1:2022 punt 10.1.

Overzicht van de apparatuur

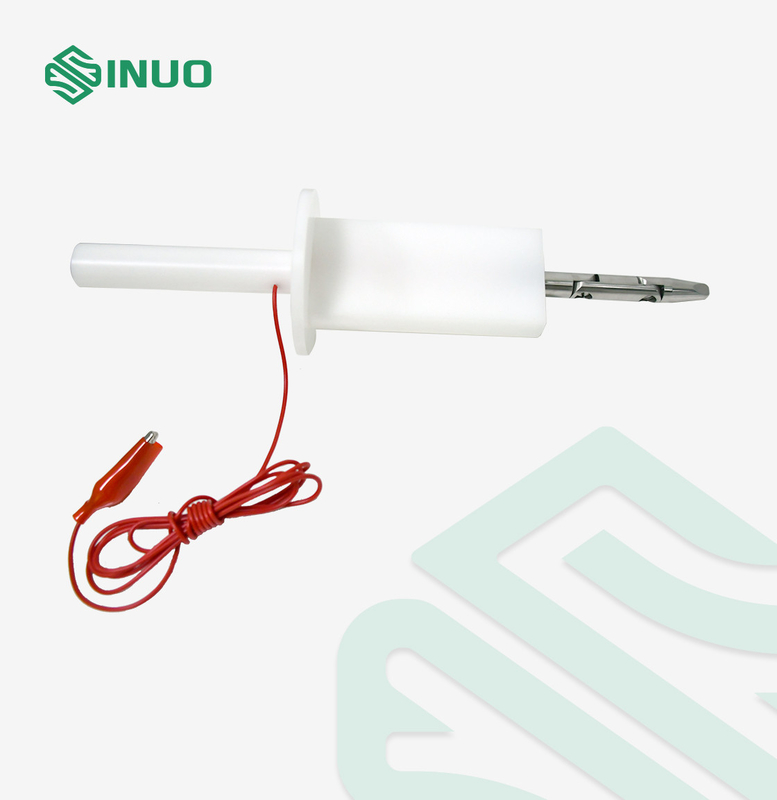

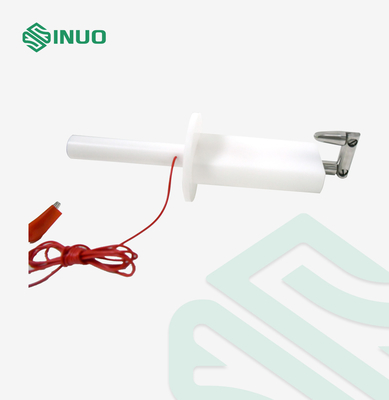

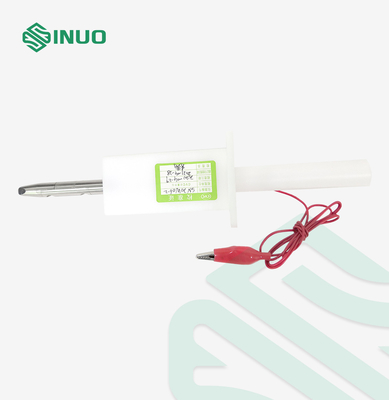

Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke onderdelen te verifiëren.,Het is voorzien van een vingerafdruk, een basis en een geïsoleerd handvat dat de kenmerken van de menselijke hand simuleert.

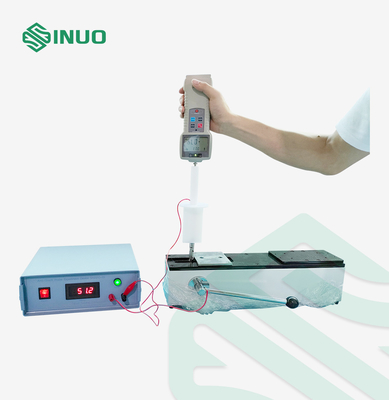

Aanpasbaar: kan worden gebruikt voor elektrische schokproeven wanneer deze is uitgerust met een alligatorclip,of wordt gebruikt voor de beveiligingstest van de behuizing bij open draadgat van M6 aan het eind van het handvat (verbonden met een trek- en duwdynamometer), moet de gebruiker de trek- en duwdynamometer voorbereiden).



Technische parameters




Model SN2210-2
Naam Standaardproef B
Geweven 1 30±0,2 mm
Gelen 2 60 ± 0,2 mm
Fingerstippensnijhoek 37o0 -10′
Vingerstipt om te verwarren 180±0,2 mm
Sferisch R4±0,05 mm
De diameter van de proefvinger F50 mm
Fingerstippeltjes 14o0 -10′
Toegepaste norm F12-0-0.05
A-A sectie doorsnede F50 mm
A-A sectiebreedte 20 ± 0,2 mm
Bufferdiameter F75±0,2 mm
Bufferdikte 5 ± 0,5 mm
van de soort gebruikt voor de vervaardiging van motorvoertuigen R2±0,05 mm
Vingerlengte 80±0,2 mm



Gegevens:
