Hoogfrequente Trillingstestmachine voor Batterijtesten met 5000 kg Max. Kracht

Hoogfrequente Trillingstestmachine voor Batterijtesten met 5000 kg Max. Kracht

Merknaam:	Sinuo
Modelnummer:	SN553-EV250H80VT80VCS-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

sinus:

5000Kg.f piek (49KN)

Willekeurige kracht:

5000Kg.f piek (49KN)

Schokkracht:

10000Kg.f piek (98KN)

Frequentiebereik:

1~2700 Herz

Maximumverplaatsing:

51 mm p-p

Maximale snelheid:

2.0m/s

Verpakking Details:

multiplex kast

Levering vermogen:

5 sets/maand

Markeren:

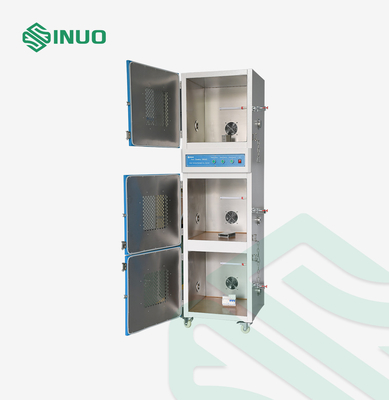

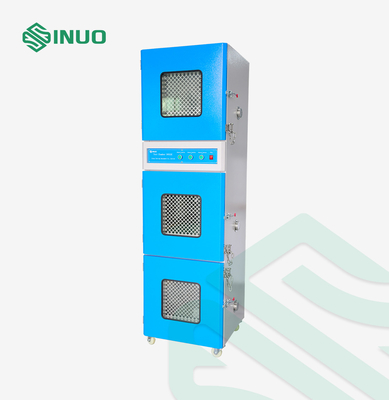

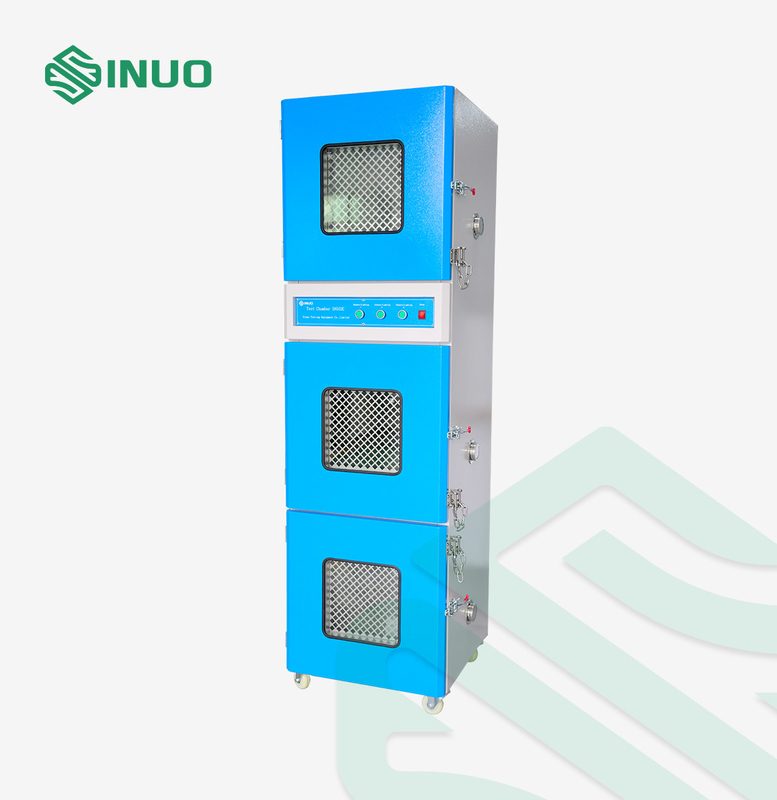

Explosiebestendige testkamer voor batterijen

Testkamer voor ontladingsbatterijen

Testkamer van de batterij

Productbeschrijving

High-Frequency Vibration Testing Machine voor het testen van batterijen

Toepassing van het product

Vibratieonderzoek evalueert hoe componenten en apparaten onder reële omgevingsomstandigheden presteren door ze aan gecontroleerde opwinding of schok te onderwerpen.Deze test is essentieel in tal van industriële sectoren, waaronder circuitschriften, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt uitgebreide opwinding en testoplossingen, waardoor de productkwaliteit voldoet aan nationale en internationale normen zoals GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Technische specificaties

A11S24 Generator voor elektromagnetische opwinding

Maximale sinusvormige opwindingskracht	5000Kg.f piek (49KN)
Maximale willekeurige opwekkende kracht	5000Kg.f r.ms (49KN)
Maximale slagopwekkingskracht	10000Kg.f piek (98KN)
Frequentiebereik	1-2700 Hz
Maximale verplaatsing	51 mm p-p
Maximale snelheid	2.0 m/s
Maximale versnelling	100G (980 m/s2)
Resonantiefrequentie van eerste orde	2500 Hz ± 5%
Hulpbelasting	1000 kg
Frequentie van trillingsisolatie	2.5 Hz
Bewegende spoeldiameter	Φ440 mm
Gewicht van de bewegende spoel	50 kg
Stroomlekken	< 1 mST (10 gauss)
Toegelaten excentrisch moment	> 500 N.m
Grootte van de apparatuur	1600 mm × 1180 mm × 1280 mm (exclusief verticaal uitbreidingsplatform)
Gewicht van de apparatuur	4800 kg

LA50K Digitale schakelversterker

Uitgangsvermogen	50 KVA
Uitgangsspanning	110 vrm
Uitgangsstroom	550 Arms
Efficiëntie van de omzetting	> 90%
SNR	≥ 65 dB
Versterkergrootte	910 mm × 620 mm × 2000 mm

Servo-beschermingssysteem

Uitgebreide beschermingsfuncties, waaronder: temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, bediening van de stroomvoorziening, logische storing,en inputfaseverlies.

Digitale trillingsregelaar VCS-2

Hardwarekonfiguratie	2 gelijktijdige invoerkanalen, 1 uitgangskanal (configureerbaar met 2, 4 of 8 invoerkanalen)
Beheersfunctiemodule	Sinus, willekeurige, klassieke schok
Beheerscomputer	Originele merkcomputer met LCD-monitor
Software mogelijkheden	Engels bedieningsinterface, tijds- en frequentiedomeinanalyse, signaalbron, sinusfrequentie-sweep-analyse, automatische WORD-testverslaggeneratie, weergave en opslag van gegevens,instelling van de testparameter, en analysefuncties

Versnellingssensor LTE C04A07

Frequentiebereik	1-7000 Hz
Gevoeligheid	30 mv/g
Temperatuurbereik	-40 tot 160°C

VT2012 Verticale uitbreidingstabel

Materiaal	Magnesiumlegering, oppervlakhard geanodiseerd
Tafelgrootte	800 × 800 mm
Vaste opening	M10 rechthoekige verdeling 100 mm × 100 mm schroefmouw van roestvrij staal
Hoogste gebruiksfrequentie	Sine 1500 Hz, willekeurig 2000 Hz
Gewicht	Ongeveer 83 kg

HG80 horizontale oliefilm glijbaan

Materiaal	Magnesiumlegering, oppervlakhard geanodiseerd
Tafelgrootte	800 × 800 mm
Vaste opening	M10 rechthoekige verdeling 100 mm × 100 mm schroefmouw van roestvrij staal
Hoogste gebruiksfrequentie	Sine 1500 Hz, willekeurig 2000 Hz
Gewicht	Ongeveer 115 kg

B152S Koelventilator (inclusief geluidsdemper)

Vermogen van de ventilator	15 kW
Ventilatorstroom	81.6 m3/s
Ventilatordruk	0.075 kgf/cm2

Elektrische vereisten

Stroomvoorziening	AC3-fase 380V/50Hz, 95 KVA
Gecomprimeerde lucht	0.6 MPa
Grondweerstand	≤ 4 Ω
