Waterdichtheid van het oplaadstationproefproefsysteem IEC 60529

Waterdichtheid van het oplaadstationproefproefsysteem IEC 60529

Merknaam:	Sinuo
Modelnummer:	SN448-E4
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Afstand van het sproeien:

2.5 tot 3 meter

Testtijd:

1s tot 9999h,59 min en 59s

Watersproeidruk:

30 ∼ 150 kPa

Waterstroming:

12.5±0.625 ((L/min)

Het materiaal van de watertank:

SUS304 roestvrij staal

Grootte van de watertank:

1000 × 3000 × 1000 mm

Specificaties van de klantenmonsters:

3*2,5*3m ((L*W*H)

Bestaande ruimte:

6*8m ((L*W)

Verpakking Details:

andere

Levering vermogen:

1 reeksen/maand

Markeren:

IPX5 IPX6 Testing Spray Test System

IEC 60529 Testing Spray Test System

Waterdichtheidstest Spraytestsysteem

Productbeschrijving

Waterdichtheid van het oplaadstationproefproefsysteem IEC 60529

Naleving van normen en bepalingen

Voldoet aan IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, enz.

Overzicht van de apparatuur

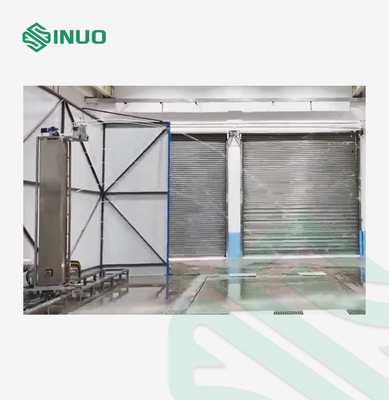

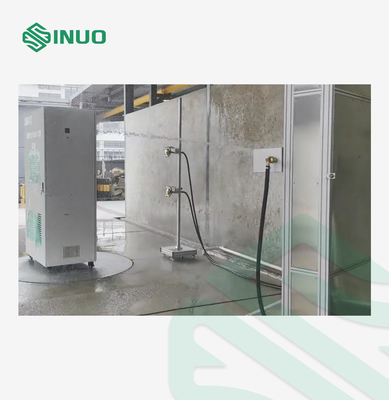

De uitrusting bestaat voornamelijk uit een waterverzamelbad, een wateropslagtank, een wateropvullingssysteem, een drainagesysteem, een sproeiingssysteem, een elektrisch besturingssysteem en een pompsysteem.

De apparatuur heeft een vloeroppervlakte van 6,5 m (lengte) × 6,5 m (breedte) × 3 m (hoogte), met een deuropening van 2000 mm × 2800 mm, met handmatige dubbele deuren van gehard glas.Laat de gebruiker het site-layoutplan verstrekken. (Voor meer details zie het bouwterreinplan.)

Toepassing: gebruikt voor het uitvoeren van IPX5-waterdichtheidstests op ESS-systemen in de buitenruimte, het automatische sproeiingssysteem wordt aangebracht op de voor-, achter-, linker-, rechter- en bovenste oppervlakken van het ESS-systeem in de buitenruimte.

Technische parameters

Waterspuitdruk	30 ∼ 150 kPa
Inwendige diameter van het sproeihol	φ6,3 mm ((IPX5),Ф12,5 mm (IPX6)
Bewegingssnelheid	De bewegingssnelheid van het drager is instelbaar.
Bestaande ruimtegrootte op gebruikerssite	68m ((LW)
Specificaties van de klantenmonsters	32,53m ((LWH)
Vooraf ingestelde testtijd	Verstelbaar van 1s tot 9999h, 59 min en 59s.
Beproefd oppervlak	De vijf oppervlakken van het buitensysteem ESS, met uitzondering van de bodem.
Verplichtingen inzake de bespuitingsomvang	Het automatische sproeiingssysteem moet de voor-, achter-, linker-, rechter- en bovenste oppervlakken bedekken.
Besproeiingsmethode	Het gehele testproces omvat volledig automatisch sproeien en het bewegingspad van het sproeiingssysteem belemmert het te testen voorwerp niet. Het testproces voldoet aan de voorschriften voor het beschermingsniveau IPX5 zoals gespecificeerd in IEC 60529:2013.
Testtijd	Verstelbaar van 1s tot 9999h, 59 min en 59s.

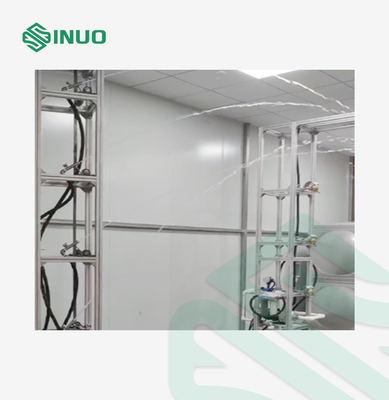

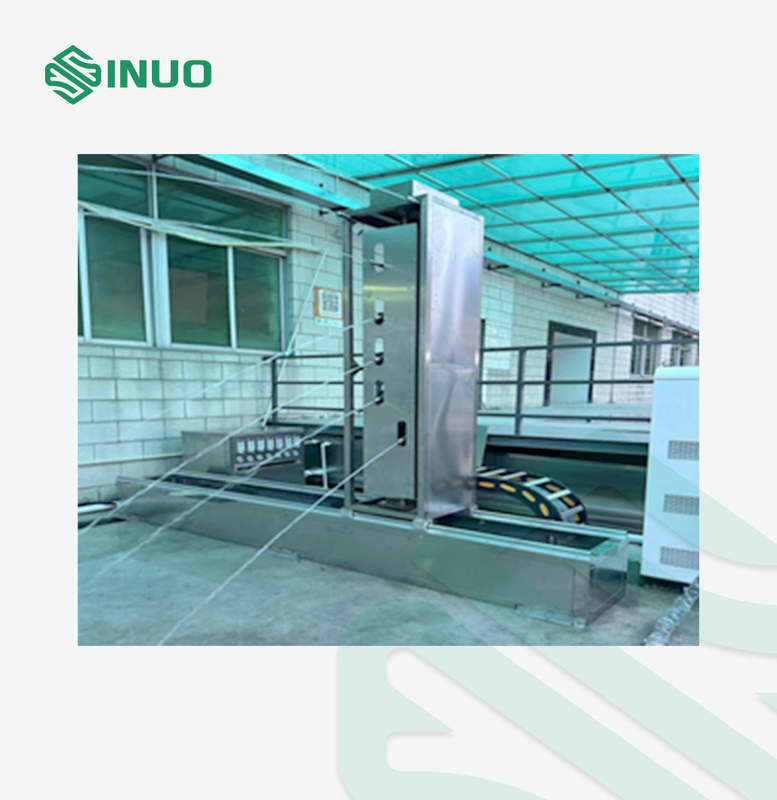

zijdelings bewegende sproeiframe
Hoofdparameters van een zijdelings verplaatsbaar sproeierrek	Het frame is gemaakt van 40403mm aluminium
	De afdichtingsplaat is gemaakt van 1,2 mm roestvrij staal 304 # plaat
	IPX5 mobiel apparaat: servomotorverbinding aangesloten op het rack voor de transmissie
	Schommeltransmissie spuittoestel: instelbaar excentrisch wielschommelmechanisme (schommelhoek wordt bereikt door de excentrische afstand aan te passen)
	Bespuitingskader slag: uitgerust met een servomotor versnellingsbakmechanisme, met een bewegende slag van 3 m.
Schommelmotor	Servomotor en reducer
Mobiele motor	Servomotor en reducer
Vervaardiging	Vervaardiging uit roestvrij staal
Deeltjes	met een breedte van niet meer dan 15 mm

Detail

Waterdichtheid van het oplaadstationproefproefsysteem IEC 60529 1
