Automobiele spectrum zonnessimulatie stralingstest systeem testapparatuur IEC 60904-9

Automobiele spectrum zonnessimulatie stralingstest systeem testapparatuur IEC 60904-9

Merknaam:	Sinuo
Modelnummer:	SNQC1002M
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Vermogen van de lamp:

4000 W

Nominaal vermogen lamp:

4000 W

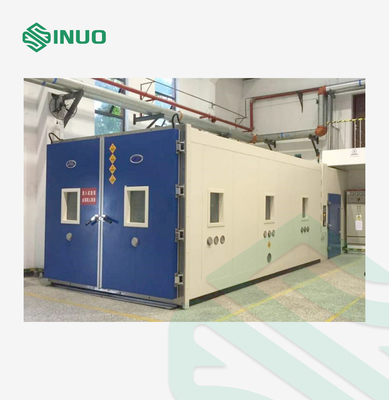

Grootte van de kamer:

6.5m × 2,5m

Eenheden voor de simulatie van zonlicht:

Totaal 21 stuks

Afwijking van het verlichtingssysteem:

≤±5%

Uniformiteit van de lichtintensiteit:

± 10%

Stralingsbereik:

500-1200 W/m2

Toegepaste norm:

DIN 75220 enz.

Verpakking Details:

andere

Levering vermogen:

1 reeksen/maand

Markeren:

Solar Simulation Radiation Test System (Zonnessimulatiesysteem voor het testen van straling)

Spectrum Solar Simulation Radiation Test System (Systeem voor het testen van de straling van het spectrum)

Productbeschrijving

Automobiele spectrum zonne-simulatie stralingstestsysteemtestapparatuur IEC 60904-9

Naleving van normen en bepalingen

MIL-STD 810 Milieutechnische overwegingen en laboratoriumtests

IEC 60904-9 Achtergestelde fotovoltaïsche apparaten - Deel 9: Prestatievereisten voor zonne-simulatoren

IEC60068-2-5 ¢Milieutests-deel 2-5: Test Sa: gesimuleerde zonnestraling op grondniveau en begeleiding voor zonnestralingstests

ISO 12097-2: "Straatsvoertuigen - Airbagcomponenten - Deel 2: Beproeving van airbagmodules"

DIN 75220: Veroudering van automobielcomponenten in zonne-simulatie-eenheden

Overzicht van de apparatuur

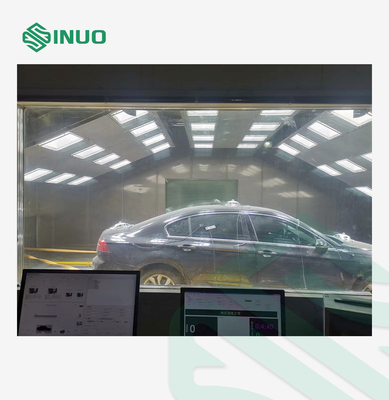

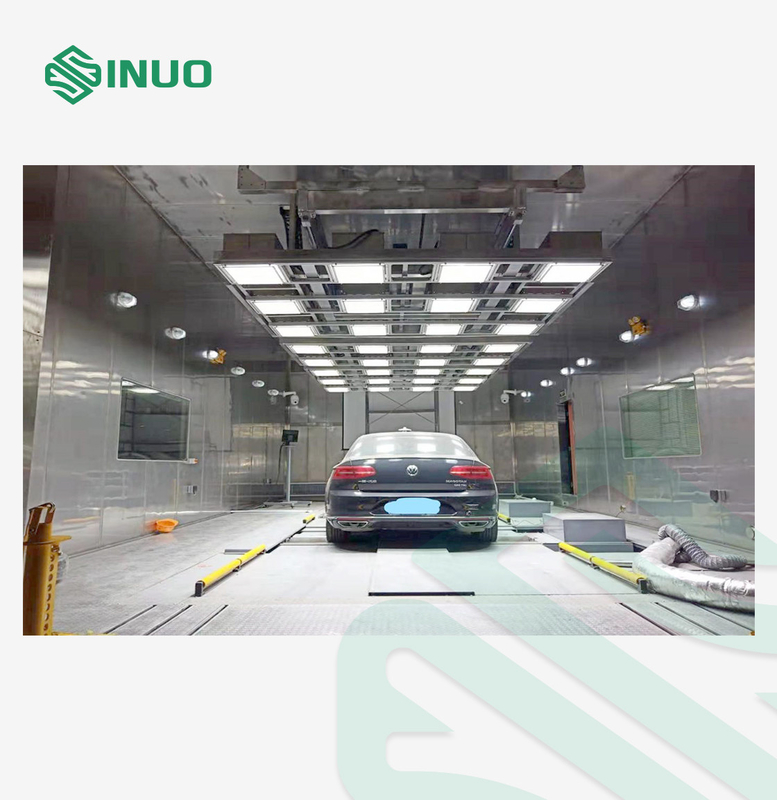

Door het te koppelen aan omgevingsfactoren zoals temperatuur, luchtvochtigheid, regenval en sneeuwval, kan het worden gebruikt om de invloed van directe zonnestraling op het testmonster (thermische, mechanische, chemische, chemische, chemische, chemische, chemische, chemische of chemische) te evalueren.chemische stofHet simulerende zonnestralingssysteem kan alleen worden gebruikt voor het testen van elektronica, maar het kan ook worden gebruikt om de interactie tussen verschillende materialen in het onderdeel te onthullen.materialenEen aantal systemen kan ook worden gecombineerd in een lichtarray door middel van professioneel ontwerp en lay-out, dat kan worden gebruikt bij de tests van auto's, vrachtwagens, fotovoltaïsche modules,treinen en vliegtuigen.

Dit testsysteem bestaat uit een intelligente stroomvoorziening, een geoptimaliseerd ontwerp van de reflectorlampbehuizing, een Osram-metalhalogeenlamp van 2000 W/4000 W, een kast, een verlichtingsmeter, enz.die de omgeving van zonlicht onder verschillende omstandigheden perfect kan simuleren.

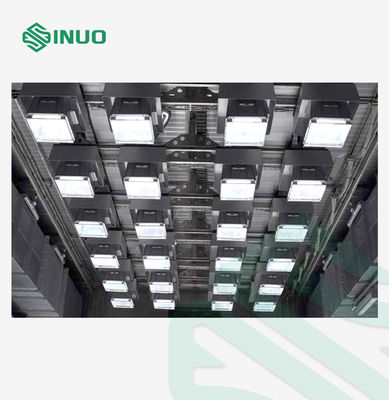

De simulatie-eenheid voor zonlicht bestaat uit een lampenbehuizing, een metalen halogeenlamp en een intelligente voeding die buiten de testkamer wordt geplaatst.en de metalen halogeenlampen worden in de lampbehuising geïnstalleerd en in de testkamer geplaatst volgens het vereiste bestralingsgebied.

Lampbron

De hoofdarm van de lampbron is gemaakt van met zand geblazen aluminiumfolie, waardoor het gewicht van elke zonlichtsimulatie-eenheid wordt verminderd en tegelijkertijd de intensiteit van de lampbron wordt gewaarborgd.Het reflecterende materiaal is een geïmporteerde spiegelbonen aluminium plaat, met een reflectie tot 97%, een gelijkmatige reflectie en geen lichtvlekken.en het optreden van de situatie dat de reflectiviteit sterk wordt verminderd als gevolg van de latere reiniging en vegen wordt verminderd.

Alle structuren en onderdelen van de in de testruimte geïnstalleerde lampbron kunnen een breed temperatuur- en vochtigheidsbereik weerstaan.en de temperatuurweerstand is -70°C~+120°C, waardoor ook het hoogspanningspakket in de lamp voorkomt dat de langdurige weerstand tegen hoge temperaturen in de shell gevoelig is voor veroudering.

Metalen halogeenlampen

Neem de meest geavanceerde metaalhalogeenlamptechnologie aan.

Technische parameters

Stralingsbereik	Maximaal 500-1200 W/m2 (stapsloze aanpassing)
Eenvormigheid van de lichtsterkte op het stralingsoppervlak	± 10%
De afwijking van het verlichtingssysteem binnen 8 uur	≤ ± 5%
Nadat het systeem stabiel oplicht, zal het een stabilisatietijd bereiken van ± 10% van de ingestelde waarde.	≤ 2S

Intelligente vermogen (EPS)

1) Het kan 20% tot 100% output-stap-less aanpassing realiseren, de totale warmteafvoer is klein, en het heeft een verscheidenheid aan besturings- en communicatiemethoden.

2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed, en wordt niet beïnvloed door de ingangsspanning van het net en de koeling.

Display van het bedieningspaneel	Werksituatie	Monitor uitgangsspanning, uitgangsstroom, ingestelde vermogen, module temperatuur, enz. kan worden geselecteerd
Display van het bedieningspaneel	Parameterinstelling	De relevante waarden kunnen flexibel worden ingesteld op basis van de werkelijke vereisten
Beschermings-/alarmfunctie		Overstroom, overspanning, onderspanning, oververhitting, kortsluiting, interne geheugenfout, enz.
Milieu	Omgevingstemperatuur	-10°C+50°C (geen bevriezing)
	Omgevingsvochtigheid	Onder 90%RH (geen vorst)
	Omgeving	Binnen (geen direct zonlicht, geen corrosie, geen ontvlambaar gas, geen olie mist, geen stof, enz.)
	Hoogte	Minder dan 1000 M

Detail

Automobiele spectrum zonnessimulatie stralingstest systeem testapparatuur IEC 60904-9 0
