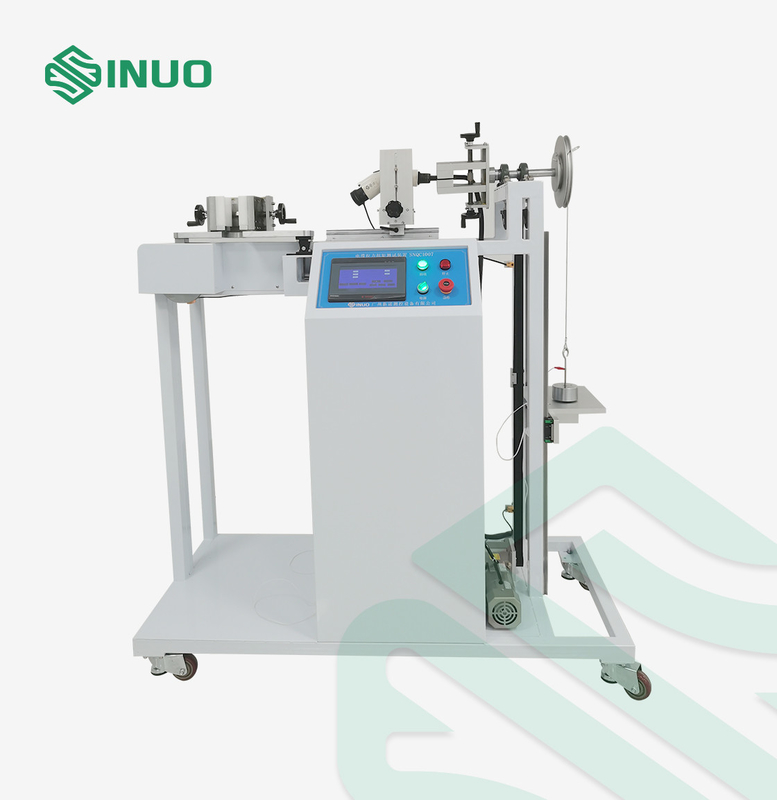

IEC 61851 Testapparaat voor trekkracht en koppel bij kabelverankering

IEC 61851 Testapparaat voor trekkracht en koppel bij kabelverankering

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

Calibration Certificate (Cost Additional)

Afmetingen:

W1600*D600*H1450mm

Gewicht:

180 kg

Rijmodus:

Elektrisch

Dreefkrachtwiel:

R100mm(Ф200mm) ±0,5mm

Strekkingsfrequentie:

1 keer/s

Trekkrachtcycli:

1-999999 cycli

Tijd voor het aanbrengen van koppel:

0-99H59M59S

Bedieningsmodus regelen:

PLC en touchscreen

Verpakking Details:

andere

Levering vermogen:

1 reeksen/maand

Markeren:

Testapparaat voor trekkracht bij kabelverankering

Testapparatuur voor trekkracht en koppel

IEC 61851 EV-aansluittoetsapparatuur

Productbeschrijving

IEC 61851 Testapparaat voor trekkracht en koppel bij kabelverankering

Naleving van normen en bepalingen

Het is ontworpen en vervaardigd volgens IEC 61851-1:2017 clausule 11.6.

Overzicht van de apparatuur

Monsters en beperkingen: laadstation voor elektrische voertuigen.

Testdoel: wordt gebruikt om het vermogen van aansluitkabeltoebehoren van laadstations voor elektrische voertuigen te testen om bepaalde spanning en koppel te weerstaan.

Testbeginsel: De trekkracht wordt gerealiseerd door een motor te gebruiken om een excentrisch wielmechanisme of een schroefmechanisme aan te drijven.Het motortoerental is verstelbaar om ervoor te zorgen dat de trekkracht elke keer nauwkeurig wordt toegepastHet koppel wordt gerealiseerd met behulp van een motor, een dienblad, een gewicht en een tijdrelais.

Structuur en kenmerken:Het gewicht wordt gebruikt om spanning toe te passen, en het gewicht en de koppelarm realiseren koppel.Wanneer het aantal tests of de testtijd is bereiktNa de test mag de maximaal toegestane verplaatsing van de aansluitkabel van het oplaadpistool de standaardwaarde niet overschrijden.

Gebruiksomgeving:

stroomvoorziening: AC220V±10%/50-60Hz, 1 kW; werktemperatuur 0-40°C, luchtvochtigheid 30%-90%;

Afmetingen: ongeveer W1600*D600*H1450mm; gewicht: ongeveer 180kg

Technische parameters

Testinhoud	Versnellingstest en koppeltest van de voedingsstuk en/of voertuigstopkabel van het EV-oplaadstation
Schematisch schema van de apparatuurstructuur	Referentie schema
Besturingsmodus	Automatische besturing met PLC, touchscreen
Rijmodus	Elektrisch
Trek aan.	Voldoen aan de specificaties 160N, 200N, 240N, 250N, 500N, gerealiseerd door superpositie van gewichten
Toegepaste koppel	Voldoen aan de specificaties van 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, bereikt door superpositie van gewichten
Dreefkrachtwiel	R100mm(Ф200mm) ±0,5mm
Strekkingsfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal
Trekcycli	1-999999 cycli, kan worden ingesteld, standaard is 100±1 cycli
Tijd voor het aanbrengen van koppel	0-99H59M59S, kan worden ingesteld
Bescherming tegen stroomstoring	met een vermogen van niet meer dan 50 kW

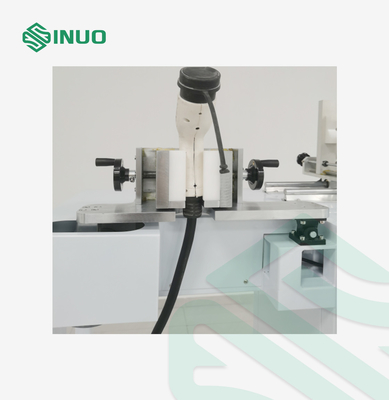

Bevestiging	universele klemmen, één set
Tabel voor de selectie van gewichtsmatching

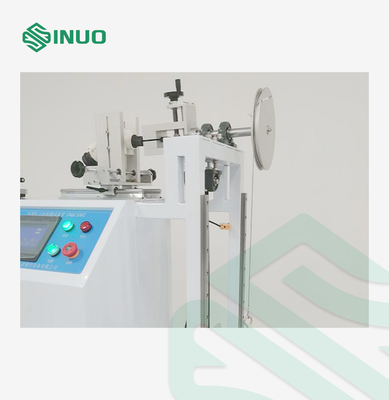

Detail

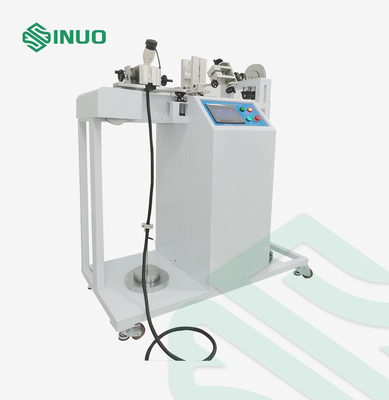

IEC 61851 Testapparaat voor trekkracht en koppel bij kabelverankering 2
