IEC60529 IPX3/4 Spraytestapparatuur voor laadstations en grote producten

IEC60529 IPX3/4 Spraytestapparatuur voor laadstations en grote producten

Merknaam:	Sinuo
Modelnummer:	SN4415
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Watertankcapaciteit:

≤ 80L

Sproeihoekbereik:

±45°

Afmeting van de opening:

Ø0,5 mm

Sferische Diameter:

Sf75.5

Stroomnauwkeurigheid:

± 0,5 L/min

Liftsnelheid:

0-150 mm/s

Stroombereik:

12.5 l/min (elke)

Liftbereik:

400 mm tot 2700 mm

Verpakking Details:

exportverpakking

Levering vermogen:

10 sets per maand

Markeren:

IPX3 Spraytestapparatuur

IEC60529 Spraytestapparatuur

Productbeschrijving

IEC60529 IPX3/4 Spraytestapparatuur voor laadstations en grote producten

Naleving van normen en bepalingen

Voldoet aan IEC60529:2001enzovoort.

Productoverzicht

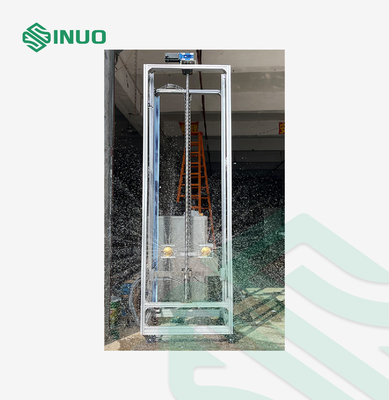

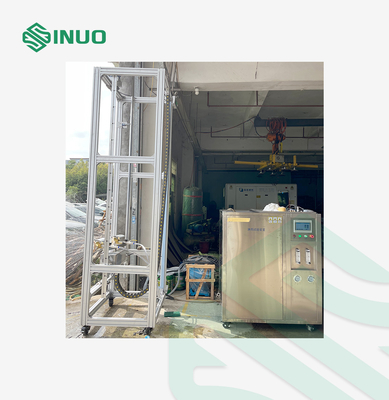

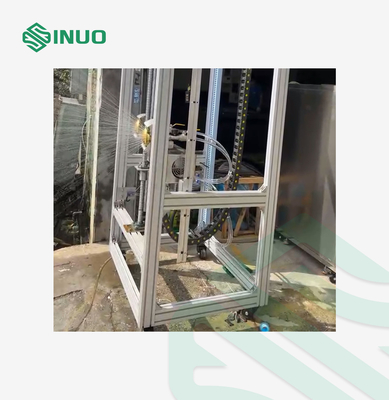

Het testproduct wordt in een open ruimte buiten geplaatst voor sprayproeven op IPX3-4-niveau. IPX3- of IPX4-proeven kunnen worden geselecteerd op basis van de werkelijke situatie van het product.De apparatuur is onderverdeeld in een algemene combinatie (controle, waterreservoir, waterpomp en hefstructuur), die allemaal op mobiele apparaten zijn gemonteerd, worden de waterleidingen en de stroomleiding tijdens het testen achter het mobiele apparaat gesleept.De mobiele rek is uitgerust met twee stuks sprinkler koppenDe afstand tussen de spuitstuk en het monster wordt handmatig verplaatst en het sproeierrek wordt handmatig naar voren geduwd.Het sproeiframe kan op en neer bewegen., en de hoogte van de op- en afbewegbare afstand is 400-3000 mm (de maximale spuithoogte is 2700 mm).De doorstroming van water wordt door de klep (handmatige aanpassing) geregeld en weergegeven door de elektromagnetische stroommeter. Tijdens het testen (testtijd, op- en afloopsnelheid, op- en afloopsnelheid, sproeihoek) kan op het touchscreen worden ingesteld.

Technische parameters

Toepassing	geschikt voor IPX3/IPX4-tests van grote producten;
Openingsopening	Ø0,5 mm
Aantal gaten	121 stuks ((Er is één middengat, de twee binnenste cirkels van 24 stuks gaten hebben een ingesloten hoek van 30°, en de vier buitenste cirkels van 96 stuks gaten hebben een ingesloten hoek van 15°.)
Sferische diameter van het mondstuk	Sf75.5
Structuur	De afneembare bufferstructuur wordt tijdens IPX3-tests geïnstalleerd en tijdens IPX4-tests verwijderd. Het is een aluminium buffer, een tegenwicht van roestvrij staal.
Testtijd	De gebruiker kan ten minste 3 minuten (1min/m2) de tijd instellen (besturing van het besturingssysteem).
Waterdruk	150kpa, de gebruiker kan de druk instellen (gecontroleerd door het besturingssysteem).

Afmetingen van het sproeierrek	900mm800mm3000mm
Liftbereik	400 mm-2700 mm (kan worden ingesteld)
Liftsnelheid	0-150 mm/S (kan worden ingesteld)
Sproeihoekbereik	± 45° (kan worden ingesteld).
Toepassingsgebied	geschikt voor IPX3, IPX4 spuitstuk waterbespuiting en automatische besturing van de gehele waterdichte apparatuur;
Watervoorziening	Watervoorziening met constante stroom
Watertankcapaciteit	≤ 80L
Testwatertemperatuur	Kamertemperatuur
Stroom
watervoorziening	De klep wordt handmatig ingesteld, de stroommeter leest de stroom en de stroom wordt weergegeven op het touchscreen.
Stroombereik	12.5 l/min (elke)
Stroomnauwkeurigheid	± 0,5 L/min
Stroommeter	elektromagnetische stroommeter XYDL-DN15;
Waterpomp	Centrifuge pomp van roestvrij staal;

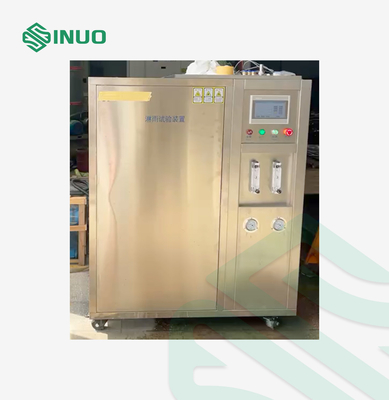

Beheerkast
Stroomdetectie	Elektromagnetische stroommeter, stroomsignaal feedback.
Stroominstelling	Handmatige aanpassing
Controller	Delta PLC
Aanraakscherm	Delta
Beheersfunctie	Constante watertoevoer, testtijdregeling, snelheidsregeling op en neer, afstandsregeling op en neer, regeling van de spuithoek.
Beschermingsfunctie	Leakbescherming, overbelastingbescherming, kortsluitbescherming.
Elektrische onderdelen	Gebruik van bekende merken (Schneider, Izumi, Omron), enz.
Bedradingswerker	Voldoen aan de nationale normen, het elektrische paneel is redelijk aangelegd, de bedrading is stevig en de markeringen zijn duidelijk.

Detail

IEC60529 IPX3/4 Spraytestapparatuur voor laadstations en grote producten 0
