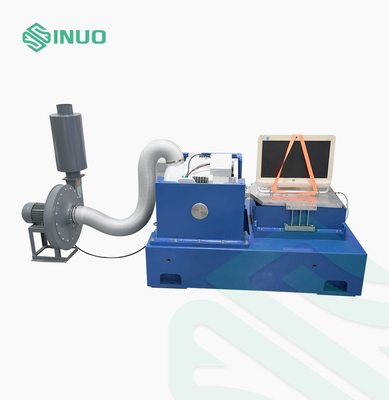

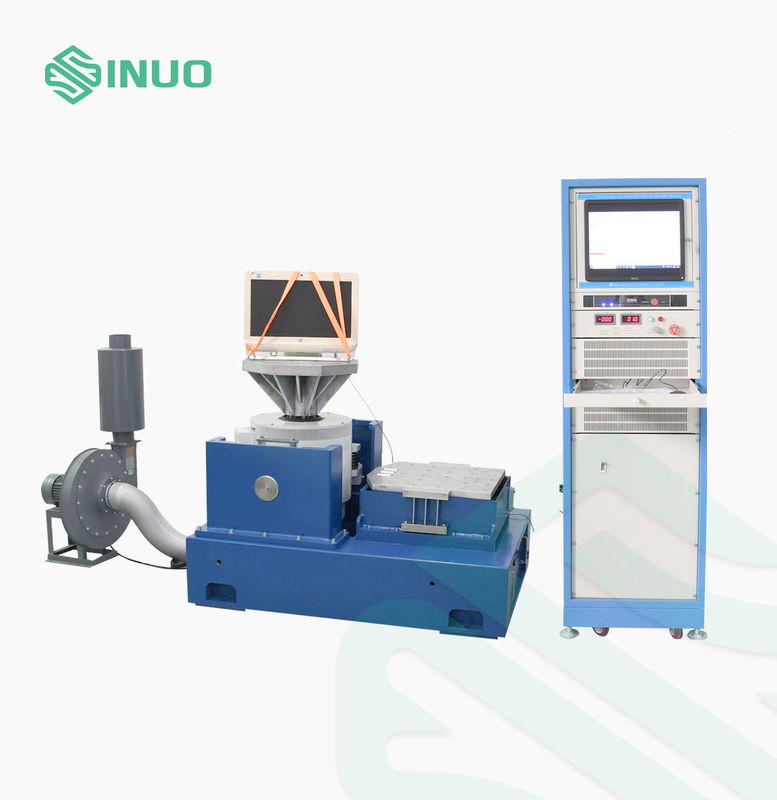

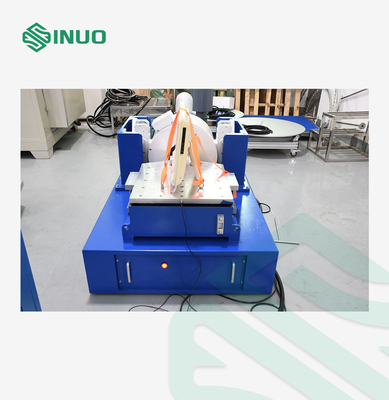

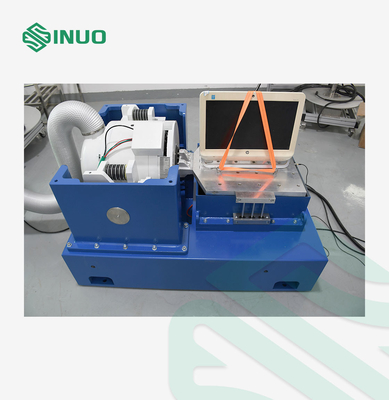

UN 38.3 Sinus Shock Control Vibration 51mm Test Systeem 5 ∼ 3500 Hz

UN 38.3 Sinus Shock Control Vibration 51mm Test Systeem 5 ∼ 3500 Hz

Merknaam:	Sinuo
Modelnummer:	SN553
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Frequentie van trillingsisolatie:

3 Hz

Schroef op de toonbank:

17*M8

Ononderbroken verplaatsing:

51 mm

Magnetische fluxlekken:

< 1 MT

Frequentiebereik:

5 ̊3500 Hz

Sinuskracht:

600 kgf (6000N)

willekeurige kracht:

600 kgf (6000N)

Invalkracht:

1200 kgf (12000N)

Verpakking Details:

Verpakking voor uitvoer

Levering vermogen:

10 sets per maand

Markeren:

51 mm trillingstestsysteem

Vibratie-testsysteem van 3500 Hz

IEC60335-2-24 Trillingstestsysteem

Productbeschrijving

UN 38.3 Sinus Shock Control Vibration 51mm Test Systeem 5 ∼ 3500 Hz

Naleving van normen en bepalingen

Dit trillingssysteem wordt vereist volgens VN-Verdrag 38.3, punt 4.3 test T.3, IEC 62133-1:2017, punt 7.2.2, IEC 62133-2:2017, punt 7.3.8.1, enz.

Productoverzicht

Vibratieonderzoek is het opwinden of schokken van een onderdeel of apparaat om te zien hoe het in een echte omgeving zou reageren.van industriële producten zoals printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Technische parameters

Vgenerator voor trillingen	DC-600	DC-2000
Sinuskracht	600 kgf (6000N)	2000 kgf (20000N)
Willekeurige kracht	600 kgf (6000N)	2000 kgf (20000N)
Invalkracht	1200 kgf (12000N)	4000 kgf (40000N)
Frequentiebereik	5 ̊3500 Hz	5 ̊3500 Hz
Voortdurende verplaatsing	51 mm	51 mm
Frequentie van trillingsisolatie	3 Hz	2.5Hz
Resonantiefrequentie van niveau één	3300 ± 5% Hz	2600 ± 5% Hz
Schroef op de toonbank	17*M8	17*M10
Magnetische fluxlekken	< 1 MT	< 1 MT
Maximale snelheid	2 m/s	2 m/s
Maximale versnelling	750 m/s²(75 g)	980 m/s²(100 g)
Equivalente massa van bewegende onderdelen	8 kg	20 kg
Dynamische spoeldiameter	Φ230 mm	Φ280 mm
Max. laden	300 kg	300 kg
Gewicht	590 kg	2695 kg
Schakelversterker	(KA-5)	KA-21
Versterkeruitgang	5 kVA	21 KVA
Nominale uitgangsspanning	120 Vrms	120 Vrms
Signal/geluidsverhouding	> 65 dB	> 65 dB
Efficiëntie van de vermogenversterker	> 95%	> 95%
Bescherming van het systeem	Temperatuurbescherming, oververplaatsingsbescherming, overspanningsbescherming, overstroombescherming, onderspanningsbescherming, externe bescherming, logische foutbescherming	Temperatuurbescherming, oververplaatsingsbescherming, overspanningsbescherming, overstroombescherming, onderspanningsbescherming, externe bescherming, logische foutbescherming
Afmetingen	1800900800 mm	1800900800 mm
Gewicht	240 kg	450 kg

Detail

Vibratie-machine selectie formule en trillingsgenerator structuur diagram

1- de door het bedrijf van de klant aangeboden testomstandigheden;

2Testtype: sinus sweep; willekeurig

3Frequentiebereik: 2-5000 Hz

4. Formule: A(g)=(2πf) 2Dcm/980 A=0.002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

Vibratietafel Lichaamsconfiguratie

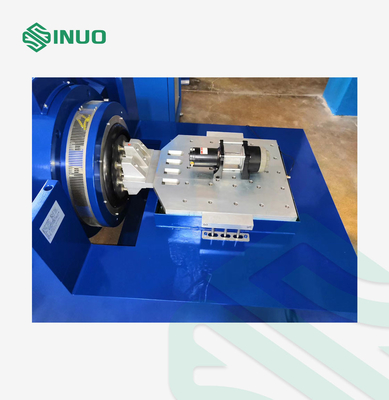

1Verplaatsbare spoel.

De trillende tafel is uitgerust met gegoten en met de hand bewerkte bewegende spoelen, een opto-elektronisch laadondersteuningssysteem en een dubbellagers axiale begeleiding.Dual bearing begeleiding is een uniek kenmerk dat helpt bij het verminderen van dynamische axiale kruising en rotatie tijdens trillingen testen voor een superieure duurzaamheid.

2Excitatie spoel.

Dubbele magnetische circuitstructuur, laag fluxlek, gelijkmatig magnetisch veld.

3. lichaamsoppervlak

Met behulp van geavanceerde fosfatering en autoverftechnologie heeft het langdurige slijtage- en roestbestrijdende effecten.

4- koelkast voor tafel:

De spiraal heeft een honingraat luchtkanaal en de middelste magnetische ring heeft een dubbele laag shunt luchtkanaal.Een nieuw luchtkanaalontwerp wordt aangenomen om het koeleffect te verbeteren.

UN 38.3 Sinus Shock Control Vibration 51mm Test Systeem 5 ∼ 3500 Hz 0
