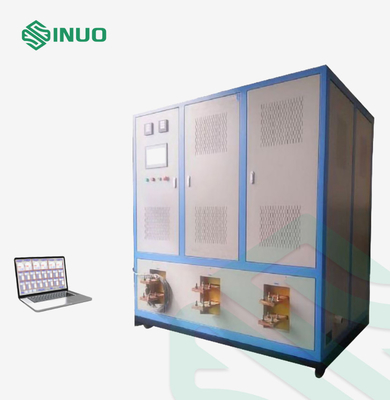

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem

Merknaam:	Sinuo
Modelnummer:	SNQC1020A
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 Sets Per Month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Certificering:

Calibration Certificate (Cost Additional)

Bereik van ontladingsspanning:

Dc10-300V

Discharge peak limit current:

Not less than 14KA

Piekstroom van de ontlading:

Digitaal configureerbaar

Discharge voltage:

Programmable control

Apparatenvoeding:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Huidige Nauwkeurigheid:

Niveaus 0,5 of hoger, resolutie ≤ 1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Markeren:

Kortcircuitsysteem voor het testen van de weerstand tegen stroom

300V kortsluitingstestsysteem

IEC 62368-1 Testapparatuur voor elektrische voertuigen

Productbeschrijving

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem

Naleving van normen en bepalingen

Voldoet aan aanhangsel R in IEC 62368-1:2019.

Productoverzicht

Het systeem gebruikt een energieopslagtoestel om energie op te slaan volgens de ingestelde parameters en ontslaat wanneer de ingestelde spanning wordt bereikt om de grote stroomuitgangstestfunctie te realiseren.De frequentie van de verzwakkingsoscillatie van de stroom is 50 ± 2 Hz, waarbij de frequentie van het vermogen wordt gesimuleerd en de piekstroom 14KA (10KA sinusgolfpiek) kan bereiken, wordt deze automatisch opgeladen voor de volgende testronde nadat de ontlading is voltooid.

Tijdens het testproces wordt de golfvorm van de ontladingsstroom geregistreerd en wordt de stroom-tijdcurve automatisch gegenereerd.

Voldoen aan de testvereisten voor een stroomtoevoervermogen van 300 V*10KA=3MVA in gewone laboratoria;

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem 0

In het bovenstaande schematische blokdiagram is het ontwerp gedempte verzwakkingsscillatie (α<1), en de lusvergelijking is:

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem 1

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem 2

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem 3

De werkelijke golfvorm van de stroom is weergegeven in figuur a hierboven.

Technische parameters

Piekstroom van de ontlading	Digitaal configureerbaar
Ontladingsspanning	Programmeerbare bediening
Bereik van ontladingsspanning	DC10-300V, automatisch bediend door programma
Grensstroom van de ontlading	ten minste 14KA (piekwaarde van sinusgolf van 10KA)
Tijd voor de ontlading	Minimaal 20 ms, afnemende oscillatie volgens de sinusvormige curve (gebruik van speciale laad- en ontladingscomponenten voor efficiënte energieopslag, geen geheugen-effect, lange levensduur)
Afwijkingsbereik tijdens de test	Strom 95% ~ 105%; spanning 100% ~ 105%; frequentie 95% ~ 105%;
Huidige nauwkeurigheid	Niveaus 0,5 of hoger, resolutie ≤ 1A;
Spanningsnauwkeurigheid	"Technologie" bedoeld in 1C001.a. of 1C001.c.
ontladingsweerstand	1.Gemaakt van constant draad materiaal, de weerstand is stabiel en betrouwbaar voor een lange tijd 2. Speciale hoge stroom contactor schakelaar wordt gebruikt voor het schakelen van de besturing
Stroomgolfvorm	Met behulp van een zeer nauwkeurige Rogowski spoelmeting bedraagt het meetbereik 20KA en kan de bandbreedte 2MHz bereiken.
Controlehost	1Gebruik een geïntegreerde LCD touchscreen computer host met een 15-inch monitor, 64G solid-state drive en 8G geheugen. 2- Configureer een high-speed data acquisition card om de golfvorm van de ontladingstroming nauwkeurig te meten. 3De huidige golfvormcurve kan worden opgeslagen en geëxporteerd. 4Nadat de parameters zijn ingesteld, test het programma automatisch, analyseert het automatisch de lusimpedantie en past het automatisch de spanning aan.
Beschermingsfunctie	met een vermogen van niet meer dan 50 W
Device-uitvoerinterface	A. Beschermingsschakelaar SCPD (zoals 25A) of veiligheidsbeveiliging: de gebruiker kan deze zelf extern aansluiten B. Uitgangsdraad: de gebruiker kan het draadnummer zelf aansluiten op basis van de doorsnede van het draadnummer C. Wanneer de apparatuur de fabriek verlaat, wordt er een acrylbescherming aangeboden die kan worden aangepast aan de meeste producten die worden getest.
Stroomvoorziening van het apparaat	AC220V 50Hz/60Hz,5KVA,
Afmetingen van de apparatuur	Bij de toetsing van de in punt 3.4.1 van dit reglement vermelde parameters moet de in punt 3.4.2 van dit reglement vermelde methode worden toegepast.
Gewicht van de apparatuur	750 kg
Werkomgeving	Temperatuur 0-30°C, relatieve luchtvochtigheid niet meer dan 80% en geen condensatie, stoom en corrosieve gassen

Detail

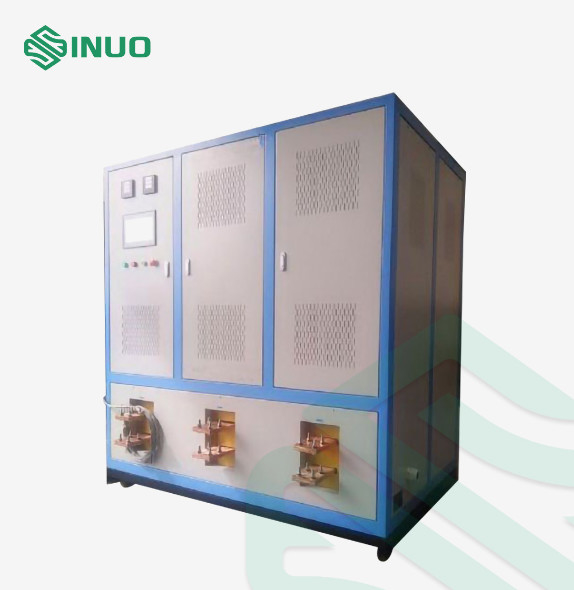

IEC62368-1 300V beperkt kortsluitstroom-standhoudingssysteem 4
