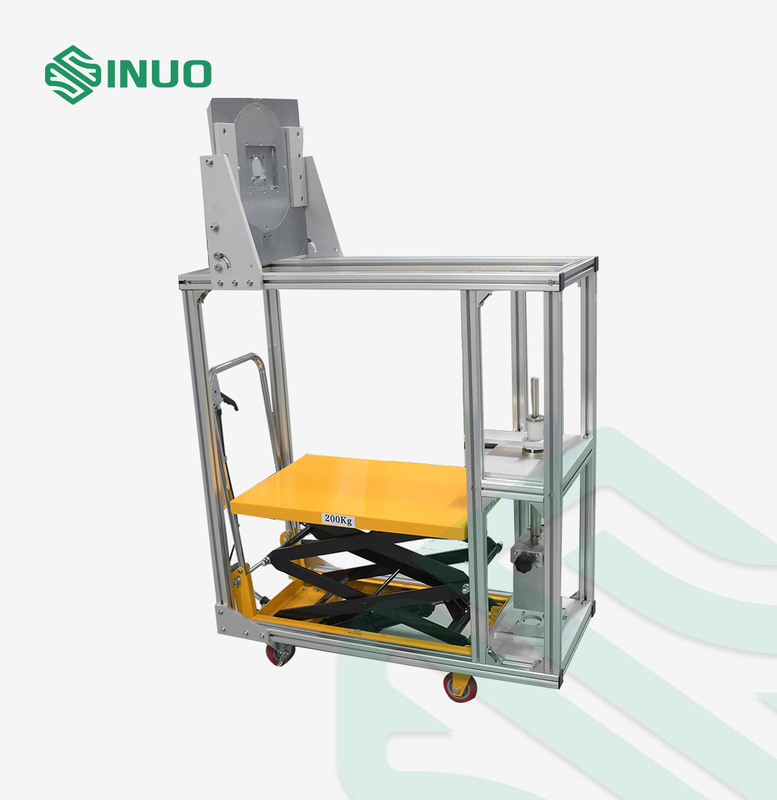

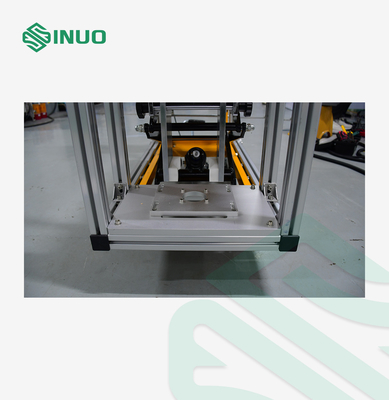

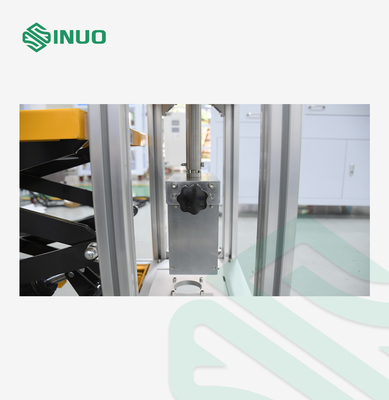

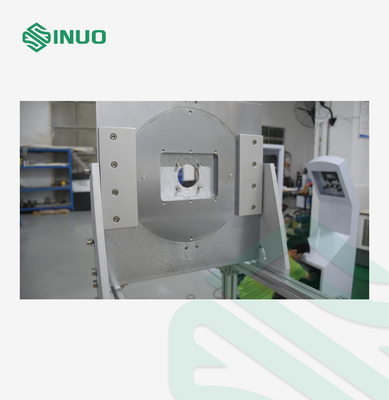

IEC 62196-1 Interface voor het opladen van elektrische voertuigen Mechanische belastingtesttoestel

1De laadlasttest moet aan de voorschriften voldoen.

De totale massa van de teststroomstop of de testvoertuigstop, het klemtoestel, het draagtoestel, het hoofdgewicht,en aanvullende gewichten moeten een trekkracht uitoefenen die voldoet aan de bepalingen van tabel 1.De massa van het extra gewicht moet zodanig zijn dat het een kracht uitoefent die gelijk is aan een tiende van de uittrekkingskracht.en laat dan het extra gewicht op het hoofdgewicht vallen vanaf een hoogte van 5 cm.

Grafiek 1 zwaartekrachtbelasting met verschillende nominale stromen

Gewichtskeuze

Selecteer volgens tabel 1 een passend gewicht op basis van de stroom en voer de test uit.5

300N=270+30

440N=396+44

660N=396+44+154+66

750N=396+154+44+66+15+75

Onder hen zijn 148,5N, 270N en 396N de belangrijkste gewichten met haakjes.

In SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75

De vorm en afmetingen van extra gewichten met doorlopende gaten zijn weergegeven in de bijgevoegde figuur SN1013C-13.

De code kan later aangepast worden.

2De test van de uittrekkingskracht van de oplaadstok moet aan de voorschriften voldoen.

Verwijder de olie van de pen voor de test en trek de teststroomstok of de inzetdoos van de stok van het testvoertuig gedurende 10 cycli uit het stopcontact of uit het stopcontact.Klem het dan op de armature met een stekker en doe de test opnieuw. De oplaadstok hoeft zich niet met een gelijkmatige snelheid te bewegen bij het uittrekken of aansluiten,en de invoegkracht en de uittrekkingskracht zijn gelijk aan de zwaartekracht van het gewicht en de stekker en zijn verticaal naar beneden gericht.

3. Teststandaard stekker

De teststop bestaat uit fijn gemalen contacten van gehard staal met een oppervlaktebuigzaamheid van niet meer dan 0.8 μm over de werklengte en op een nominale afstand met een tolerantie van ±0Voor andere soorten pinnen moeten de afmetingen van de pinnen of de afstand tussen de oppervlakken van de pinnen voldoen aan de in de desbetreffende normen vermelde minimumafmetingen.

Detail
