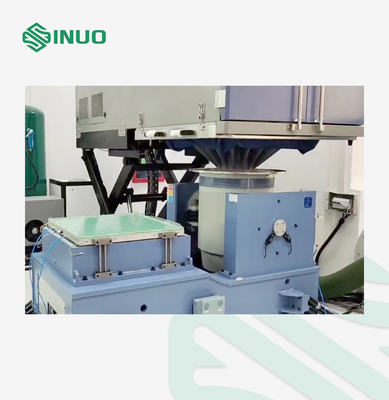

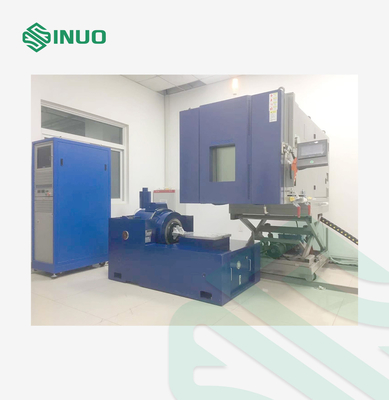

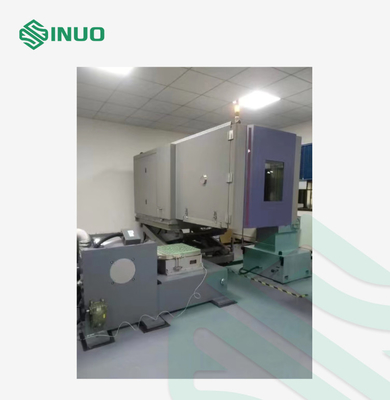

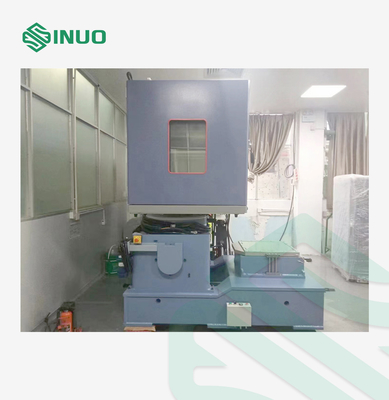

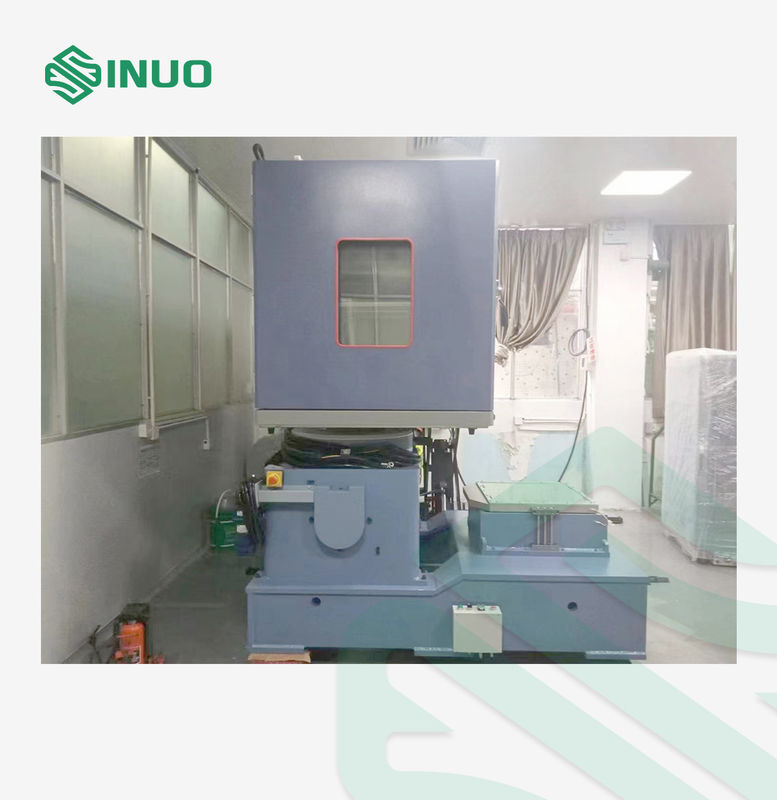

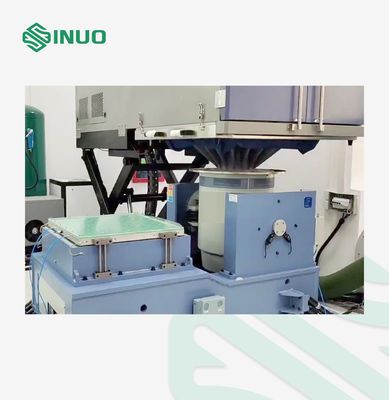

IEC60068-2-2 Vibratieschaakmachine met testapparatuur voor klimaatkamers -40°C+180°C
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sinuo |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | SN888-5400L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Verpakking Details: | Verpakking voor uitvoer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Maximumverplaatsing: | 76 mm blz | Maximale snelheid: | 2.0m/s |
|---|---|---|---|
| Maximumversnelling: | 90 g | Hulpbelasting: | 400 kg |
| Bewegende Roldiameter: | F320 mm | Gewicht bewegende spoel: | 25 kg |
| LUF lekkage: | < 10 gauss | Toelaatbaar zonderling ogenblik: | 500N.m |
| Hoog licht: | Vibratieschaakmachine voor klimaatkamers,IEC60068-2-2 Trillingsshaker,Vibratieschaakers |
||
Productomschrijving
IEC60068-2-2 Vibratieschaakmachine met testapparatuur voor klimaatkamers -40°C+180°C
Naleving van normen en bepalingen
IEC 60068-2-1:2007 Milieutests voor elektrische en elektrische producten - Deel 2-1: Tests-Test A: koud, IDT
IEC60068-2-2: 2007 Omgevingsonderzoek - Deel 2-1:Tests - Test B - Droge hitte, IDT
IEC60068-2-30:2005 Omgevingsonderzoek-deel 2-30:Tests-Test Db.: vochtige hitte, cyclische (12h+12h cyclus),IDT
IEC60068-2-78:2001 Omgevingsonderzoek-deel 2-78:Tests-testcabine: vochtige hitte, constant
staat, IDT
Overzicht van het product
Het wordt gebruikt om temperatuur- en vochtigheidsverandering omgeving voor ruimtevaart, luchtvaart, luchtvaart petroleum, chemicaliën, elektronica,communicatie- en andere wetenschappelijke onderzoeks- en productie-eenhedenTegelijkertijd kan de elektrische trillingsspanning op het testmonster worden toegepast volgens de gespecificeerde periode in de testkamer om de betrouwbaarheid en adaptie van het monster te testen.De productinleiding is in twee delen verdeeld:, het eerste deel is Elektromagnetische trillingstestmachine SN553-EV322HG120VT120.GP.VCS-2, en het tweede deel is Temperatuur, vochtigheid en trillingen Drie uitgebreide testkamer SN888-7200B-CT.
Technische parameters
| Invoerkanaal | |
| Aantal ingangskanalen | 2 gelijktijdige invoerkanalen |
| Invoersignaaltype | Spanning/lading |
| Invoerweerstand | > 110 kΩ |
| Maximaal spanningsinvoerbereik | ±10V |
| Maximaal laadbereik | ±10000 stuks |
| SNR | > 100 dB |
| Filter | 160 dB/octaaf analoog filter |
| Invoerinterface | Drie optionele ingangen: spanning, ICP en lading |
| Maximale invoer | 士10VPEAK |
|
Analoog/digitale omzetter (ADC) |
een resolutie van 24 bits, dynamisch bereik: 114 dB, maximale bemonsteringsfrequentie 192 kHz |
| Kenmerken van het circuit | De ingangsinterface heeft een ingebouwde ICP-constante stroombron en een ladingversterker, met twee bereikken van 10V/1V en optionele AC/DC-koppeling, en een analoog anti-aliasingfilter. |
| Uitgangskanaal | |
| Aantal uitgangskanalen | 2 uitgangskanalen |
| Type uitgangssignaal | Spanningssignaal |
| Uitgangsimpedantie | < 30Ω |
| Maximaal uitgangsspanningsbereik | ±10V |
| Maximale uitgangsstroom | 100 mA |
| Amplitude nauwkeurigheid | 2 mV |
| Harmonische vervorming | < 95 dBfs |
| Filter | 160 dB/octaaf analoog filter |
| Kanalmatching | Amplitude 0,04 dB, fase ± 0.5 |
|
Digitale/analoge omzetter (DAC) |
24-bits resolutie, dynamisch bereik: 120 dB, maximale bemonsteringsfrequentie 192 kHz |
| Kenmerken van het circuit | Analoog anti-aliasingfilter; uitgangsbeschermingscircuit |
| Testtype | Willekeurige trillingsregeling/sinusoïdale regeling/typische schokregeling |
Beschrijving van de functie van de digitale trillingsregelaar
Willekeurige controle
Volgens het door de gebruiker gedefinieerde vermogensspectrumdiagram (gemaakt door de doelspektrumeditor) gebruikt de willekeurige besturing de methode van transferfunctie-equalization.Continu uitvoeren van gaussische willekeurige signalen om snel real-time en nauwkeurige meerkanaals gesloten-lusbesturing te implementerenIngebouwde adaptieve besturingsalgoritmen reageren snel op niet-lineariteiten, resonantiefrequentie en veranderingen in belasting.
Frequentiebereik: 0~4800Hz, uitbreidbaar tot 18750Hz
Resolutie: 100, 200, 400, 800, 1600, 3200 spectrale lijnen
Sturingspanningsbereik: > 90 dB
Beheersstrategie: enkelkanaalbeheersing, gewogen gemiddelde, maximale waarde, minimale waarde.
Sine controle
Sinus biedt analoge kwaliteit sinus- en sinus-sweepsignalen met controle over de amplitude van de sinusgolfvorm.en de duur van het verblijf kan worden bepaald door het instellen van de tijd of het aantal cycli van het sinussignaal.
Frequentiebereik: 1 Hz~5000 Hz, uitbreidbaar tot 10000 Hz
Gesloten lustijd: 5 mS
Harmonische vervorming: < 100 dB
Frequentiesweep modus: lineaire frequentiesweep 0~6000 Hz/min. Logaritmische sweep 0~100 Oct/min
Veegrichting: op, neer
Duur van het vegen: kan worden ingesteld als het aantal vegen of testtijden.
Klassieke schok
Adopteer de transferfunctie-evaluatiemethode, ondersteun halve sinusgolf, belgolf, rechthoekige golf, trapeziumgolf, voorste piek zaagtandgolf, achterste piek zaagtandgolf, driehoekige golf.Gebruikers kunnen ook de piekwaarde van de puls invoeren volgens hun behoeften.
Pulsduur van 0,5 tot 3.000 mS
Maximale analysebandbreedte 18750 Hz
Framegrootte: maximaal 16384
Voldoen aan de normen: MIL-STD-810 (Amerikaanse militaire norm), ISO-norm, door de gebruiker gedefinieerde onderbrekingsbeheerslimiet.
Detail
