IEC60068-2-78 Elektromagnetische trillingstestmachine Sine Willekeurige klassieke schok
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sinuo |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | SN553-EV322HG120VT120.GP.VCS-2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Verpakking Details: | Verpakking voor uitvoer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Maximumverplaatsing: | 76 mm blz | Maximale snelheid: | 2.0m/s |
|---|---|---|---|
| Maximumversnelling: | 90 g | Hulpbelasting: | 400 kg |
| Bewegende Roldiameter: | F320 mm | Gewicht bewegende spoel: | 25 kg |
| LUF lekkage: | < 10 gauss | Toelaatbaar zonderling ogenblik: | 500N.m |
| Hoog licht: | Klassieke schok-elektromagnetische trillingstestmachine,Sine Random Electromagnetic Vibration Testing Machine,IEC60068-2-78 Elektromagnetische trillingstestmachine |
||
Productomschrijving
IEC60068-2-78 Elektromagnetische trillingstestmachine Sine
Naleving van normen en bepalingen
volgens nationale en internationale normen, zoals GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.
Overzicht van het product
Vibratieonderzoek is het opwinden of schokken van een onderdeel of apparaat om te zien hoe het in een echte omgeving zou reageren.van industriële producten zoals printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.
Technische parameters
| A20T34 Parameters van de generator voor elektromagnetische opwinding | |
| Maximale sinusvormige opwindingskracht | 2200 kg.f piek |
| Maximale willekeurige opwindende kracht | 2200Kg.f rms |
| Maximale slagopwekkingskracht | 4400 kg.f. |
| Frequentiebereik | 1 ‰ 3000 Hz |
| Maximale verplaatsing | 76 mm pp |
| Maximale snelheid | 2.0m/s |
| Maximale versnelling | 90 g |
| Resonantiefrequentie van eerste orde | 3200 Hz ± 5% |
| Hulpbelasting | 400 kg |
| Frequentie van trillingsisolatie | 2.5 Hz |
| Bewegende spoeldiameter | F320 mm |
| Gewicht van de bewegende spoel | 25 kg |
| Schroef op de tafel. | 17 × M10 |
| Stroomlekken | < 10 gauss |
| Toegelaten excentrisch moment | 500 N.m. |
| Grootte van de apparatuur | L 1200 mm × W 870 mm × H 1100 mm (verticale tafel) |
| Gewicht van de apparatuur | 1700 kg (exclusief horizontale schuiftafel) |
| LA-22K digitale schakelversterker | |
| Uitgangsvermogen | 22 KVA |
| Uitgangsspanning | 100 V |
| Uitgangsstroom | 220A |
| Efficiëntie van de versterker | ≥ 90% |
| SNR | > 75 dB |
| Harmonische vervorming | 00,5% THD @ 500Hz |
| Invoersignaalbereik | ±10 Vpiek |
| UitgangsDC-stabiliteit | < 5mVdc |
| Gewicht van de versterker | 500 kg |
| Versterkergrootte | W 880 mm × D 580 mm × H 1520 mm |
| Servo-beschermingssysteem | |
| Functie | Temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, regelstroomvoorziening, logische storing, ingangsfaseverlies |
| Digitale trillingsregelaar VCS-2 | |
| Hardwarekonfiguratie | 2 gelijktijdige invoerkanalen, 1 uitgangskanal |
| Beheersfunctiemodule | Sinus, willekeurige, klassieke schok |
| Beheerscomputer | Originele Acer-computer met 17" LCD-monitor, toetsenbord/optische muis |
| Software | Engelse werking, tijd domein en frequentie domein analyse, signaalbron, sinus frequentie sweep analyse, etc. Het kan automatisch WORD test rapporten genereren.opslaan van de signalen en gegevens, en stel testparameters en analysefuncties vast. |
| Besturingssysteem | Windows 10 |
| Versnellingssensor LAB |
Frequentiebereik: 1-12000 Hz Gevoeligheid: 50mv/g Temperatuurbereik: -24 - 250°C |
| VT120 verticale verlengtafel | |
| Materiaal | Magnesiumlegering, oppervlakhard geanodiseerd |
| Tafelgrootte | 1200 mm × 1200 mm |
| Vaste opening | M10 schroefmouw van roestvrij staal, duurzaam en slijtvast |
| Hoogste gebruiksfrequentie | 350 Hz, willekeurig 2000 Hz |
| Gewicht | Ongeveer 120 kg. |

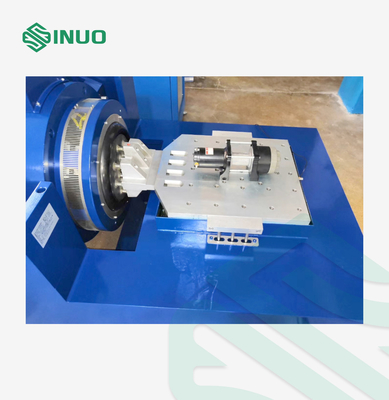

| HG120 horizontale schuiftafel met oliefilm | |
| Materiaal | Magnesiumlegering, oppervlakhard geanodiseerd |
| Tafelgrootte | 1200 mm × 1200 mm |
| Vaste opening | M10 schroefmouw van roestvrij staal, duurzaam en slijtvast |
| Hoogste gebruiksfrequentie | Sine 2000 Hz, willekeurige 2000 Hz |
| Gewicht | Ongeveer 227 kg (zonder aansluitkop) |
| B752S koelventilator ((inclusief geluidsdemper) | |
| Vermogen van de ventilator | 7.5 kW |
| Ventilatorstroom | 22 m3/min |
| Elektrische vereisten | |
| Stroomvoorziening | 3 fasen 380V/50Hz, 35 KVA |
| Gecomprimeerde lucht | 0.6Mpa |
| Grondweerstand | ≤ 4Ω |
Detail
