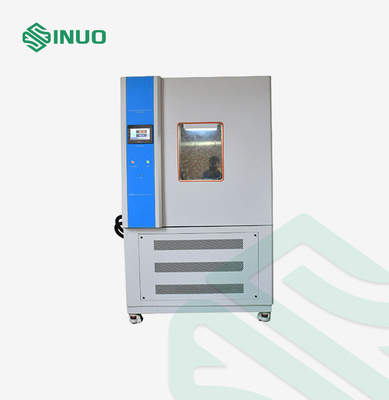

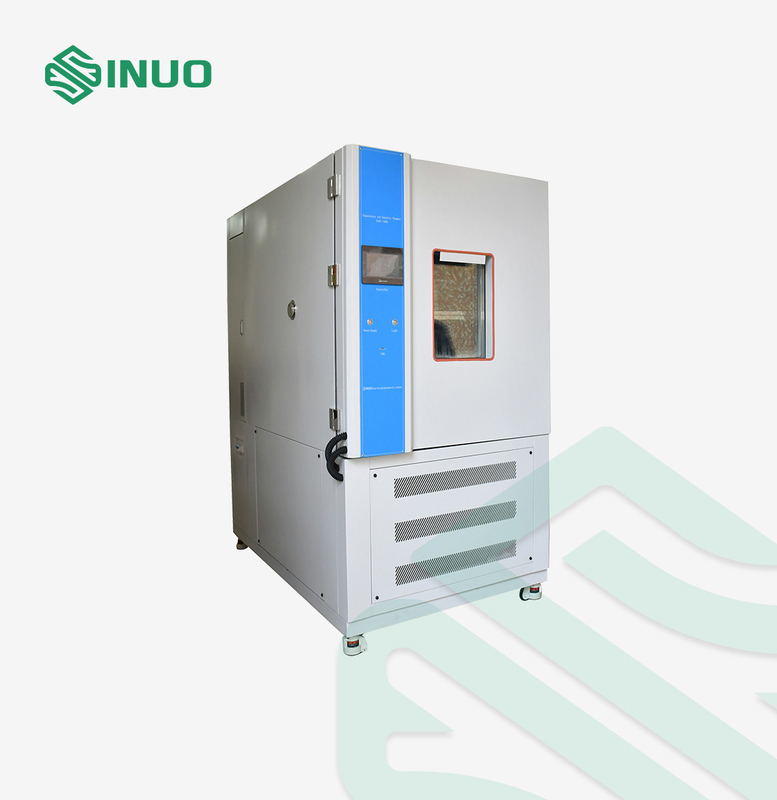

IEC60068-2-78 -70°C Koudgebalanceerde testkamer met constante temperatuur en vochtigheid 1000L

(20%98) %RH

(temperatuur: 20°C ∼ 85°C, verwijzen naar de temperatuur- en luchtvochtigheidsbeheersbare reeksgrafiek, geen actieve warmtebelasting)

Om het gemiddelde van negen punten te testen wordt een gewicht gebruikt; elk testpunt ligt horizontaal op 1 meter afstand van de geluidsbron en 1 meter boven de grond.)

Een geluidsniveau≤70 dB (A)

(gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25°C en een lage echo;

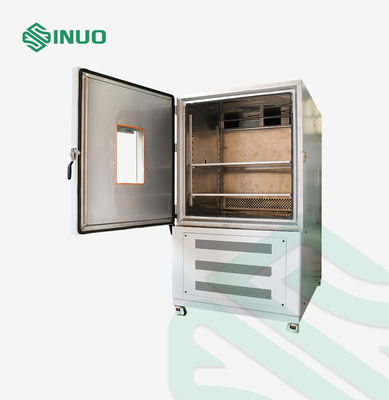

Geïsoleerde omhulsel van gebouwen

1.Boksisolatiemateriaal: 100 mm hoogtemperatuurbestendige stijve polyurethaanfoom.

2De deur isoleert met 100 mm hoogtemperatuurbestendige polyurethaanfoom.

3. Buitenwandmateriaal: A3 spuitplaat

4Inwendige wandmateriaal: geborstelde roestvrijstalen plaat SUS#304.

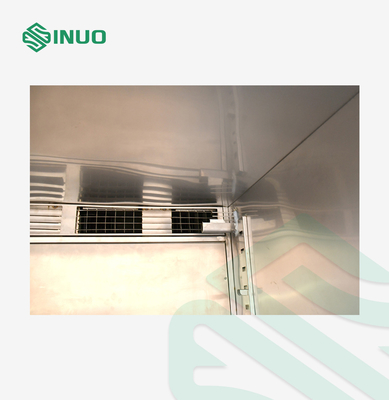

1.Ventilator, verwarmer, verdamper (ook ontvochtigingsapparaat), afvoerapparaat, drukbalanspoort, instelbare luchtleidplaat, temperatuursensor

2Centrifuge ventilatoren met lange as van roestvrij staal: 4 stuks/90 W.

1. energiebesparende lampen in de doos: LED-energiebesparende lampen

2. een plat ingebed handvat,

3Loodgat: φ50 mm 1 stuk

4. Venster 400x600x40mm 3-laag vacuüm gehard glas.

5Deursluiting: SUS #304 geïmporteerd

1. is uitgerust met een veiligheidsdeurvergrendelingsmechanisme (de deur kan in de testruimte worden geopend) en is voorzien van elektrische verwarming om condensatie te voorkomen;en het zichtbereik van het isolatieglas-waarnemingsvenster is ongeveer (W400×H600mm)Elektrisch verwarmingsapparaat om condens op de deur te voorkomen

2De deur met één stuk opent naar buiten, met het scharnier aan de linkerkant en het handvat aan de rechterkant (als de voorzijde van de doos is gericht).

1Verwarmingsvermogen: ongeveer 4 kW

2. Verwarmingsregelmethode: SSR (Solid State Relay) contactloze gelijkperiodieke pulsbreedte modulatie

3Elektrische verwarmingstoestel van roestvrij staal met een scharniervormige warmtepijp

1. Koelmethode: luchtkoeling

2Hitachi of Emerson laagtemperatuur- en laagruisvortex ultralaagtemperatuurkoelsysteem (luchtgekoelde warmteafvoermethode).

1In vergelijking met het traditionele ontwerp is de besturingsstabiliteit en reproduceerbaarheid hoger en bereikt het een superefficiëntie van energiebesparing en meer energiebesparing.

2- Automatische aanpassing van de koude steenkoolstroom om de verwarmingsbelasting van het te testen product effectief weg te nemen en Duitse/Japanse technologie

Technologische synchronisatie.

1De versperringstoestellen zijn voorzien van ingevoerde koelaccessoires van Chiming.

2De condensator en de verdamper gebruiken een aluminium vin-apparaat van het type AC&R met dubbele spoiler.

1Het koelsysteem is ontworpen met trillings- en geluidsreductiemaatregelen zoals schokdemperbuizen.

2. Compressor teruglucht koelcircuit

3- Verdampingsdrukregulerende klep.

4. De regelaar van het besturingssysteem past de bedrijfsomstandigheden van de koelcompressor automatisch aan volgens de testomstandigheden,en kan de uitgangskoelcapaciteit regelen om het principe van energiebesparing te bereiken.

Temperatuur- en luchtvochtigheidssignaalinvoer droge en natte lamp PT100x2.

Resolutie: temperatuur ±0,01°C, luchtvochtigheid ±0,1%R.H.

Het heeft bovenste en onderste standby- en alarmfuncties.

9 sets P.I.D. besturingsparameters, automatische P.I.D. berekening.

Automatisch corrigerend scherm voor droge en natte lampen

Naast de in punt 6.2.3.3 bedoelde parameters moet de testmethode worden toegepast.

Temperatuur helling: 0,1 ~ 9,9 kan worden ingesteld.

1. BTHC-gebalanceerde temperatuur- en vochtigheidscontrolemethode + DCC-intelligente koelcapaciteitscontrole + DEC-intelligente elektrische controle (temperatuur- en vochtigheidstestapparatuur)

2. Anti-integrale verzadiging PID

3. BTC-methode voor evenwichtige temperatuurregeling + DCC-intelligente koelcapaciteitsregeling + DEC-intelligente elektrische regeling (temperatuurtestapparatuur)

1Het heeft een schermconversatie-stijl, geen toetsen nodig en de opties kunnen direct op het scherm worden aangeraakt.

2De temperatuur (SV) en de werkelijke (PV) waarden worden rechtstreeks weergegeven.

3. Het kan het momenteel uitvoerde programma nummer, segment, resterende tijd en het aantal cycli weergeven.

4Operatie verzamelde tijd functie.

5De temperatuurinstelling van het programma wordt in een grafische curve weergegeven, met de functie van realtime weergave van de uitvoering van de curve.

6Het heeft een apart programmabewerkingsscherm, en op elke pagina kunnen ten minste 5 segmenten van temperatuur, vochtigheid en tijd worden ingevoerd.

7Het Engels kan naar willekeur worden veranderd.

8. Het fout prompt scherm wordt weergegeven.

9De achtergrondverlichting van het scherm kan worden aangepast.

10De schermbeschermingsfunctie kan worden ingesteld op timer, TIMER of handmatig uitschakelen.

Oververhitting van de compressor

Overloop van de compressor

Overdruk van de compressor

Verstelbare beschermingsinrichting tegen overtemperatuur

Extreme overtemperatuur van het airconditioningkanaal

Oververhitte ventilatormotor

Bescherming tegen lekken

Verwarmingsbuis zonder bescherming tegen luchtdrogen

Bescherming tegen overbelasting en kortsluiting

Bescherming tegen stroomonderbreking

bescherming tegen laag waterniveau

Toegestane spanningsschommelingen: AC (380±10) V

Toegestane frequentiefluctuaties: (50±0,5) Hz

De aardingsweerstand van de beschermende aardingsdraad is minder dan 4Ω

De gebruiker moet op de installatieplaats een lucht- of stroomschakelaar van overeenkomstige capaciteit voor de apparatuur configureren, die onafhankelijk moet zijn voor gebruik door de apparatuur.
