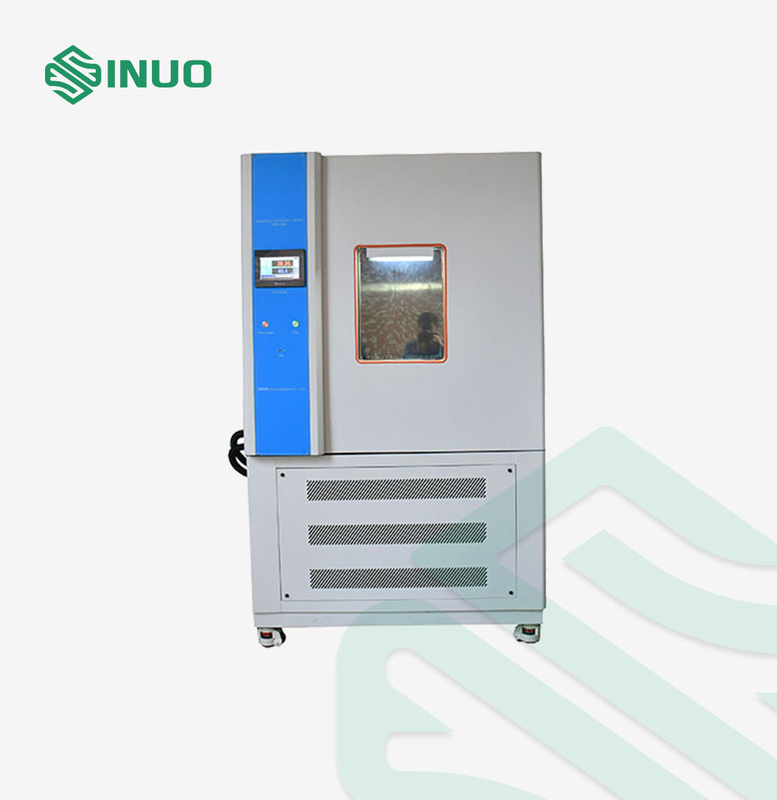

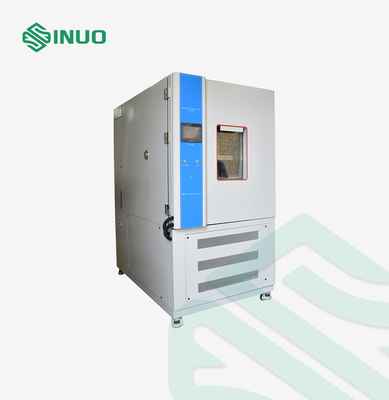

IEC60068-2-2 Programmeerbare testkamer voor constante temperatuur en vochtigheid 1000L

(20%98) %RH

(temperatuur: 20°C ∼ 85°C, verwijzen naar de temperatuur- en luchtvochtigheidsbeheersbare reeksgrafiek, geen actieve warmtebelasting)

Een geluidsniveau≤70 dB (A)

(gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25°C en een lage echo; een gewicht wordt gebruikt om het gemiddelde van 9 punten te testen;elk testpunt ligt 1 meter horizontaal van de geluidsbron en 1 meter boven de grond- Ja.

Geïsoleerde omhulsel van gebouwen

1Materieel van de buitenwand: A3-plank

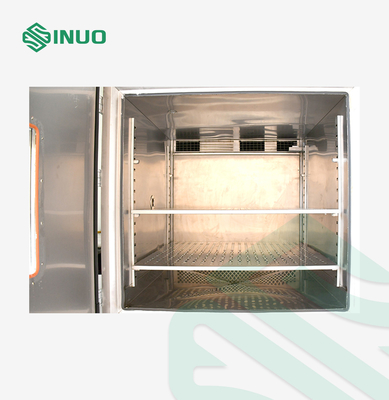

2Inwendige wandmateriaal: geborstelde roestvrijstalen plaat SUS#304.

3Box isolatiemateriaal: 100 mm hoogtemperatuurbestendige stijve polyurethaanfoom.

4Deurisolatiemateriaal: 100 mm hoogtemperatuurbestendige stijve polyurethaanfoom.

1 Centrifuge ventilatoren met lange as van roestvrij staal: 4 eenheden/90 W.

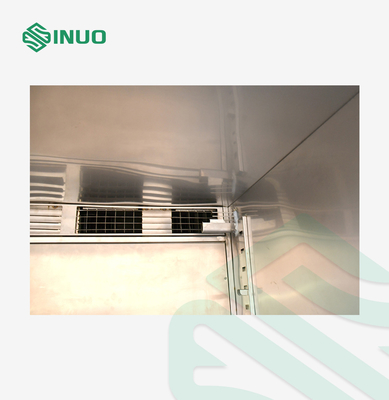

2Ventilator, verwarmer, verdamper (ook ontvochtigingsapparaat), afvoerapparaat, drukbalanspoort, verstelbare luchtleidplaat, temperatuursensor

1 Venster 400 x 600 x 40 mm 3-lagig vacuümgehard glas.

2Vlak ingebedde handgreep,

3Deurscharnier: SUS #304 ingevoerd scharnier

4 Energiebesparende lampen in de doos: LED-energiebesparende lampen

5Leedgat: φ50 mm 1 stuk

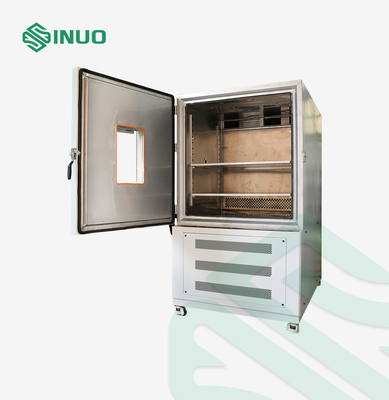

1De deur met één stuk opent naar buiten, met het scharnier aan de linkerkant en het handvat aan de rechterkant (als de deur naar voren van de doos gericht is).

2 Uitgerust met een veiligheidsdeurvergrendelingsmechanisme (de deur kan in de testruimte worden geopend), is de deur voorzien van elektrische warmte om condensatie te voorkomen.en het zichtbereik van het isolatieglas-waarnemingsvenster is ongeveer (W400×H600mm)Elektrisch verwarmingsapparaat om condens op de deur te voorkomen

1 Elektrische verwarmingstoestel in roestvrij staal met een scharniervormige warmtepijp

2Verwarmingsregelmethode: SSR (Solid State Relay) contactloze gelijklopende pulsbreedte-modulatie

3Verwarmingsvermogen: ongeveer 4 kW

1 Hitachi- of Emerson-ultra-laagtemperatuurvortexkoelingssysteem met lage temperatuur en lage geluidsdruk (luchtgekoelde warmteafvoermethode).

2Koelmethode: luchtkoeling

1Automatische aanpassing van de koude steenkoolstroomvoorziening om de verwarmingsbelasting van het te testen product effectief weg te nemen en Duitse/Japanse technologie

Technologische synchronisatie.

2In vergelijking met het traditionele ontwerp zijn de besturingstabiliteit en de reproduceerbaarheid hoger en bereikt het een superefficiëntie van energiebesparing en meer energiebesparing.

1De condensator en de verdamper zijn voorzien van een aluminiumpin van het type AC&R met dubbele spoiler.

2De verstikkingsinrichtingen zijn voorzien van geïmporteerde Chiming-koeltoestellen.

1De regelaar van het besturingssysteem past de bedrijfsomstandigheden van de koelkast automatisch aan volgens de testomstandigheden.

2Ventiel voor de regulering van de dampdruk.

3Compressor retourluchtkoelcircuit

4 Het koelsysteem is ontworpen met trillings- en geluidsreductiemiddelen zoals schokdemperbuizen.

Technische indicatoren:

1. 7-inch echt kleuren touchscreen

2Twee besturingsmethoden: programma/instelling

3Sensortype: twee PT100-invoeringen (elektronische sensor-invoer is optioneel)

4Uitgangsmodus: spanningspuls (SSR) /controle-uitgang: 2 kanalen (temperatuur/vochtigheid)/2 kanalen 4-20mA analoge uitgang/16 kanalen relaisuitgang (passief)

5- Sturingsignalen: 8 kanalen IS-sturingsignalen/8 kanalen T-sturingsignalen/4 kanalen AL-sturingsignalen

6Alarmsignaal: 16 DI externe obstakelalarm

7Temperatuurmetingsbereik: -90,00°C -200,00°C, (optioneel -90,00°C -300,00°C) fout ±0,2°C;

8Vochtigheidsmetingsbereik: 1,0%--100% RH, fout ±1% RH;

9. Communicatie-interface: (RS232/RS485, de langste communicatieafstand is 1,2 km [optische vezels kunnen 30 km bereiken]);

10Interfacetaaltype: Engels

11. Uitgerust met Chinese tekens invoer functie;

12. Kan een printer meenemen (USB functie optioneel);

13. Meerdere signaalcombinatie relais uitgangen, de signalen kunnen worden onderworpen aan logische bewerkingen (NOT, AND, OR, NOR, XOR),

a. een vermogen van meer dan 50 W; of

14Diversificeerde relaisbesturingsmethoden: parameter->relaymodus, relais->parametermodus, logische combinatie

modus, composietsignaalmodus;

15. Programmabewerking: 120 groepen programma's kunnen worden geprogrammeerd, en elke groep programma's kan maximaal 100 segmenten hebben;

Naast de in punt 6.2.3.3 bedoelde parameters moet de testmethode worden toegepast.

Resolutie: temperatuur ±0,01°C, luchtvochtigheid ±0,1%R.H.

Temperatuur helling: 0,1 ~ 9,9 kan worden ingesteld.

Het heeft bovenste en onderste standby- en alarmfuncties.

Temperatuur- en luchtvochtigheidssignaalinvoer droge en natte lamp PT100x2.

9 sets P.I.D. besturingsparameters, automatische P.I.D. berekening.

Automatisch corrigerend scherm voor droge en natte lampen

1Anti-integrale verzadiging PID

2BTC gebalanceerde temperatuurregelmethode + DCC intelligente koelcapaciteitsregeling + DEC intelligente elektrische regeling (temperatuurtestapparatuur)

3BTHC gebalanceerde temperatuur- en luchtvochtigheidsregelmethode + DCC intelligente koelcapaciteitsregeling + DEC intelligente elektrische regeling (testapparatuur voor temperatuur en luchtvochtigheid)

1Het heeft een schermconversatie-stijl, geen toetsen nodig en de opties kunnen direct op het scherm worden aangeraakt.

2De temperatuur (SV) en de werkelijke (PV) waarden worden rechtstreeks weergegeven.

3. Het kan het momenteel uitvoerde programma nummer, segment, resterende tijd en het aantal cycli weergeven.

4Operatie verzamelde tijd functie.

5De temperatuurinstelling van het programma wordt in een grafische curve weergegeven, met de functie van realtime weergave van de uitvoering van de curve.

6Het heeft een apart programmabewerkingsscherm, en op elke pagina kunnen ten minste 5 segmenten van temperatuur, vochtigheid en tijd worden ingevoerd.

7Chinees en Engels kunnen worden overgeschakeld.

8. Het fout prompt scherm wordt weergegeven.

9De achtergrondverlichting van het scherm kan worden aangepast.

10De schermbeschermingsfunctie kan worden ingesteld op timer, TIMER of handmatig uitschakelen.

1. Gebruikbare programmagroepen: maximaal 120 PATTEN.

2Gebruikbare geheugencapaciteit: in totaal 12000 SEGMENTEN.

3. Herhaalbare uitvoering van opdrachten: elk opdracht kan tot 3200 keer worden uitgevoerd.

4Het programma is gemaakt in een conversatie stijl, met functies zoals bewerken, verwijderen en invoegen.

5. SEGMENTS tijdsinstelling 0~99 uur 59 minuten.

6- Programmeerbare tijdscontrolemodule x2 set.

7. Het heeft een programma geheugen dat wordt uitgeschakeld, en start en hervat automatisch de uitvoering van het programma nadat de stroom is hersteld.

8Met RS-485 of RS-232 communicatie-interface.

9Grafische curves kunnen in realtime worden weergegeven wanneer het programma wordt uitgevoerd.

10Het heeft de functie om de vriescapaciteit automatisch aan te passen.

11Het heeft ingeplande start- en stopfuncties.

12Met datum- en tijdinstelling.

13. Toetsknop en schermvergrendeling (LOCK) functie.

Oververhitting van de compressor

Overloop van de compressor

Overdruk van de compressor

Verstelbare beschermingsinrichting tegen overtemperatuur

Extreme overtemperatuur van het airconditioningkanaal

Oververhitte ventilatormotor

Bescherming tegen lekken

Verwarmingsbuis zonder bescherming tegen luchtdrogen

Bescherming tegen overbelasting en kortsluiting

Bescherming tegen stroomonderbreking

bescherming tegen laag waterniveau

Vlakke grond en goede ventilatie

Geen sterke trillingen rond het apparaat

Er is geen sterke elektromagnetische veld invloed rond het apparaat

Er zijn geen ontvlambare, explosieve of corrosieve stoffen en geen stof rond de apparatuur

Laat een geschikte ruimte voor gebruik en onderhoud rond de apparatuur, zoals in de onderstaande figuur wordt weergegeven:

AB afstand is ongeveer 1 meter

Toegestane spanningsschommelingen: AC (380±10) V

Toegestane frequentiefluctuaties: (50±0,5) Hz

De aardingsweerstand van de beschermende aardingsdraad is minder dan 4Ω

De gebruiker moet op de installatieplaats een lucht- of stroomschakelaar van overeenkomstige capaciteit voor de apparatuur configureren, die onafhankelijk moet zijn voor gebruik door de apparatuur.
