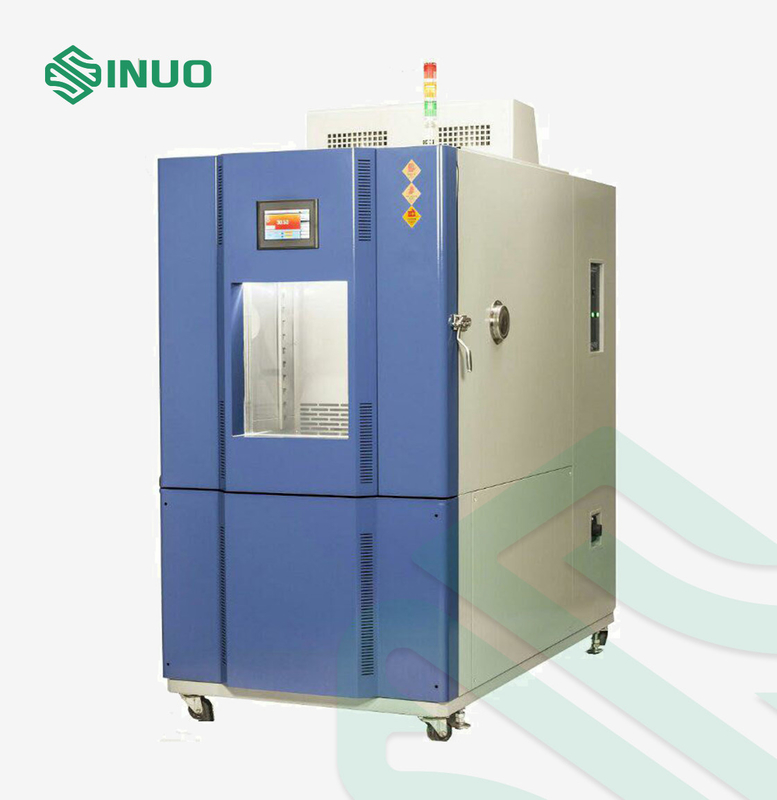

IEC60068-2-78 Testkamer voor constante temperatuur en vochtigheid 1500L

1. Beperking van de steekproef

2. Volume, grootte en gewicht

1. Nominaal gehalte

2. Grootte van de binnenkamer

3. Externe afmetingen

4. Gewicht

3. Prestaties

1. Temperatuurbereik

2. Vochtigheidsbereik

(20 ¢ 98) % RH (zie temperatuur- en luchtvochtigheidsbeheersbare grafiek, geen actieve natte en warmtebelasting)

Temperatuur- en luchtvochtigheidsbeheersbaar bereik

3. Temperatuurschommelingen

d. Fluctuaties van de luchtvochtigheid

5. Temperatuurafwijking

6. Vochtigheidsverschillen

7. Temperatuurweergave resolutie

8. Resolutie van de luchtvochtigheid

1. Verwarmingssnelheid

10. Koelingssnelheid

11. Beperkingen van de belasting

• Werkgeluid

Geluidsniveau≤75dB

(gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25 °C en een lage echo; met behulp van een A-gewicht wordt de gemiddelde waarde van 8 punten getest;elk testpunt ligt op 1 meter afstand van de geluidsbron en op 1 meter afstand van de grond)

4. Structurele kenmerken

1. Materiaal

1. Buitenwandmateriaal: A3 plaat besproeiing

2.Inwendige wandmateriaal: SUS304# roestvrijstalen plaat
3- Isolatie van de kamer: 100 mm hoogtemperatuurbestendige polyurethaanfoom

4De deur isoleert met 100 mm hoogtemperatuurbestendige polyurethaanfoom.

2. Onderste structuursterkte

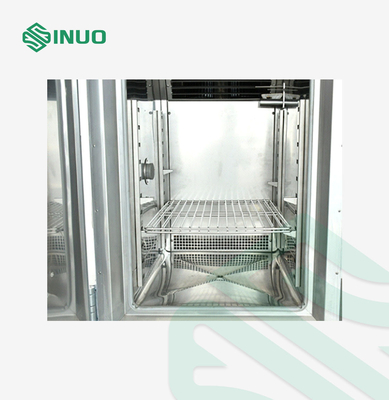

3. Airconditioningkanaal

1 Centrifuge ventilatoren met lange as van roestvrij staal: 4 eenheden/90 W.

2Ventilator, verwarmer, verdamper (ook ontvochtigingsapparaat), afvoerapparaat, drukbalanspoort, verstelbare luchtleidplaat, temperatuursensor

4. Standaardconfiguratie van de testkamer

1 Venster 400 x 600 x 40 mm 3-lagig vacuümgehard glas.

2Vlak ingebedde handgreep,

3Deurscharnier: SUS #304 ingevoerd scharnier

4 Energiebesparende lampen in de doos: LED-energiebesparende lampen

5Leedgat: φ50 mm 1 stuk

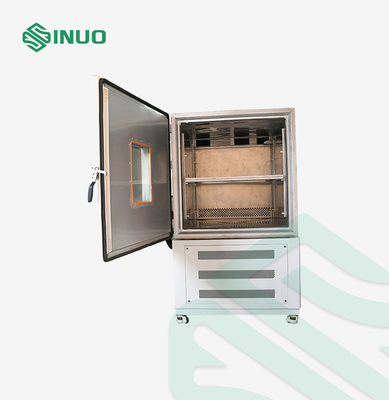

5. De deur

1 De deur met een enkel stuk opent naar buiten, met het scharnier aan de linkerkant en het handvat aan de rechterkant (als de deur naar de voorzijde van de doos gericht is).

2 Uitgerust met een veiligheidsdeurvergrendelingsmechanisme (de deur kan in de testruimte worden geopend), is de deur voorzien van elektrische warmte om condensatie te voorkomen.en het zichtbereik van het isolatieglas-waarnemingsvenster is ongeveer (W400×H600mm)Elektrisch verwarmingsapparaat om condens op de deur te voorkomen

6. Controlepaneel

7. Machinekamer

8. Vervaardiging van elektrische apparatuur

1. Verwarming

1 Elektrische verwarmingstoestel in roestvrij staal met een scharniervormige warmtepijp

2Verwarmingsregelmethode: SSR (Solid State Relay) contactloze gelijklopende pulsbreedte-modulatie

3Verwarmingsvermogen: ongeveer 4 kW

5. Koelsysteem

1. Koelinstallatie

1American Emerson-refrigeratiesysteem met een zeer lage temperatuur, met een lage geluidsdruk (luchtgekoelde warmteafvoermethode).

2 Koelmethode: luchtkoeling

2. Warmte- en koudewisselaar

3. Regeling van de verwarmingsbelasting

1Automatische aanpassing van de koude steenkoolstroomvoorziening om de verwarmingsbelasting van het te testen product effectief weg te nemen en Duitse/Japanse technologie.

2In vergelijking met het traditionele ontwerp zijn de besturingstabiliteit en de reproduceerbaarheid hoger en bereikt het een superefficiëntie van energiebesparing en meer energiebesparing.

4. Hoog efficiënte componenten

1De condensator en de verdamper zijn voorzien van een aluminiumpin van het type AC&R met dubbele spoiler.

2De versperringstoestellen zijn voorzien van geïmporteerde Chiming koeltoestellen.

5. Uitbreidingssysteem

6. Verdampingscondensator

7. Refrigeratorcontrolemethode

1De regelaar van het besturingssysteem past de bedrijfsomstandigheden van de koelkast automatisch aan volgens de testomstandigheden.

2Ventiel voor de regulering van de dampdruk.

3Compressor retourluchtkoelcircuit

4Het koelsysteem is ontworpen met trillings- en geluidsreductiemiddelen zoals schokdemperbuizen.

8. koelmiddel

6. Elektrisch besturingssysteem

1. Controller

2. Specificaties van de regelaar

1. 7-inch echt kleuren touchscreen

2Twee besturingsmethoden: programma/instelling

3Sensortype: twee PT100-invoeringen (elektronische sensor-invoer is optioneel)

4Uitgangsmodus: spanningspuls (SSR) /controle-uitgang: 2 kanalen (temperatuur/vochtigheid)/2 kanalen 4-20mA analoge uitgang/16 kanalen relaisuitgang (passief)

5- Sturingsignalen: 8 kanalen IS-sturingsignalen/8 kanalen T-sturingsignalen/4 kanalen AL-sturingsignalen

6Alarmsignaal: 16 DI externe obstakelalarm

7Temperatuurmetingsbereik: -90,00°C-200,00°C, (optioneel -90,00°C-300,00°C) fout ±0,2°C

8Vochtigheidsmetingsbereik: 1,0%--100%RH, fout ±1%RH

9Communicatieinterface: (RS232 of RS485, de langste communicatieafstand is 1,2 km [optische vezels kunnen 30 km bereiken])

10Interfacetaaltype: Engels

11. Meerdere signaalcombinatie relais uitgangen, de signalen kunnen worden onderworpen aan logische bewerkingen (NOT, AND, OR, NOR, XOR), aangeduid als PLC programmering mogelijkheid;

12Diversificeerde relaisbesturingsmethoden: parameter->relaymodus, relais->parametermodus, logische combinatiemodus, samengestelde signaalmodus

13Programmabewerking: 120 groepen programma's kunnen worden geprogrammeerd en elke groep programma's kan maximaal 100 segmenten bevatten

3. Technische parameters van de regelaar

Naast de in punt 6.2.3.3 bedoelde parameters moet de testmethode worden toegepast.

Resolutie: temperatuur ±0,01°C, luchtvochtigheid ±0,1%R.H.

Temperatuur helling: 0,1 ~ 9,9 kan worden ingesteld.

Het heeft bovenste en onderste standby- en alarmfuncties.

Temperatuur- en luchtvochtigheidssignaalinvoer droge en natte lamp PT100x2.

9 sets P.I.D. besturingsparameters, automatische P.I.D. berekening.

Automatisch corrigerend scherm voor droge en natte lampen

4. Controlemethode

1Anti-integrale verzadiging PID

2BTC gebalanceerde temperatuurregelmethode + DCC intelligente koelcapaciteitsregeling + DEC intelligente elektrische regeling (temperatuurtestapparatuur)

3BTHC gebalanceerde temperatuur- en luchtvochtigheidsregelmethode + DCC intelligente koelcapaciteitsregeling + DEC intelligente elektrische regeling (testapparatuur voor temperatuur en luchtvochtigheid)

5. Schermweergavefunctie

Het heeft een schermconversatie-stijl, er is geen toetseninvoer nodig en de opties kunnen rechtstreeks op het scherm worden aangeraakt.

De temperatuur (SV) en de werkelijke (PV) waarden worden rechtstreeks weergegeven.

Het kan het programmanummer, het segment, de resterende tijd en het aantal cycli weergeven.

Operatie geaccumuleerde tijd functie.

De temperatuurinstellingswaarde van het programma wordt in een grafische curve weergegeven, met de functie om de uitvoering van de curve in realtime weer te geven.

Het heeft een apart programmabewerkingsscherm en op elke pagina kunnen ten minste 5 segmenten van temperatuur, vochtigheid en tijd worden ingevoerd.

Het scherm met de foutoproep wordt weergegeven.

De achtergrondverlichting van het scherm kan worden aangepast.

De schermbeschermingsfunctie kan worden ingesteld op timer, TIMER of handmatig uitschakelen.

6. Programmacapaciteit en besturingsfuncties

Gebruikbare programmagroepen: maximaal 120 PATTEN.

Gebruikbare geheugencapaciteit: 12000 SEGMENTEN in totaal.

Herhaalbare uitvoering van commando's: elk commando kan tot 3200 keer worden uitgevoerd.

Het programma is gemaakt in een conversatiestijl, met functies zoals bewerken, verwijderen en invoegen.

SEGMENTS-tijdinstelling 0~99 uur 59 minuten.

Programmeerbare controlemodule x2-set.

Het heeft een programma-geheugen met uitschakeling en start en hervat automatisch de uitvoering van het programma nadat de stroom is hersteld.

Met RS-485 of RS-232 communicatie-interface.

Grafische curves kunnen in realtime worden weergegeven wanneer het programma wordt uitgevoerd.

Het heeft de functie om de vriescapaciteit automatisch aan te passen.

Het heeft ingeplande start- en stopfuncties.

Met datum- en tijdinstelling.

Toegang tot de functie van de knop en het scherm (LOCK).

7. Veiligheidsbeschermingsinrichting

1. Koelsysteem

2. Testkamer

3. Andere bescherming

1.Bescherming tegen lekken

2Verwarmingsbuis zonder luchtdrogingsbescherming

3.Overbelasting en kortsluiting

4.Bescherming tegen stroomonderbreking

5.Bescherming tegen lage waterstanden

8. Gebruiksvoorwaarden

1. De installatieplaats

1De grond is vlak en goed geventileerd.
2Geen sterke trillingen rond de apparatuur.
3Geen sterk elektromagnetisch veld rond de apparatuur.
4.Geen ontvlambare, explosieve, corrosieve stoffen en stof rond de apparatuur
5Om de apparatuur heen wordt een geschikte ruimte voor gebruik en onderhoud achtergelaten, zoals hieronder weergegeven:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com

2. Milieuomstandigheden

Imax≤32A

Pmax≤13 kW
