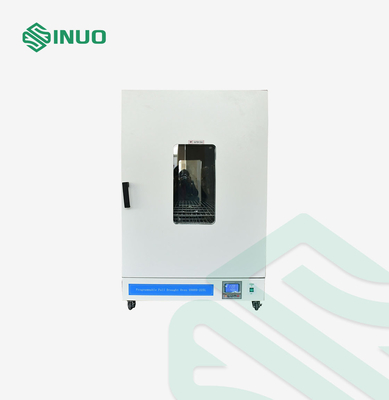

IEC60068-2-1 Omgevingskamer voor hoog- en laagtemperatuuronderzoek SN889-240L
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sinuo |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | SN889-240L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Customized |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 30 sets/maand |
|
Gedetailleerde informatie |
|||
| Werkvolume: | 240L | Temperatuuruniformiteit: | ≤2.0℃ |
|---|---|---|---|
| Temperatuurbereik: | -40°C ≈ +250°C | Toegepaste norm: | IEC60068-2-1, enz. |
| Verwarmingssnelheid: | ≥ 3,0°C/min (zonder belasting) | Het koelen Tarief: | ≥ 1,0°C/min (zonder belasting) |
| Studiogrootte: | D600 x W800 X H500 mm | Buitenafmetingen: | D14500 × W 1050 × H1570 mm |
| Hoog licht: | SN889-240L Omgevingstestkamer,IEC60068-2-1 Omgevingstestkamer |
||
Productomschrijving
IEC60068-2-1 Omgevingskamer voor hoog- en laagtemperatuuronderzoek SN889-240L
Naleving van normen en bepalingen
IEC60068-2-1:2007 ¢Milieutests-deel 2-1: Tests-test A: koud, IDT ¢
IEC60068-2-2:2007 Milieutests - Deel 2-1: Tests - Test B - Droge hitte, IDT
Overzicht van het product
1Energiebesparing: de technologie is gebaseerd op de door Sporlan Company in de Verenigde Staten op maat gemaakte PWM-solenoïde klep.Deze technologie realiseert de regulering van de pijpleiding stroom door de frequente acties van de magnetoventilDe standaard magnetoventil kan zich er niet aan aanpassen en veroorzaakt in korte tijd vermoeidheidsschade.De belangrijkste prestatie klep wordt alleen geproduceerd door Sporlan Company in de Verenigde StatenDe volgende afbeelding toont het verschil tussen de magnetische kleppen.
2. Prestaties: De apparatuur voldoet aan de nieuwste normen, de apparatuur is integraal, mooi en gemakkelijk te vervoeren;De belangrijkste onderdelen van de apparatuur zijn geselecteerd uit bekende merken in binnen- en buitenland. The fully enclosed and imported French "" compressor with higher precision and the Hangzhou "Yuanfang" variable frequency power supply with better stability make the precision control more accurate during the operation of the equipment. geluid Lagere, stabielere prestaties en langere levensduur;
3.Device control: het apparaat kan worden aangesloten op meerdere apparaten, worden gecontroleerd door mobiele telefoon APP, en worden gecontroleerd door geavanceerde PLC, die intelligenter en gemakkelijker te bedienen.Het authentieke kleuren touchscreen toont verschillende testgegevens (temperatuur, tijd, testcurve), die gemakkelijker te bedienen is.
4.Mees- en besturingssysteem: realtime en dynamische weergave van het testproces en de testcurve, gegevensverwerking door middel van modulaire software, heranalyse van gegevens en bewerking van de curveversterking,uitgang van testrapporten en curvepatronen in verschillende formaten, en ondersteuning voor netwerkgegevensoverdracht.
5. Professionele, veilige en gebruiksvriendelijke opzet: noodstopknop kan in noodgeval de apparatuur betrouwbaar vergrendelen; beschermt de apparatuur effectief;meervoudige bescherming van software en hardware om de veiligheid van apparatuur en personeel te waarborgen.
Technische parameters
Hoofdtechnische parameter
| - Nee, dat is niet waar. | Project | Inhoud |
| Een | Productmodel | SN889-240L |
| B. | Productmerk | SINUO |
| C | Studio grootte | D600 x W800 X H500 mm (zonder motor) |
| Buitenaardse dimensies | Deeltje van de kast: ongeveer 14500 D × 1050 W × 1570 H mm | |
| D | Temperatuurbereik | -40°C ≈ +250°C (bereik verstelbaar) |
| Temperatuuruniformiteit | ≤ 2,0°C (stabiele toestand) | |
| Verwarmingssnelheid | ≥ 3,0°C/min (zonder belasting) | |
| Koelingssnelheid | 1.0°C/min (zonder belasting) | |
| Temperatuurschommelingen | ±0,5°C (stabiele toestand) | |
| Temperatuurafwijking | ± 2,0°C | |
| E | Motorgeluid | ≤ 85 dB |
| Gewicht | Ongeveer 680 kg. | |
| F | Notitie | De bovenstaande prestatie-indicatoren zijn de waarden gemeten bij kamertemperatuur +25°C zonder monster. |
| Materiaal | Materiaal van de binnenkast | SUS304# roestvrijstalen plaat |
| Materiaal van de buitendoos | Koudgewalste platen van staal, met beuring en met fosfatering van hoogwaardige poederverf | |
| Isolatiemateriaal | Rigiede polyurethaanfoom + ultrafijne glasvezels | |
| Structuur | delen van luchtleidingen | Centrifuge ventilator; de luchtuitlaat kan het luchtvolume, de hoogte en het retourluchtvolume aanpassen |

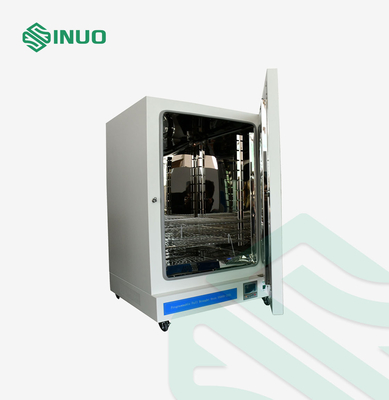

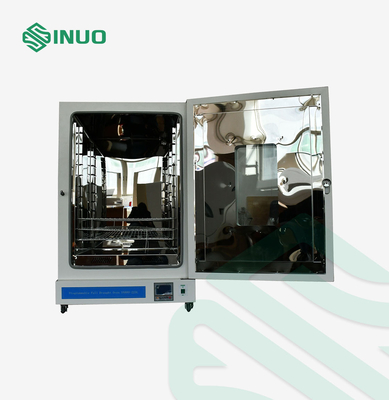

| De deur | (Eenvoudige) Open scharnierdeur, voorzien van een uitkijkpaneel, verlichting, raam/dek raam, elektrisch verwarmingsapparaat tegen condensatie, deurgrootte: (ongeveer) 0,8*0,5M | |
| Testvenster | Er is een geleidende film explosiebestendige gehard glas observatie venster op de deur (met anti-condensatie functie) 380W × 580H (mm) | |
| Ventilator | Centrifuge ventilator met lange as | |
| Monsternemer | Twee ingebouwde verstelbare draagbare diensten van roestvrij staal | |
| Deeltjes en delen daarvan | Geïmporteerde roestvrijstalen wervelkolom uit Taiwan | |
| Verwarming | elektrische verwarmingstoestellen van nikkel-chroomlegeringen | |
| Verkoelingscompressoren | Geïmporteerde Tecumseh-compressor | |
| Verdamper | met een vermogen van meer dan 10 kW | |
| Koelmethode | Mechanische compressorcascade | |
| Koelmethode | Luchtkoeling | |
| Temperatuurregelaar | Kleurtouchscreen uit Zuid-Korea | |
| Loodgat | φ50 mm, 1 stuk (op de linkerkant van de doos) | |
| Monsternemer | 2 monsterrekken van roestvrij staal, hoogteverstelbaar. |
| Project | Beschrijving van het beginsel | |
| Verwarmingssysteem | Roestvrijstalen antidroge verwarmingsbuis met ingebouwde verwarmingsdraad van nikkel-chroomlegering | |
| elektrische verwarmingstoestellen voor verwarming met hoge snelheid, van roestvrij staal | ||
| Volledig onafhankelijk systeem, geen invloed op de besturingslijn | ||
| Koelsysteem | Koelmethode | met luchtkoeling |
| Koelcompressor | Neem geïmporteerde Tecumseh compressor, gebruik milieuvriendelijk koelmiddel | |
| koelmiddel van koper | Interne spiraal K-TYPE koelmiddelkoperen buis | |
| Condensator | met een vermogen van niet meer dan 10 kW | |
| Verdamper | Verdunner van het type helling FINTUBE | |
| Vrieselement | Oorspronkelijke geïmporteerde magnetoventiel, droogfilter, enz. | |
| Kenmerken | De hele systeemleidingen worden getest op lekken door 22 kg te ventileren en onder druk te zetten. | |
| Verwarmings- en koelsystemen zijn volledig onafhankelijk | ||
| Het is uitgerust met de professionele technische kenmerken van het bedrijf en kan voorkomen dat de luchtstroom van hoge temperatuur en hoge druk terugkeert naar de koelmachine en het systeem beschadigt. | ||
| Alle koelsysteem actie programma's zijn volledig gecontroleerd door microcomputer controller | ||
Aanpassingssysteem
| Project | Specificaties |
| Aanpassingsmethode |
Gedwongen circulatieventilatie, evenwichtige temperatuurregulatie.Het besturingssysteem regelt de uitgang van de verwarmer volgens het door het systeem ingestelde temperatuurpunt door middel van het resultaat van de automatische PID-berekeningsuitgang., en ten slotte een dynamisch evenwicht bereikt.
|
| Circulatieapparaat | De ingebouwde airconditioningruimte, de circulerende luchtleiding en de lange asstroomventilator verbeteren de luchtstroom en de verwarmingscapaciteit door de roerende luchtstroom van de lucht te verbeteren,en de temperatuur-eenvormigheid van de testkamer aanzienlijk verbeteren. |
Controlesysteem:
| Project | Toon aan |

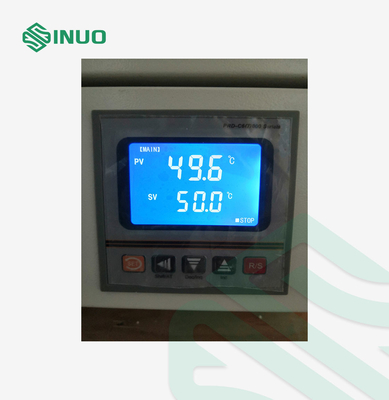

| Controller | 7-inch PLC-LCD touchprogrammabel controller |
| Hoogwaardig scherm met aanraking | De vaste voorwaarden en de programmavoorwaarden kunnen willekeurig worden ingesteld, het Chinese scherm kan worden ingesteld en de naamsnaam en het serienummer van de behandelingstest kunnen worden ingesteld. |
| Instelbaar tijdsbereik | 0999.59 minuten. |
|
Programmeerbare modus
|
Tegelijkertijd kunnen 120 groepen programma's met verschillende voorwaarden worden ingesteld.en het aantal segmenten kan willekeurig worden onderschept om de cyclus uit te voeren, of de periodieke cyclus van een segment of groep kan worden uitgevoerd. |
| In elke groep programma's kunnen maximaal 1200 verschillende temperatuur- en tijdsecties worden ingesteld (elke sectie kan worden ingesteld tot 999h59min).en het maximale aantal secties kan tot 999 keer worden gecycled. | |
| Veiligheid | Met een geheugenapparaat met uitschakeling kunnen de resterende programma's worden uitgevoerd wanneer de stroom is hersteld, en kan de machine worden gereserveerd om de start-up en de machine-looptijd uit te voeren. |
| Controle | Het kan worden gebruikt voor hellingscontrole en curvecontrole en heeft de functie van zelfcorrigerende temperatuur- en luchtvochtigheidsreferentiepunten.,Dit kan het gemak verminderen dat handmatige instelling biedt. |
| Communicatiefunctie | U-schijf-interface, RS-232-interface, misfunctionerende hardware slot, willekeurige computer communicatie software |
| Inrichting | Touch instelling, direct weergeven van de positie, alle voorwaarden zijn volledig automatisch vergrendeld door de microcomputer |
| Alarm | Als er een fout is bij het instellen of bedienen, wordt een waarschuwingssignaal gegeven. |
| Output | De controller heeft een opname signaal poort output, die kan worden aangesloten op een temperatuur en vochtigheid recorder en output een opname curve |
| Interface | Met standaard RS-232-communicatieinterface, lange transmissieafstand, kan worden aangesloten op een pc voor besturing en opname. |
Veiligheidsbeschermingsinrichting
| Koelsysteem |
Bescherming tegen oververhitting van de compressor Bescherming tegen overstromingen van de compressor Bescherming tegen hoge en lage druk van de compressor Bescherming van de druk van de compressor Bescherming tegen overtemperatuur bij vloeistoftemperatuur Bescherming tegen ultrahoge druk Luchtgekoeld: de condensatieventilator is oververhit |
| Testbox |
Verstelbaar voor temperatuurbescherming Airconditioning kanaal extreme over temperatuur bescherming Bescherming tegen oververhitting van de ventilatormotor |
| andere |
Bescherming tegen overbelasting en kortsluiting Alarmbescherming bij storing van het koelsysteem als gevolg van meerdere openingen van de doos |
| Andere opstelling | |
| Stroomkabel | AC380V-voeding: vijfkernkabel (driefasige vierdraad + beschermende aardingsdraad) (ongeveer 4 meter lang) |
| Hoofdstroomschakelaar | Chint-circuitbreaker |
| Installatieplaats |
1De grond is vlak en goed geventileerd. 2Geen sterke trillingen rond het apparaat. 3Er is geen sterk elektromagnetisch veld rond het apparaat. 4Er zijn geen ontvlambare, explosieve of corrosieve stoffen en geen stof rond de apparatuur. 5Om de apparatuur heen dient een geschikte ruimte voor gebruik en onderhoud te worden gereserveerd, zoals in de volgende figuur wordt weergegeven:
A: ≥40cm, B: ≥150cm, C: ≥100cm, D: ≥60cm, E: ≥40cm |
| Milieuomstandigheden |
1. Temperatuur: 5°C~35°C 2Relatieve luchtvochtigheid: ≤ 85% 3. Luchtdruk: 86 kPa106 kPa |
| Voedingsvoorwaarden |
AC380V-toevoervereisten: 1Driefasige vierdraad + beschermende aardingsdraad 2Spanningsbereik: AC (380±38) V 3Frequentie schommelingsbereik: (50 ± 0,5) Hz 4De aardingsweerstand van de beschermende aardingsdraad is minder dan 4Ω. 5De gebruiker moet op de installatieplaats een lucht- of stroomschakelaar van de overeenkomstige capaciteit voor de apparatuur configureren en deze schakelaar moet onafhankelijk voor de apparatuur worden gebruikt. |
| Stroomvoorziening |
Imax≤20A Pmax≤6,5 kW |
| Maximale stroom | Het openen van de deur van de testkist tijdens de test zal de temperatuur en de luchtvochtigheid in de testkist doen fluctueren;indien de deur meerdere malen of langdurig geopend wordt of het testmonster tijdens de test vocht afgeeft, kan de warmtewisselaar van het koelsysteem bevriezen in plaats van goed te werken. |
