Naleving van normen en bepalingen

Deze apparatuur voldoet aan de voorschriften van de rollende voertuigstandaard in punt 6.21 van de norm GB/T 20234.1-2023 en aan de voorschriften van de testmethode in punt 7.21 van GB/T 20234.1-2023-standaard, alsmedeIEC 62752:2016 enIEC 62196-1Ed.4 CDV 2020 “Plugs, stopcontacten, voertuigconnectoren en voertuiginlaten” “Leidende opladen van elektrische voertuigen” - Deel 1: Algemene vereisten ” punten 33.2 en 33.3.

Overzicht van de apparatuur

Monsters en beperkingen: voedingsstop, voertuigstop en functiekast met door de fabrikant aanbevolen kabels.

Testdoel: Het wordt gebruikt voor het verpletteren van de laadpluggen van het voertuig, de pluggen van het voertuig en de functieboksen om de betrouwbaarheid na druk te beoordelen.

Testbeginsel: Plaats de stroomstop en de voertuigstop met de door de fabrikant aanbevolen kabels los op de cementvloer.Gebruik autobanden met dezelfde belasting als P225/75R15 om een rolkracht van (5000±250) N of (11000N±550) N aan te wenden. Rol de overladen elektrische stekker of de stekkerfunctie met een snelheid van (8±2) km/u (bandopluchtdruk 220±10) kPa.Gebruik simulatie om het vermogen van de stroomtoevoerplug of de plugfunctiekast te testen om schade te weerstaan als gevolg van het verpletteren van het voertuigDe apparatuur is zodanig geconfigureerd dat de beweging van het monster wordt voorkomen.

Technische parameters

Kenmerken van de apparatuur

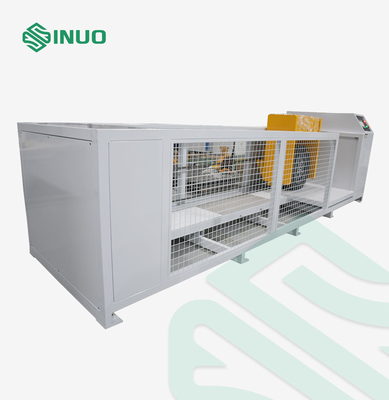

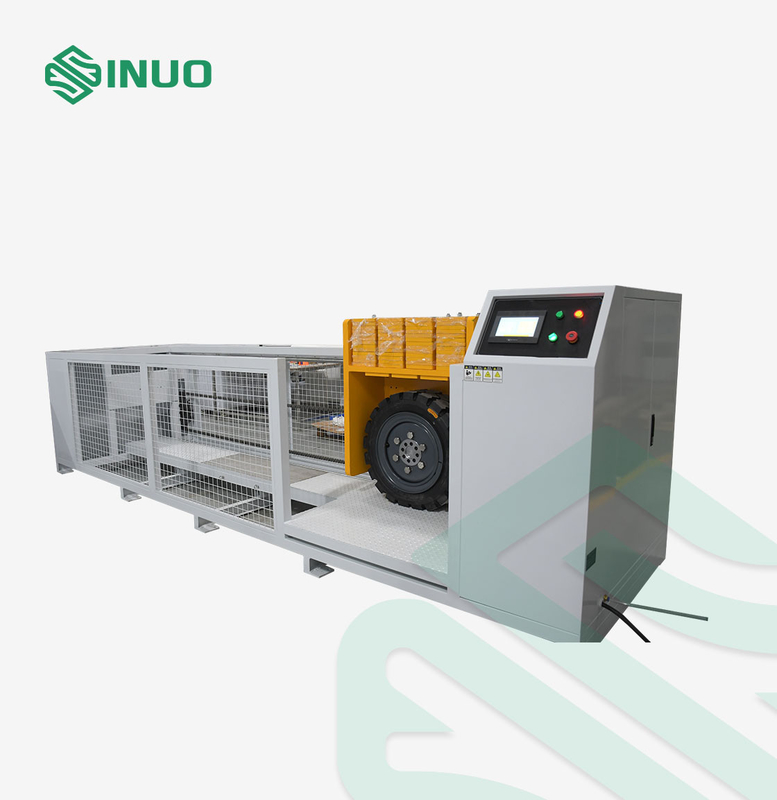

De gehele apparatuur heeft een koudgewalst stalen plaat beschermende doos structuur ontwerp.De bodem van de doos is bedekt met gesimuleerde cementvloerHet rolmechanisme kan een autoband simuleren die vrij op en neer glijdt nadat hij over een voorwerp heeft gerold.De aandrijfinrichting aandrijft het rollmechanisme om voorwaarts en achterwaarts rollende bewegingen te bereiken. De belangrijkste onderdelen zijn gemaakt van roestvrij staal en aluminium onderdelen. Zorg ervoor dat de band onder normale rollomstandigheden over het monster rolt. De belangrijkste kenmerken zijn als volgt:

1Het chassis van de uitrusting is voorzien van een beschermende hoes om de veiligheid van het testproces te waarborgen.De bodem van de doos is voorzien van schokbestendige voetpannen en een katrolenstructuur voor een gemakkelijke installatie en demontageDe kracht wordt gecombineerd met een krachtige motor in combinatie met de turbine reducer, die de spindel rotatie aandrijft.en de test snelheid wordt gepromoot voor het verpletteren testHet schuifapparaat voor het bevestigen van het monster is uitgerust met een functioneel montageapparaat voor een doos om aan de standaardvereisten te voldoen.

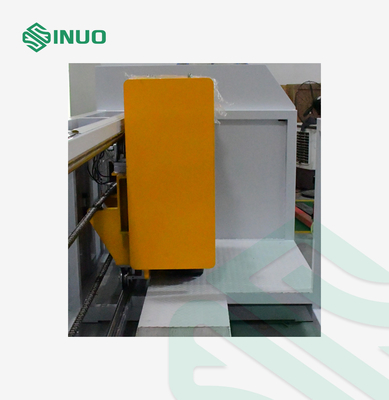

2De roldrukregelaar is ontworpen met een boven- en onderstelbare structuur.de bovenste en onderste schuiframmen en het tegengewicht dat het monster draagt, zijn het totale gewicht van de test.

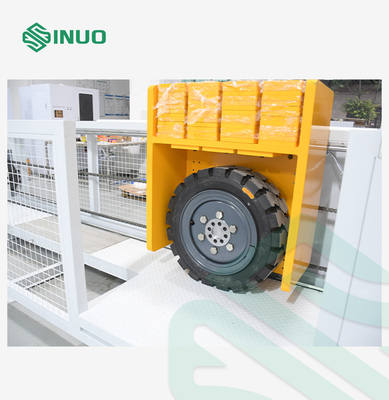

3De apparatuur gebruikt de werkwijze van voor- en achterband aandrijving: de testrolrichting wordt aangedreven door de voor- en achteruitrotatie van de motor om de band te aandrijven.Houd het monster stilHet kan de wisselrol van autobanden op de meest realistische manier simuleren.

4Het besturingssysteem is een onafhankelijke organisatie.Er zijn vaste bevestigingsgaten en kabelopeningen aan de onderkant voor een gemakkelijke bevestiging en aansluiting.
