AIS 038 Elektrische voertuigbatterijbreker- en nagelpenetratie-testkamer

Productdetails:

Plaats van herkomst: China
Merknaam: Sinuo
Certificering: Calibration Certificate (Cost Additional)
Modelnummer: SN554B-15T

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: Customized
Verpakking Details: Kast van triplex
Levertijd: 30 dagen
Betalingscondities: T/T
Levering vermogen: 10 reeksen/Maand
Contact nu

Gedetailleerde informatie
Toegepaste norm: AIS 038, IEC 62133-2012 Maximale druk: 1KN-150KN (instelbaar)
Systeemstructuur: Verticale drukstructuur Rijmodus: Servomotor
Extrusie slag: 0~450 mm Snelheidsvoorwaarde: 1 - 15 mm/s
Snelheidsweergave nauwkeurigheid: 0.1 mm Drukweergave nauwkeurigheid: 1N
Hoog licht:

AIS 038 EV-batterijtestapparatuur

,

0.1 mm EV-batterijproefinstallatie

Productomschrijving





AIS 038 Testkamer voor accu-plet- en spijkerpenetratie van elektrische voertuigen



Nageleefde normen en clausules voorTestkamer voor batterij- en spijkerpenetratie van elektrische voertuigen

Voldoet aan de AIS 038 verbrijzelingstest op pagina nr.79 van 106 cl.nr.3.2, Nagelpenetratietest op paginanr.101 van 106 cl.nr.3.3.2 (a), IEC62133-2012, QC/T 743-2006, QC/T 744-2006 enz.



Uitrustingsoverzicht voorTestkamer voor batterij- en spijkerpenetratie van elektrische voertuigen

Deze testmachine simuleert de verschillende omstandigheden die kunnen optreden wanneer de batterij wordt blootgesteld aan extrusies tijdens het gebruik van verschillende soorten lithiumbatterijen.



De batterij wordt tussen een extrudeerplaat geplaatst en de motor oefent via de schroef druk uit op de geëxtrudeerde batterij en keert automatisch terug nadat een bepaalde druk is bereikt.



Deze testapparatuur wordt voornamelijk gebruikt voor de veiligheidsdetectie van lithiumbatterijen voor auto's, stroombatterijen, accu's, batterijen voor elektrische voertuigen en andere batterijen.



Het is een set druksystemen, explosieveilige systemen, data-acquisitiesystemen, computerbesturingssystemen, enzovoort.Het hoofdgedeelte van de testapparatuur en het besturingssysteem zijn geïsoleerd en afzonderlijk bediend om bewaking en testen op afstand te realiseren, en een meerlaags veiligheidsbeschermingsapparaat kan aan meerdere testnormen voldoen.



De belangrijkste componenten worden geïmporteerd, wat een essentiële testapparatuur is voor batterijfabrikanten en onderzoeksinstituten.



Technische parameters voorTestkamer voor batterij- en spijkerpenetratie van elektrische voertuigen

  1. Extrusie technische index
1. 1 Maximale druk 1KN-150KN (regelbaar)
1. 2 Systeemstructuur Verticale drukstructuur
1. 3 Rijmodus Servomotor
1. 4 Ingangsspanning 380V frequentie 50 Hz
1. 5 Extrusieslag 0 ~ 450 mm (extrusiearmaturen zijn niet inbegrepen)
1. 6 Extrusienauwkeurigheid ±1%
1. 7 Snelheidsvoorwaarde 1 - 15 mm/s (instelbaar)
1. 8 Nauwkeurigheid snelheidsweergave 0,1 mm
1. 9 Nauwkeurigheid drukweergave 1N
1. 10 Snelheidsfout ≤1%
1. 11 Forceer fout ±1%
1. 12 Eenheidsconversie Kg/N/Lb
1. 13 Test conditie Kracht, verplaatsing (vervorming), spanning, één van drie of een combinatie van drie
1. 14 Knijp de pauzetijd in 0 ~ 99 uur 59 minuten 59 seconden, de tijdstatus kan naar wens worden ingesteld om de hoeveelheid vervormingsdoek en automatische beëindiging aan te passen
1. 15 Controlemodus PC bovenste computerbesturingssysteem
1. 19 Doos grootte B1000*D1000*H1000 mm
1. 16

Temperatuurbereik



 Opvangbereik: -20 ~1000℃;tweekanaals
Nauwkeurigheid: ±1℃;
1. 17 Spanningsbereik Opvangbereik: 0~100V






 Acquisitienauwkeurigheid: 100 ms;
Kanaal: 1 kanaal;
1. 18 communicatie Met behulp van de R232,45-communicatie-interface kan de stabiliteit en real-time acquisitie op afstand worden gegarandeerd, met explosieveilige functie
1. 19 Veiligheidsstopschakelaar Heeft een "noodstop"-knop
1. 20 Materiaal binnendoos SUS 201 # roestvrij staal (dikte 3,0 mm versterkt en totale dikte van de buitendoos 80 mm)
1. 21 Materiaal buitendoos Koud gemengd plaat bakken (dikte 1,5 mm)
1. 22 Kastlichaam Neem een ​​verticale structuur aan
1. 23 Rookafvoer 100 mm, gelegen boven de achterkant van de doos
1. 24 Deur Linkerdeur, observatievenster, deurslot met koude handgreep
1. 25 Explosiebestendig overdrukapparaat Met explosieveilige drukontlastingsfunctie, dat wil zeggen dat de achterkant van de beschermende doos een overdrukdeur van het magneetadsorptietype heeft (specificatie: 400 * 400 mm), wanneer de sterke luchtinslag wordt bereikt, gaat de drukontlastingsdeur automatisch open om de explosie-impact te verminderen .
1. 26 Brandblusinstallatie De geëxtrudeerde doos is uitgerust met een brandblusapparaat.Zodra de batterij ontploft, kunnen het brandblusapparaat en -systeem worden geopend met de afstandsbediening of handmatig.
1. 27 Uitlaatsysteem Wanneer het testmonster rook produceert, kan het apparaat de rook automatisch via de pijp afvoeren
1. 28 Verlichting installatie Energiebesparende verlichting met hoge helderheid. In de testtank worden explosieveilige lampen geplaatst om de gehele testruimte te verlichten voor eenvoudige testobservatie
1. 29 Bewakingscamerasysteem

De testruimte is voorzien van een high-definition explosieveilig camerabewakingssysteem (met beschermhoes) en kan op afstand worden bestuurd, zodat de data wordt voorzien van maar liefst 3 miljoen pixels.

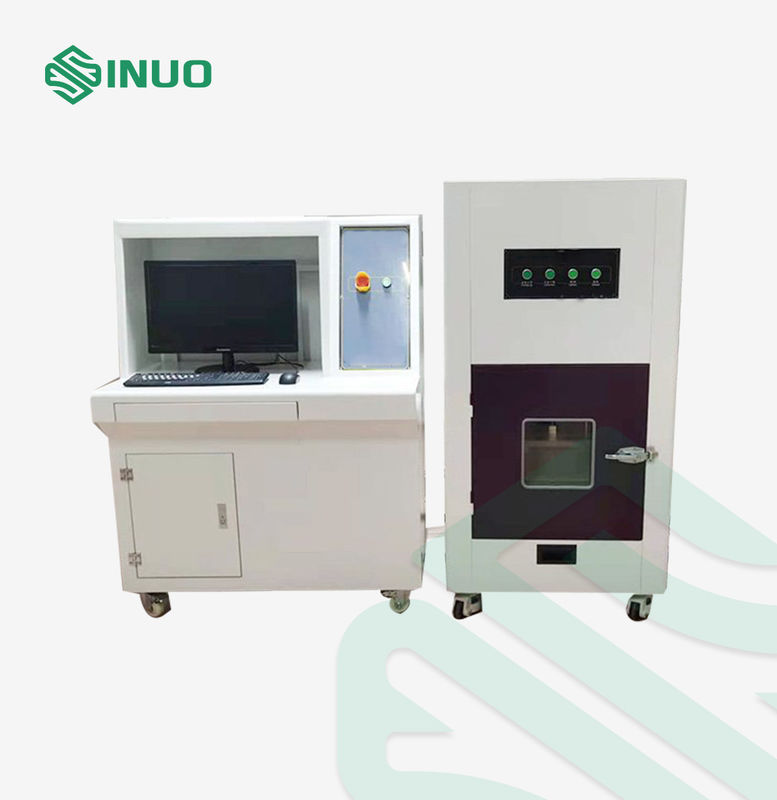

AIS 038 Elektrische voertuigbatterijbreker- en nagelpenetratie-testkamer 0


1.30 Uitrusting onderkant Installeer 4 universele wielen, beide gemakkelijk te verplaatsen, maar ook stabiel vast te parkeren.
1. 31 Venstergrootte 300*300*10mm (Dik dubbel gehard explosiebestendig glas)
1. 32 Externe dimensie 1200W X 120D X 2200H mm (Het werkelijke ontwerp heeft voorrang)
1. 33 Krachtbron Wisselstroom 380 V 50 Hz
1. 34 stroom 7,5 kW
1. 34 Machine gewicht ongeveer 1350KG
2. Toepasselijke instructies
2. 1 Extrusie methode

Extrusietest met enkele batterij:

(1) Test onder de volgende omstandigheden;

-- Extrusierichting: druk loodrecht op de batterijplaat (zie figuur 1);

--Extrusieplaatvorm: een halve cilinder met een straal van 75 mm, de lengte van de halve cilinder (L) is groter dan de grootte van de te extruderen batterij;

-- Extrusiegraad: Stop de extrusie wanneer de spanning 0V bereikt of de schaal breekt;

(2) Observeer gedurende 1 uur;

(3) Inspectienormen: geen explosie, geen brand.

Extrusietest voor batterijpakketten

(1) Vorm van extrusieplaat:

Halve cilinder met een straal van 75 mm, de lengte van de halve cilinder is groter dan de grootte van de geëxtrudeerde batterij, maar niet meer dan 1 meter.

(2) Extrusierichting:

De richting waarin de batterijmodule het meest kwetsbaar is voor extrusie in de voertuigindeling is dezelfde.Als de richting die het meest gevoelig is voor extrusie niet beschikbaar is, wordt er druk uitgeoefend loodrecht op de richting van de enkele batterijopstelling.



AIS 038 Elektrische voertuigbatterijbreker- en nagelpenetratie-testkamer 1





(3) Extrusiegraad

De vervorming van de batterijmodule bereikt 30% of de extrusiedruk bereikt 1000 maal het gewicht van de batterijmodule en de grotere waarden vermeld in Tabel 2 hieronder.

Tabel 2 Selectietabel extrusiedruk

Aantal contactmonomeren n op het extrusieoppervlak Extrusiekracht (kN)
1 200
2~5 100*n
>5 500


-- Wacht 10 minuten.
3. Druktestsysteem
3. 1

Krachtregistratiesysteem: Coriolis-krachtsensor met hoge precisie 20.000 kg om aan verschillende tests te voldoen

Tegelijkertijd ligt de nauwkeurigheid van de krachttest binnen ± 0,5% FS;
3. 2

Energie systeem:

AC-servomotor;

Ac-stuurprogramma;

Wormwielreductor

Taiwan importeerde hoge precisie kogelomloopspindel.
3. 3

Controle systeem:

De Pulse Command-bedieningsmodus maakt de bediening nauwkeuriger;

Snelheidsregelbereik: 1 ~ 20 mm/S;

De middenbordverstelling heeft de functies van snelle grofafstelling en langzame fijnafstelling.

Automatische terugkeer naar de oorsprong en automatische opslag na testen;
3. 4 Gegevensoverdrachtmodus: RS232-transmissie
3. 5 Weergavemodus: computerschermweergave.
3. 6

Deluxe testinterfacesoftware kan een vaste snelheid, positioneringsverschuiving, vaste belasting bereiken (kan de vasthoudtijd worden ingesteld),

De besturingsmodus van constante belastingstoename, constante spanningstoename, constante rektoename enzovoort kan worden gecombineerd met meertrapsbesturingsmodus

Voldoe aan verschillende testvereisten.
3. 7

Volledige verplaatsing:

Encoder 1000 P/R, dubbele precisie;

LINE DRIVE-encoder heeft een sterk anti-interferentievermogen;

Verplaatsingsanalyse 0,5 mm;
3. 8

Veiligheidsapparaat:

Noodstopapparaat bij overbelasting;

Op en neer reisbegrenzingsapparaat;

Automatische breekpuntstopfunctie.
3. 9

Anderen:

Spanningsuitschakelfunctie: bij het testen van de externe spanning van de batterij kan de uitschakelspanning aan beide uiteinden van de batterij worden ingesteld

Wanneer de spanning daalt tot de ingestelde spanning, stopt het uitgangssignaal het systeem.
4. Kenmerken
4. 01 De testbox is een onafhankelijk afgesloten gebied, geïsoleerd van het stroomgebied aan de onderkant en het uitlaatverlichtingsgebied aan de bovenkant, waardoor kan worden voorkomen dat de vlam, het hoge temperatuurgas, het lekgas enz. zich naar andere gebieden verspreiden;
4. 02 De testbox is voorzien van een uitlaatsysteem.De interne uitlaat van de kast is bovenaan de kast aangebracht en voorzien van een luchtopvangkap;De linkeronderzijde van de binnenkant van de doos is voorzien van een aanvullende luchtuitlaat;De afzuigventilator bestaat uit een motor met lange as en een stalen windwiel, met een groot luchtvolume, brandwerendheid en hoge temperatuurbestendigheid
4. 03 De testbox bestaat allemaal uit hittebestendige en vlamvertragende onderdelen (geen plastic pijpleidingen, draden, rubberen pakkingen, afdichtringen, smeerolie, olie, enz.) en de doosdeur is afgedicht met hittebestendige afdichtingen;
4. 04 De voordeur van de testbox heeft een versterkt ontwerp, dat de schade veroorzaakt door brand en explosie tijdens de test effectief kan isoleren.Het deurpaneel heeft een dubbellaags ontwerp met tussenlagen, en het scharnier en het deurslot zijn voorzien van speciale standaardonderdelen met versterkte apparatuur.Het deurraam heeft een dubbellaags explosiebestendig ontwerp van gehard glas;
4. 05 De open zijde van de achterplaat van de testkamer maakt gebruik van een scharnier en de andere zijde maakt gebruik van een beweegbare deur met magnetische adsorptie, die een effectieve rol speelt bij het stralen.Wanneer de achterplaat gesloten is, moet deze eromheen worden afgedicht om gaslekkage in de testbox te voorkomen;Wanneer er een explosie in de doos plaatsvindt, kan het gegenereerde hogedrukgas de drukontlastingsdeur openen om andere aspecten van de apparatuur te beschermen tegen schade en de veiligheid van het testpersoneel;
4. 06 De bodemplaat van de testbox heeft een geïntegreerd ontwerp, zonder gaten en gaten, dat gemakkelijk schoon te maken is.
4. 07 De bovenkant van de testbox is uitgerust met een lamp en de beschermkap van gehard glas wordt gebruikt om de buitenkant van de lamp te beschermen om te voorkomen dat de vlam en het uitstoten de lamp beschadigen.Er worden standaard afneembare bevestigingsmiddelen gebruikt om de testbox aan te sluiten, zodat deze gemakkelijk kan worden gedemonteerd en vervangen;
4. 08 De extrusietestmachine heeft een elektrische veiligheid in overeenstemming met de nationale normen, die de gevaren van elektrische schokken die zich kunnen voordoen bij het bedienings- en onderhoudspersoneel effectief kan voorkomen en elimineren.Tijdens normaal gebruik worden, met uitzondering van het circuitgedeelte van de apparatuur, de behuizing van de apparatuur en de metalen onderdelen in de testbox niet opgeladen.In het geval van een ongeval, zoals brand, lekkage, kortsluiting, enz., kan de apparatuur automatisch de externe ingangsstroom uitschakelen, zodat enig onderdeel van de apparatuur niet wordt opgeladen;
4. 09 De extrusietestmachine moet een "noodstop"-knop hebben om noodbehandeling in kritieke situaties te vergemakkelijken.De "noodstop"-knop wordt gebruikt om in kritieke gevallen alle acties van de extrusietestmachine te stoppen om het optreden van gevaren te voorkomen;Nadat de "noodstop"-knop is gereset, bevindt de extrusietestmachine zich in de normale bedrijfsstatus;
4. 10 De extrusiebevestiging van de extrusietestmachine kan flexibel worden gedemonteerd en eenvoudig worden vervangen.Beschikbare extrusiearmatuur: platte extrusieschijf
4.11 De extrusietestmachine moet zijn uitgerust met een universele rol voor gemakkelijke verplaatsing en een verstelbare steunvoet voor een vaste positie;
4.12 De extrusietestmachine heeft de functie van zelfbeschermingsdrukinstelling, die overmatige extrusiedruk tijdens de extrusietest kan voorkomen en de apparatuur kan beschadigen.Wanneer de extrusiedruk de ingestelde beschermingsdrukwaarde bereikt, stopt de extrusietestmachine automatisch.Op dit moment kan alleen de extrusiearmatuur worden opgetild en kan de extrusietest niet worden voortgezet.
5. Introductie van extrudersoftware
5. 01

Hoofdinterface van de besturingssoftware

AIS 038 Elektrische voertuigbatterijbreker- en nagelpenetratie-testkamer 2




5. 02

Interface instellen

AIS 038 Elektrische voertuigbatterijbreker- en nagelpenetratie-testkamer 3
5. 03

Grafiek

AIS 038 Elektrische voertuigbatterijbreker- en nagelpenetratie-testkamer 4
5. 04 Introductie van extrudersoftware
Dit perstestsysteem is geschikt voor druktestmachines van 1 kN-20.000 kN
De real-time schermweergave van krachtvervorming, krachtverplaatsing en andere testcurven wordt gerealiseerd, die op elk moment kunnen worden geschakeld en waargenomen, en de curve is erg handig om te vergroten en te verkleinen;
De datacurve van het hele testproces kan automatisch worden geregistreerd en opgeslagen;
Het digitale nulpunt van de testkracht en vervorming wordt gerealiseerd, wat handig is voor gebruik en de betrouwbaarheid van de machine verbetert.
De testgegevens worden beheerd door een database en alle testgegevens worden automatisch opgeslagen
Voltooi automatisch het testproces, beoordeel het kapotte type, registreer en bewaar automatisch de testgegevens;
Met automatische stopfunctie tegen overbelasting en kan automatisch de monsterbreuk beoordelen, automatische stop
Een verscheidenheid aan rapportuitvoermethoden, krachtige rapportbewerkingsfunctie, gebruikers kunnen volgens hun eigen vereisten in zeer korte tijd elk formaat van het testrapport voorbereiden
De gegevens nemen de databasebeheermodus over, slaan de testgegevens en curven automatisch op in de database, zorgen voor de integriteit en eenheid van de gegevens en zijn gemakkelijk voor gebruikers om op te vragen en te beheren;
De datacurve van het hele testproces kan automatisch worden geregistreerd en opgeslagen;
De mens-machine-interface gebruikt de standaard Windows-stijl, is eenvoudig te bedienen en te leren en kan voldoen aan de normale controle, verzameling en berekening;
6. standaardconfiguratie van apparatuur
6. 01 Verticale hoofdmachine 1 set 1 INSTELLEN
6. 02 Gesloten beschermkast (met drukontlasting en afzuigfunctie) 1 INSTELLEN
6. 03 Merkcomputer (niet minder dan de volgende configuratie: 20 inch LCD, 1000 GB) 1 INSTELLEN
6. 05 Druksensorsysteem 1 INSTELLEN
6. 06 Uitgebreid acquisitiesysteem voor spanning en temperatuur 1 setje van elk
6. 07 Productspecificatie Een stuk
