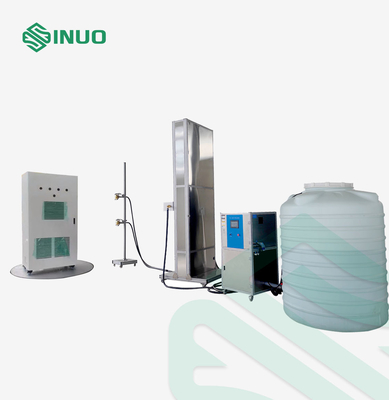

IEC60529 EV-laadstation IPX3-X6 waterdichtheidstestsysteem

(1) Toetsinrichting voor bloemsprinklers (IPX3-X4)

1Het is geschikt voor IPX3-X4 test van grote en zware monsters, in plaats van swingende buis test.

2De diameter van het gat: Ø0,5 mm.

3Aantal gaten: 121.

4De hoek van de 24 gaten in de twee binnenste cirkels is 30° en de hoek van de 96 gaten in de vier buitenste cirkels is 15°.

5De spiraaldiameter van de spuitstuk is 75,5 mm.

6Materiaal van het mondstuk: messing.

7- Handle Material: SUS304 roestvrij staal.

8, Drukmeter: pointermeter van roestvrij staal.

9. SUS304 roestvrijstalen buffer, roestvrijstalen balanshamer.

10. Testtijd: 0-9999S ((aanpasbaar).

11Waterdruk: ongeveer 50-150kpa.

12. Stroom: 10 L/min±0,5 L/min.

13. douchehoofd hoeveelheid: met 2.

14. met een verplaatsbare douchekop, met een hoogte van 2800 mm.

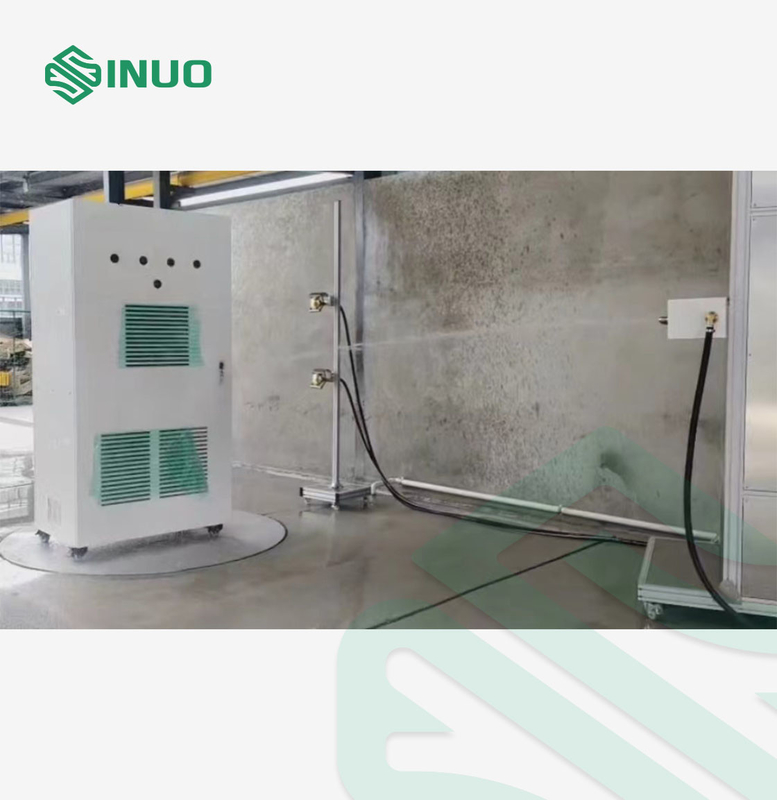

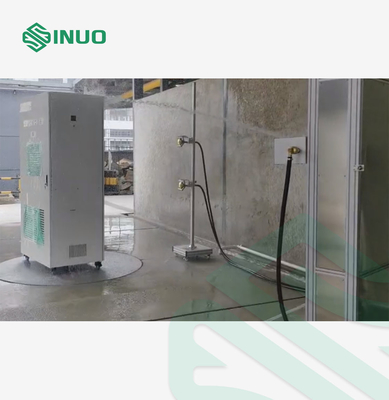

(2) Toetsinrichting voor sterke waterbespuiting (IPX5-X6)

1Geschikt voor IPX5-X6-test.

2. Openingsopening: ф6.3 mm (IPX5), ф12.5 mm (IPX6).

3, roestvrij staal materiaal.

4Waterstroom: 12,5 ± 0,625 L/min ((IPX5), 100 ± 5 L/min ((IPX5).

5Testtijd: 0-99999S (kan worden ingesteld).

6. Afstand tussen mondstuk en schelp: 2,5-3 m (onder controle van het testpersoneel).

7Aantal sprinklers: 4 IPX5-sprinklers, opgesteld, 1 IPX6-sprinkler.

8. Installatiebeugel van elektrische sprinklerkop: de schommelhoek van waterspray kan worden ingesteld en aangepast door middel van een touchscreen, en de hefhoogte kan worden aangepast door elektrische.De totale hoogte van de beugel is 2500 mm.

9De onderkant is voorzien van 4 rollen, beweeglijk.

(3) Draaibaar podium

1De diameter van de draaitafel: Ø2000 mm.

2. rotatiesnelheid: 1 tot 3 RPM kan worden ingesteld.

3. Rotatieactie tijdens de test: continue rotatie in de richting van de klok.

4- Draaiende tafel: industriële tafel van aluminiumplaten.

6- Karosserie materiaal: aluminium profiel van industriële legering.

7De positieve en omgekeerde bediening en de rotatie worden door de bedieningskast bestuurd.

8- aandrijving: motor + turbine reducer.

9Maximale lading: 1 ton.

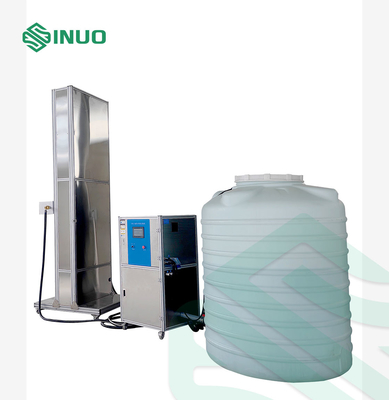

Intelligente watervoorziening

1Stroomregeling: real-time monitoring van de stroommeter, frequentieomzetter, controle van de pompsnelheid,met behulp van een hoge-precisie-stroommeter voor turbines en een elektronische digitale displaystroommeter voor intelligente besturing, selecteer en instel de stroom op het touchscreen.

2Watervoorzieningspomp: de zuidpomp is een meerfasige centrifuge van roestvrij staal met een doorstroming van 0-8 m3/uur.

3- Karosserie materiaal: aluminium profiel van industriële legering + SUS304 afdichtplaat.

4- waterreservoir: 2 ton plastic waterreservoir.

Geïntegreerde bedieningskast

1Mitsubishi PLC.

2Mens-machine interface: 7 inch kleuren touchscreen.

3. Beheersfuncties: besturing van de spuitstroom, besturing van de scèneactie, besturing van de op- en afschuiving van de spuit, tijdsbesturing, enz.

4Beschermingsfunctie: lekbescherming, overbelastingbescherming, kortsluitbescherming, watertekortbescherming, enz.

5Stroomvoorziening: AC380V, 50Hz, 8KW.
