Productomschrijving

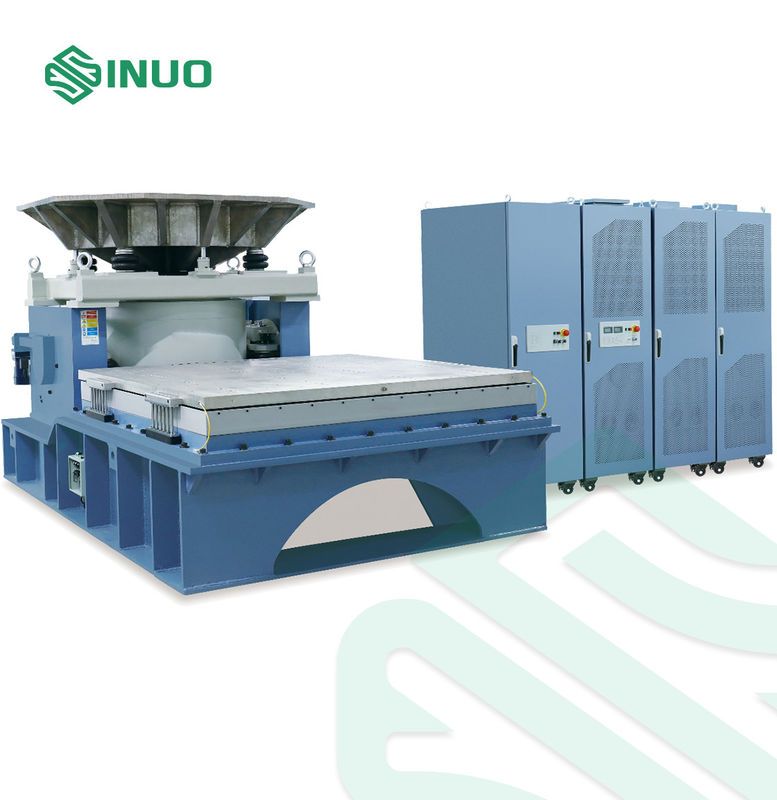

MIL-STD810G watergekoelde elektromagnetische trillingstestmachine



Apparatuuroverzicht

---



Trillingstesten zijn het opwekken of schokken van een onderdeel of apparaat om te zien hoe het in een echte omgeving zou reageren.Het toepassingsbereik van trillingstests is extreem breed, van industriële producten zoals printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.



Laberton kan u voorzien van het volledige excitatie- en testschema en de kwaliteit van de producten voor u bewijzen volgens nationale en internationale normen, zoals GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.



Selectieformule voor trillingsmachines en structuurdiagram voor trillingsgeneratoren

De testomstandigheden verstrekt door het bedrijf van de klant;

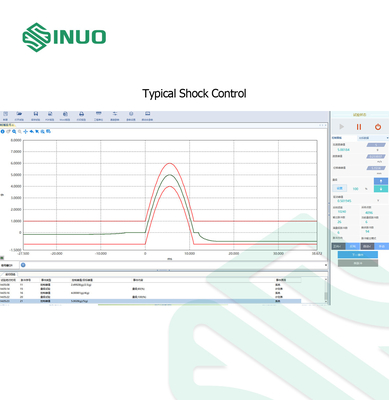

Testtype: Sinus sweep;Willekeurig;Klassieke schok;

Frequentiebereik: 1-2700 Hz

Formule: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg) ×A(g)



Technische parameters

---



E90T45 elektromagnetische excitatiegeneratorparameters
Maximale sinusoïdale excitatiekracht		9000Kg.f piek
Maximale willekeurige opwindende kracht		9000 kg.f rms
Maximale impactexcitatiekracht		18000Kg.f piek
Frequentiebereik		1~2700 Hz
Maximale verplaatsing		76 mm blz
Maximum snelheid		2m/sec
Maximale acceleratie		120G(1176m/s2)
Maximale belasting- en acceleratierelatie: F=MA
5G (49m/s2)	10G(98m/s2)		20G(196m/s2)	30G (294 m/s2)
2295 kg	1095 kg		495 kg	295 kg
Resonante frequentie van de eerste orde		2200 Hz ± 5%
Maximale lading:		1200 kg
Trillingsisolatiefrequentie:		3 Hz
Diameter bewegende spoel:		Ф450 mm
Gewicht bewegende spoel:		90 kg
Fluxlekkage		<10gauss
Toegestaan ​​excentrisch moment		>1000Nm
Grootte van uitrusting		1700 mm × 1360 mm × 1540 mm (exclusief verticale uitzettafel)
Gewicht van de uitrusting		5900 kg
LA-100 digitale schakelende eindversterker
Uitgangsvermogen		100KVA
Uitgangsspanning		110Vrms
Uitgangsstroom		1000 wapens
SNR		≥65dB
Grootte versterker		3300 mm × 810 mm × 2170 mm
Gewicht versterker		3700kg
Servobeschermingssysteem
Functie		Het heeft: overspanning van het elektriciteitsnet, onderspanning van het elektriciteitsnet, logische fout, bescherming van de voedingsmodule, temperatuur van de voedingsmodule, overstroom van de uitvoer, overspanning van de uitvoer, voeding van de aandrijving, platformverplaatsing, platformtemperatuur, externe vergrendeling en andere beveiligingscircuits.Wanneer er een storing optreedt, wordt de uitgang uitgeschakeld en klinken tegelijkertijd het geluid en het licht.
Digitale vibratiecontroller VCS-4
Hardware configuratie		4 gelijktijdige ingangskanalen, 1 uitgangskanaal
Besturingsfunctiemodule		Sinus, willekeurige, typische shock, resonantie zoeken en stilstaan
Controlecomputer		Originele merkcomputer met LCD-monitor
Software		Chinees/Engelse bediening, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentie-sweepanalyse, etc. kunnen worden uitgevoerd.Het kan automatisch WORD-testrapporten genereren, testparameters weergeven, opslaan, instellen en functies van signalen en gegevens analyseren.
Systeemversneller		Frequentiebereik: 1-12.000 Hz Gevoeligheid: 50 mv/g Temperatuurbereik: -24 - 250°C

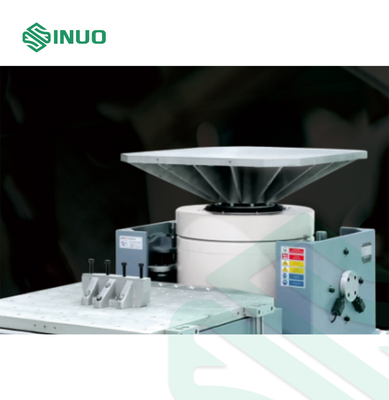

VT120 verticale aanschuiftafel
Materiaal		Magnesiumlegering, oppervlak gehard
Tafelgrootte		1200×1200mm
Vast gat		M12 rechthoekige verdeling 100 mm * 100 mm roestvrijstalen schroefhuls, duurzaam en slijtvast
Bovengrens gebruiksfrequentie		Sinus 500 Hz, willekeurig 1500 Hz
Gewicht		Ongeveer 165 kg
HB120 horizontale oliefilmdiatafel
Materiaal		Magnesiumlegering, oppervlak gehard
Tafelgrootte		1200×1200mm
Vast gat		M12 rechthoekige verdeling 100 mm * 100 mm roestvrijstalen schroefhuls, duurzaam en slijtvast
Bovengrens gebruiksfrequentie		Sinus 2000 Hz, willekeurig 2000 Hz
Gewicht		170Kg (zonder connector)
Waterkoelunit WCU
warmtewisselingscapaciteit		100KW koelwatertoren 15T
Waterstroom/druk buitencirculatie		200 l/min 0,25-0,4 MPa
Gedistilleerd water nodig		Waterhardheid 30 ppm, PH7-8, geleidbaarheid 1us/cm
Buitenste circulatie waterleidinginterface		1-1/4" of DN32
Afmetingen (L×B×H)		610 mm × 900 mm × 2000 mm
Gewicht		380 kg
Elektrische vereisten
Stroomvoorziening		3-fasig 5-draads 380V/50Hz 162 KW
Gecomprimeerde lucht		0,6 MPa
Grondweerstand		≤4Ω

Introductie van producttechnologie en -functie

---

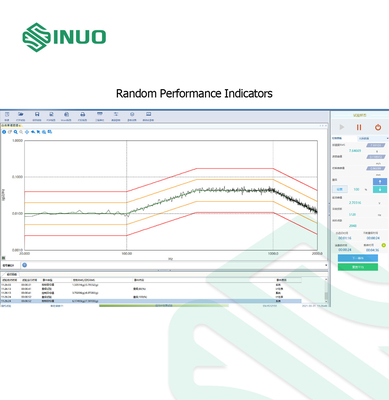

Willekeurige prestatie-indicatoren

---



De VCS5X willekeurige controlefunctie biedt snelle en nauwkeurige willekeurige trillingscontrole.Het adaptieve besturingsalgoritme op basis van de overdrachtsfunctie kan snel reageren op de niet-lineariteit van het systeem, het resonantietrillingspunt en de verandering van de dynamische belasting, waardoor de regelnauwkeurigheid aanzienlijk wordt verbeterd en een snelle lustijd wordt verkregen.



Controle methode

Egalisatiemethode: overdrachtsfunctie

Regellus: adaptieve regeling op basis van update van de overdrachtsfunctie, die snel kan reageren op veranderingen in niet-lineariteit van het systeem, resonantietrillingspunten en dynamische belastingen

prestatie controleren

Dynamisch bereik: 90dB

Controlenauwkeurigheid: ±1dB

Gesloten lustijd: typische waarde 100 mS

signaal rijden

Een continu Gaussiaans willekeurig signaal.

Controleparameters

Frequentiebereik: van 0 tot 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Resolutie: 100, 200, 400, 800, 1600, 3200, 6400 spectraallijnen

Besturingsstrategie: éénkanaalsregeling, gewogen regeling, maximale waarde, minimale waarde

Aantal vrijheidsgraden (DOF): 12~3160

Knipcoëfficiënt (sigma-shear): 2~100

Stapelsnelheid: Geen, 50%, 75%

Doelspectrum

Crossover-punt: gedefinieerd door grootte of helling, het aantal crossover-punten is niet beperkt

Crossover-puntberekening: berekent automatisch de crossover-frequentiewaarde van elk segment.

Tolerantiespectrum: Definieer de alarmlijn en onderbrekingslijn in dB of % ten opzichte van het doelspectrum

Geldigheidscontrole: Controleer automatisch de geldigheid van de gedefinieerde snijpunten

RMS-tolerantielimiet: automatisch berekend op basis van het tolerantiespectrum of handmatig ingesteld door de gebruiker.

RMS-berekening: automatische berekening van RMS-waarden voor verplaatsing, snelheid en versnelling en geschatte piekwaarden.

RMS-aanpassing: Pas de RMS-waarde handmatig aan of door de decibelconversie in te stellen.

Versnellingstype: logaritmisch, dB

Technische eenheden: imperiaal, metrisch

Weergave: geeft automatisch het referentiespectrum weer met tolerantielimieten ingesteld op basis van het referentiespectrum.

Voortest

Pre-testniveau: 0,1 ~ 100%

Startsnelheid: snel, langzaam

Initiële aandrijving: door de gebruiker gedefinieerde initiële startspanning

Maximale aandrijflimiet: Door de gebruiker gedefinieerde maximale aandrijfspanning voor pre-test

Plan van proefdraaien

Testgebeurtenissen: omvang en dynamische runtime

Controle onderbreken: uit, aan

Controlelus: open lus, gesloten lus

Resultaten opslaan: schermbitmap, actief venster, alle vensters, automatisch gedefinieerde inhoud opslaan

Genereer testrapporten: eenvoudig rapport, volledig rapport

Pauzeer experiment: stel de pauzetijd in

Lus: stel het begin en einde van de lus en het aantal lussen in

Testreeks uitvoeren: schakel en voer meerdere tests achter elkaar uit

Veiligheid

Lijnonderbrekingscontrole: Controleer automatisch het aantal lijnen die buiten de tolerantie vallen en vergelijk dit met de toegestane waarde. Het aantal lijnonderbrekingen is 0~1

Effectieve waardegrens: Controleer of de effectieve waarde van de regeling de ingestelde maximum- en minimumgrens overschrijdt

Handmatig afbreken: De gebruiker kan de test stoppen met de knop "Stop" op het bedieningspaneel en de knop "ABORT" op het voorpaneel van de bedieningskast

Uitvoeren: De snelste manier is om op "ABORT" te drukken om de testrun direct hardwarematig te onderbreken.

Grenswaarden trillingstabel: maximale versnelling, snelheid, verplaatsing.

Pre-test: Gebruik kleinschalige signalen om de systeemregelkring en systeemprestaties te controleren, de systeemoverdrachtsfunctie te testen, enz.

Test: continue automatische open-lusdetectie, overbelastingsinspectie, alarm, inspectie van de onderbrekingstolerantieband, inspectie van de RMS-onderbrekingslimiet, starten, stoppen en wijzigen van de magnitude met de door de gebruiker gespecificeerde snelheid, aandrijfsignaallimiet.

Zwevend doelspectrum: wanneer de magnitude verandert, volgen het doelspectrum, het alarm en de interrupttolerantie de huidige magnitudeverandering en controleren automatisch het aantal lijnen die buiten de tolerantie vallen in de huidige magnitudetest

Gevoeligheid met open lus: ongevoelig, normaal, gevoelig.

Handmatige bediening tijdens de test

Voer open acties uit: stop of start een test, pauzeer of hervat een test

Niveauaanpassing: verhoog of verlaag het niveau handmatig, of stel het niveau rechtstreeks in

Run jump: spring handmatig naar de volgende gebeurtenis in het schema

Run-control-bewerking: geldig of ongeldig voor interruptdetectie, regeling met open of gesloten lus

Weergavebediening: cursor toevoegen/verwijderen, venster toevoegen/verwijderen, weergave-inhoud of interface wijzigen, enz.

Testrapport: genereer een WORD/PDF-testrapport

Piek-/dalcursors: automatische piek-/daldetectie en -markering

Gewone cursor: enkele cursor, dubbele cursor, lees de X, Y van de positie die door de cursor wordt aangegeven

Harmonische cursors: markeer harmonischen

Online statusweergave

Belangrijkste parameters: stroomsterkte, piekwaarde van de aandrijfspanning, doelversnelling, snelheid, verplaatsingswaarde en gecontroleerde RMS-versnellingswaarde

Tijd: totale looptijd, volledige schaaltijd, huidige schaaltijd, resterende tijd

Huidige status: pauze, pre-test, proefdraaien, alarm en testonderbreking, etc.

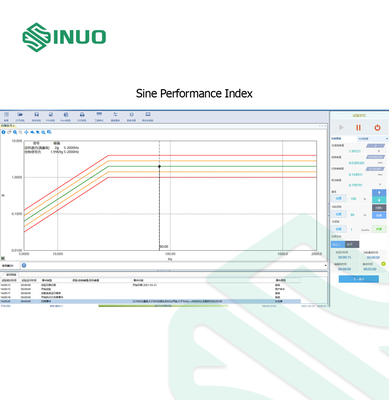

Sinus prestatie-index

---



Het VCS-sinuscontrolesysteem voert een effectieve sinusfrequentie-sweep en vaste frequentiecontrole uit door een continue sinusgolf van 1 Hz tot 10.000 Hz te genereren.Het aandrijfsignaal produceert een echte analoge sweep.Het adaptieve regelalgoritme, gebaseerd op de update van de sinusoïdale signaalamplitude, kan snel reageren op systeemveranderingen en heeft een hoge regelprecisie en een hoog dynamisch bereik.



Controle methode

Egalisatiemethode: overdrachtsfunctie

Regellus: adaptieve regeling op basis van sinusoïdale signaalamplitude-update, die snel kan reageren op veranderingen in de niet-lineariteit van het systeem, resonantietrillingspunten en dynamische belastingen

Controle van de prestaties

Dynamisch bereik: 110dB

Gesloten lustijd: 10 ms

Aandrijfsignaal: levert een sinussignaal van analoge kwaliteit

Golfvormvervorming: <0,3%

Signaal-ruisverhouding groter dan 100 dB

Frequentieresolutie: 0,01%

Controleparameters

Besturingsstrategie: éénkanaalsregeling, gewogen regeling, maximale waarde, minimale waarde

Bedrijfsmodus: handmatig, automatisch

Proportionele filterbandbreedte: proportionele bandbreedte, vaste bandbreedte

Verplaatsingssensor - laagdoorlaatfilter: 0,1~18750Hz

Resolutie tijddomein: ≥10 ms

Startsnelheid: 1~120dB

Lineaire sweepfrequentie: 0,01 ~ 6000 Hz/min

Logaritmische sweepfrequentie: 0,01 ~ 100 okt/min,

Frequentiebereik: 1 Hz ~ 10.000 Hz

Sweep-parameters

Frequentie sweep-modus: lineair, logaritmisch

Sweep-duur: frequentie-sweep-tijden, tijd

Sweep-snelheid: De sweep-snelheid kan voor elke sweep-gebeurtenis worden ingesteld

Initiële richting: omhoog, omlaag

Frequentie-instelling: ondergrensfrequentie, ondergrensfrequentie, startfrequentie

Bewonersparameters

Frequentie: stel de verblijfsfrequentie in

Duur: aantal sweeps, tijd

Doelspectrum

Resolutie: maximaal 4096 punten

Crossover-punt: gedefinieerd door grootte of helling, het aantal crossover-punten is niet beperkt

Omvang: versnelling, snelheid, verplaatsing

Helling: constante versnelling, constante snelheid, constante verplaatsing

Tolerantiespectrum: Definieer de alarmlijn en onderbrekingslijn in dB of % ten opzichte van het doelspectrum

Geldigheidscontrole: Controleer automatisch de geldigheid van de gedefinieerde snijpunten

Piekberekening: bereken automatisch de piekwaarde van verplaatsing, snelheid en versnelling.

Technische eenheden: imperiaal, metrisch

Weergave: geeft automatisch het referentiespectrum weer met tolerantielimieten ingesteld op basis van het referentiespectrum.

Crossover-puntberekening: berekent automatisch de crossover-frequentiewaarde van elk segment.

Versnellingstype: logaritmisch, dB

Test starten

Startsnelheid: snel, langzaam

Initiële aandrijving: door de gebruiker gedefinieerde initiële startspanning

Maximale aandrijflimiet: Stijgende maximale aandrijfspanning voor door de gebruiker gedefinieerde tests

Plan van proefdraaien

Testgebeurtenissen: vegen, stilstaan, stappen

Controle onderbreken: uit, aan

Controlelus: open lus, gesloten lus

Lus: stel het begin en einde van de lus en het aantal lussen in

Pauzeer experiment: stel de pauzetijd in

Resultaten opslaan: schermbitmap, actief venster, alle vensters, automatisch gedefinieerde inhoud opslaan

Genereer testrapporten: eenvoudig rapport, volledig rapport

Testreeks uitvoeren: schakel en voer meerdere tests achter elkaar uit

Handmatige bediening tijdens de test

Voer open acties uit: stop of start een test, pauzeer of hervat een test

Niveauaanpassing: verhoog of verlaag het niveau met handmatige stappen, maar u kunt het niveau ook rechtstreeks instellen

Frequentiecontrole: frequentie wijzigen, frequentie verhogen/verlagen, sweeprichting wijzigen, handmatige frequentie-instelling

Veegrichting: wijzig de veegrichting

Run Jump: Handmatig overbrengen naar de volgende gebeurtenis in het schema, handmatig overbrengen naar het volgende schema

Run-control-bewerking: geldig of ongeldig voor interruptdetectie, regeling met open of gesloten lus

Weergavebediening: cursor toevoegen/verwijderen, venster toevoegen/verwijderen, weergave-inhoud of interfacerapport wijzigen, enz.

Testrapport: genereer een WORD/PDF-testrapport

Online statusweergave

Belangrijkste parameters: stroomsterkte, piekwaarde van de aandrijfspanning, doel- en gecontroleerde versnellingsamplitude

Tijd: totale looptijd, volledige looptijd, huidige schaaltijd, resterende tijd

Huidige status: pauze, pre-test, proefdraaien, alarm en testonderbreking, enz.

veiligheid

Handmatige onderbreking: De gebruiker kan het proefdraaien stoppen via de knop "Stop" op het bedieningspaneel en de knop "ABORT" op het voorpaneel van de bedieningskast.De snelste manier is om op "ABORT" te drukken om de testrun via de hardware direct te onderbreken.

Grenswaarden trillingstabel: maximale versnelling, snelheid, verplaatsing.

Test: continue automatische open-lusdetectie, overbelastingsinspectie, alarm, inspectie van onderbrekingstolerantieband, starten, stoppen en wijzigen van de magnitude met de door de gebruiker gespecificeerde snelheid, aandrijfsignaallimiet.

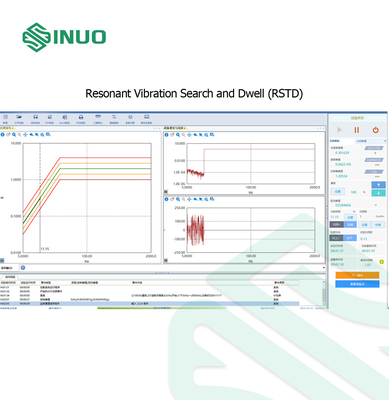

Resonante trillingen zoeken en stilstaan ​​(RSTD)

---



VCS Resonant Vibration Search and Dwell biedt de functies van resonantie zoeken en stilstaan.Het unieke trackingalgoritme van het systeem kan de resonantietrillingsfrequentie snel en nauwkeurig volgen.Het zoeken en stilstaan ​​van harmonische trillingen omvat alle indexen van sinusoïdale controle, en omvat ook de volgende indexen.

Resonantie zoeken

Overdrachtsfunctie: elk paar ingangskanalen, of een test tussen een ingangskanaal en een besturingskanaal

Zoekbereik: door de gebruiker te selecteren start- en stopfrequenties binnen het frequentiebereik gedefinieerd door het referentiespectrum

Sweep rate: standaard scansnelheid, door de gebruiker gespecificeerde speciale scansnelheid

Detectiecriteria: resonantie-identificatie op basis van q-waarde, amplitude van de overdrachtsfunctie, of beide

Wonen

Testmodus: twee modi: 1) blijf tijdens resonant zoeken;2) Blijf na het voltooien van de zoekopdracht volgens de verblijfslijst. In deze modus kan de gebruiker de verblijfslijst wijzigen

Dwell-modus: verblijf met vaste frequentie, volgverblijf

Vaste frequentie verblijftijd: tijd, aantal cycli;of amplitudedriftsnelheid

Verblijfscriteria volgen: het bereiken van het opgegeven tijdstip of aantal cycli;resonantie trillingsfrequentie offset (frequentie Hz of percentage);resonantie-amplitudeafwijkingssnelheid (totale offset of offset binnen een bepaalde tijdsperiode)

Plan van proefdraaien

Resonantie zoeken: resonantie zoekgebeurtenissen definiëren en uitvoeren

Resonante verblijfplaats: definieer en voer verblijfgebeurtenissen uit, overeenkomend met het zoeken naar harmonische trillingen

Zoekverblijf: voer verblijf uit onmiddellijk na het zoeken naar het resonantietrillingspunt

Signaalweergave

Zoekrecords: dezelfde zoek- en verblijfgerelateerde bedrijfsrecords voor harmonische trillingen

Dwell-lijst: vermeld alle residente frequentiepunten en de bijbehorende amplitude, fase, q-waarde, enz.

Amplitudegrafiek: overdrachtsfunctieamplitude vs. frequentievariatiecurve

Fasediagram: de curve van de overdrachtsfunctiefase versus frequentie

Veiligheid

Handmatige onderbreking: De gebruiker kan het proefdraaien stoppen via de knop "Stop" op het bedieningspaneel en de knop "ABORT" op het voorpaneel van de bedieningskast.De snelste manier is om op "ABORT" te drukken om de testrun via de hardware direct te onderbreken.

Grenswaarden trillingstabel: maximale versnelling, snelheid, verplaatsing.

Test: continue automatische open-lusdetectie, overbelastingsinspectie, alarm, inspectie van onderbrekingstolerantieband, starten, stoppen en wijzigen van de magnitude met de door de gebruiker gespecificeerde snelheid, aandrijfsignaallimiet.



Typische schokbeheersing

---



De typische schokcontrole biedt de schoktestfunctie van de klassieke schokgolfvorm, neemt het adaptieve besturingsalgoritme over op basis van de overdrachtsfunctie, kan snel reageren op de niet-lineariteit van het systeem en de verandering van de dynamische belasting, en heeft een sterk systeemaanpasbaarheid en hoge controle precisie.





Controle methode

Egalisatiemethode: overdrachtsfunctie

Regellus: adaptieve regeling op basis van update van de overdrachtsfunctie, die snel kan reageren op de niet-lineariteit van het systeem en de verandering van dynamische belasting

Controle van de prestaties

Dynamisch bereik: 90dB

Pulsdefinitie

Pulstype: halve sinus, zaagtand voorpiek, zaagtand achterpiek, driehoek, rechthoek, trapezium, haversine.

Pulsduur: 0,5 ~ 3000 ms

Pulsamplitude: de gebruiker kan de pulsamplitude naar behoefte invoeren

Frequentiebereik: 0~18750 Hz

Eenheid: imperiaal, metrisch

Pulscompensatie

Compensatiemethode: pulscompensatie voor en achter, compensatie voor puls, compensatie na puls

Compensatiegolfvorm: halve sinus, rechthoekig, rechthoekige harmonische

Amplitude vóór puls: 1~100%

Na pulsamplitude: 1~100%

Tolerantie

Type: MIL-STD810G, IEC60068227, GJB150A, ISO-norm, door de gebruiker gedefinieerde interruptcontrolelimiet.

Controleparameters

Bedrijfsmodus: handmatig, automatisch

Controlekanaal: enkelkanaalsregeling, gewogen controle

Pulsinterval: Definieert het tijdsinterval tussen twee pulsen

Gemiddeld: 1~10

Voortest

Pre-testniveau: 0,1 ~ 100%

Startsnelheid: snel, langzaam

Initiële aandrijving: door de gebruiker gedefinieerde initiële startspanning

Maximale aandrijflimiet: Door de gebruiker gedefinieerde maximale aandrijfspanning voor pre-test

Testplan uitvoeren

Testgebeurtenissen: omvang en aantal pulsen

Controle onderbreken: uit, aan

Controlelus: open lus, gesloten lus

Resultaten opslaan: schermbitmap, actief venster, alle vensters, automatisch gedefinieerde inhoud opslaan

Genereer testrapporten: eenvoudig rapport, volledig rapport

Pauzeer experiment: stel de pauzetijd in

Lus: stel het begin en einde van de lus en het aantal lussen in

Pulspolariteit: vooruit, achteruit

Veiligheid

Open-lusdetectie: automatische detectie van open-lus in de regellus

Ingangssignaal: ingangskanaal open lus, controle overbelasting

Lijnonderbrekingscontrole: Controleer automatisch het aantal lijnen die buiten de tolerantie vallen en vergelijk dit met de toegestane waarde. Het aantal lijnonderbrekingen is 0~1

Tolerantie: MIL-STD810 (Amerikaanse militaire standaard), ISO-standaard, door de gebruiker gedefinieerde interruptcontrolelimiet.

Onderbreekknop: onderbreek het proefdraaien direct via hardware

Shakerlimieten: maximale versnelling, snelheid, verplaatsing

Aandrijfsignaallimiet: beperk de piekwaarde van het aandrijfsignaal

Gevoeligheid met open lus: ongevoelig, normaal, gevoelig.

Handmatige bediening tijdens de test

Voer open acties uit: stop of start een test, pauzeer of hervat een test

Aanpassing van de omvang: stap handmatig om de omvang te vergroten of te verkleinen, stel de omvang direct in

Run Jump: handmatig aanpassen aan de volgende gebeurtenis in het schema

Run-control-bewerking: geldig of ongeldig voor interruptdetectie, regeling met open of gesloten lus

Weergavebediening: cursor toevoegen/verwijderen, venster toevoegen/verwijderen, weergave-inhoud of interfacerapport wijzigen, enz.

Testrapport: genereer een WORD/PDF-testrapport

Schokpuls: geef de schokpuls handmatig uit, wijzig de pulspolariteit

Online statusweergave

Belangrijkste parameters: stroomgrootte, piekwaarde van de aandrijfspanning, beoogde en gecontroleerde acceleratiepiekwaarde en RMS-waarde

Tijd: het aantal uitgangspulsen, het aantal resterende pulsen, het aantal huidige niveaupulsen, het aantal volniveaupulsen

Huidige status: pauze, pre-test, proefdraaien, alarm en testonderbreking, enz.
