IEC62196 elektrisch voertuig het Laden het Apparaat van de de Krachttest van de Interfacetoevoeging

IEC62196 elektrisch voertuig het Laden het Apparaat van de de Krachttest van de Interfacetoevoeging

Nageleefde Normen & Clausules voor het Laden van het Apparaat van de de Krachttest van de Interfacetoevoeging

CEI-62196-1:2020clausule 14.1.5, 14.1.6, fig13, fig14.

CEI-62196-1:2014clausule 17,2.

Technische Parameters voor het Laden van het Apparaat van de de Krachttest van de Interfacetoevoeging

Materiaaloverzicht voor het Laden van het Apparaat van de de Krachttest van de Interfacetoevoeging

Doel van de test: De structuur van de het laden interface zou het gemakkelijk moeten maken om het het laden kanon op te nemen, en controleert of de maximumdiekracht die wordt vereist om het het laden kanon in de toestellencontactdoos op te nemen binnen de waaier is in de norm wordt gespecificeerd.

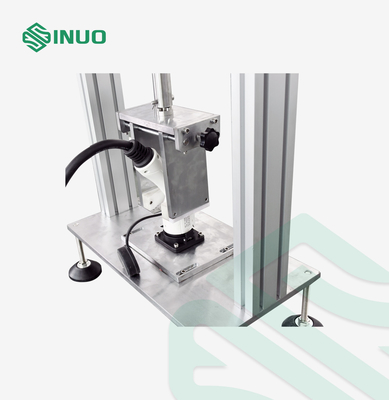

Testprincipe: De kracht van het het laden kanon in de contactdoos wordt opgenomen die: zet het het laden kanon verticaal naar beneden, plaats het belangrijkste gewicht volgens de standaardvereisten op het het laden kanon, en gebruik dan een 0.8kg-gewicht van een hoogte van 5cm vrij vallen om het belangrijkste gewicht te beïnvloeden dat, zou het het laden kanon in de contactdoos in de positie moeten worden opgenomen door het contact wordt vereist

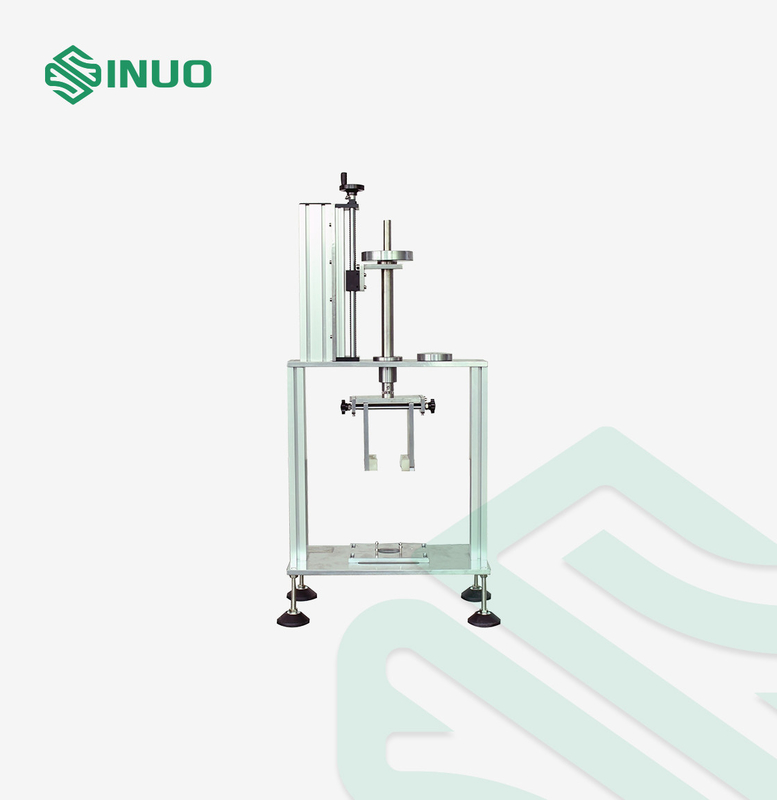

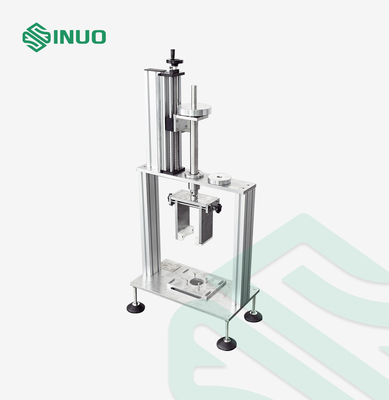

Materiaalstructuur: Dit apparaat is samengesteld uit de grondplaat A van de contactdoosinstallatie, het laden kanon het vastklemmen apparaat, hoofdgewicht F, en extra gewicht G.
Nota: De centreer regelbare inrichting wordt goedgekeurd, die allerlei kan houden het laden van kanonproducten

Structuureigenschappen

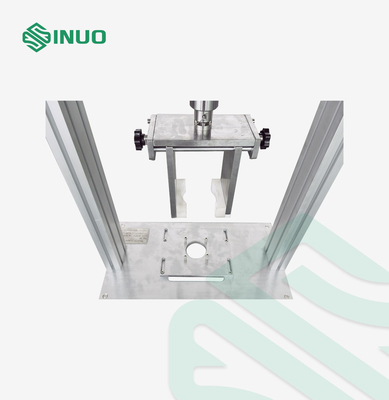

Dit apparaat is hoofdzakelijk samengesteld uit de installatieinrichting, het het vastklemmen apparaat, het belangrijkste gewicht, het supplementaire gewicht en de teststop. Gebaseerd op ervaring, wordt de trekkrachtklem veranderd in een tegengewicht, wordt de gewichtshaak direct verbonden met de teststop, en de inrichting voor het houden van de steekproef wordt gevormd. De specifieke vorm wordt getoond in figuur 1.
