Outdoor Rain Spray Shower Testruimte voor bus personenauto wegvoertuig

Autobus Passagierswagen Wegvoertuig Buitenruimte Regenspray Douche Testkamer

Doel van het systeem

Voldoen hoofdzakelijk aan de norm QC/T 476-2007 "Rainproof Sealing Limits and Test Methods for Passenger Cars",en aanpassen aan de norm GB 29753-2013 “Veiligheidseisen en testmethoden voor koelwagens voor het wegvervoer van levensmiddelen en biologische producten”.

Het wordt gebruikt om na te gaan of de montage van de carrosserie, deuren, ramen en zonnedak normaal is, of de afdichtingsprestaties betrouwbaar zijn en of de installatiemethode correct is.

Technische parameters

1. Functie van de uitrusting: gebruikt voor de regentest van personenauto's. De uiterlijke afmetingen van het toepasselijke voertuig variëren van 3500×1400×1400 mm tot 13700×2600×4200 mm.

2. Regenintensiteit: het gemiddelde van de voorzijde is 7~12±1 mm/min, en het gemiddelde van beide zijden, bovenste, onderste en achterzijde is 7~8±1 mm/min. De regenintensiteit van elk deel kan worden aangepast.

3Stroomvoorziening: wisselstroom driefasige vijfdraad 380V ± 5% 50Hz of overeenkomen met de lokale driefasige stroomvoorziening van de klant.

4Injectiedruk van het spuitstuk: 150 kPa±10 kPa

5Drukmeter: installeer een drukmeter bij de uitlaat van de waterpomp, druk: 0­0,5 MPa.

6. Stroommeter: installeer een totale elektromagnetische stroommeter na het zelfsproeifilter bij de uitlaat van de waterpomp. De totale stroom is 0-150 m3/h.De takpijp neemt een visuele stroommeter en is geïnstalleerd na de stroomregulerende klep.

7, regentijd: 1 ~ 60 min.

8De afmetingen van het raam van de regenmelderkamer (lengte × breedte × hoogte): ca.20000×5200×6000 mm.

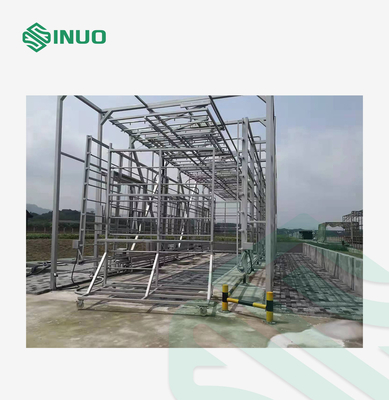

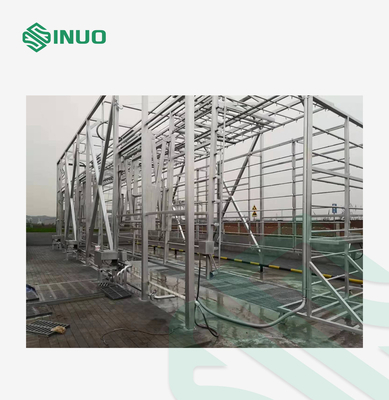

9. De regen detectie kamer is een buitenste skelet type, zonder dak en omringende beschermende panelen. Het frame reserveert de interface en ruimte voor het bouwen van een luifel in de toekomst.

Controlesysteem

Regen douche apparaten omvatten voornamelijk: waterpomp, automatische drukregulerende klep, waterdrukmeter (of waterdruk sensor), hoofdleiding, takleiding, takleiding,stroommeter (of stroomsensor), stroomregulerend klep, spuitstuk, spuitstuk buishouder, Pipe rack bewegende systeem en elektrisch besturingssysteem, enz.De instelling van de waterdruk van de waterpomp moet ervoor zorgen dat de uitlaatdruk van het spuitstuk 150 kPa±10 kPa is.De hoeveelheid, de opheffing, de doorstroming en de diameter van de pijpleiding van de waterpomp moeten aan de voorschriften van het systeem voldoen.Elk sproeioppervlak bedekt de auto met de grootste uiterlijke afmetingen die bij de regentest betrokken zijn en elk geïnspecteerd onderdeel van elke auto.De voor- en middelste regenoppervlakken moeten verplaatsbaar zijn om zich aan te passen aan veranderingen in de vorm en grootte van het voertuig.

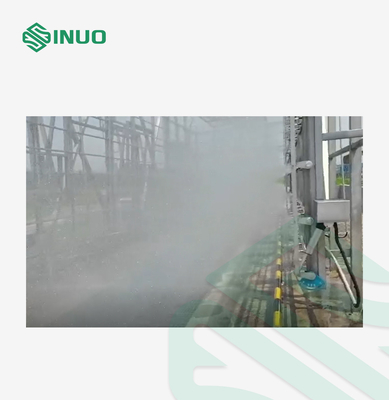

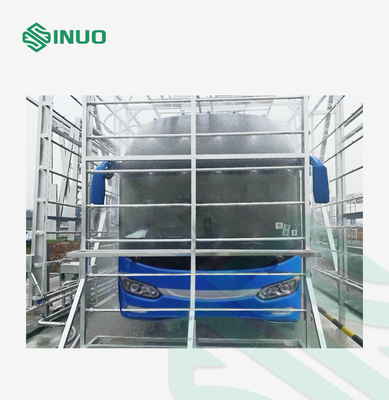

De regendouche dient ervoor te zorgen dat water aan de voorzijde, achterzijde, onderzijde, zijkant en bovenzijde op de auto wordt gespoten, waarbij dode plekken van waterbespuiting worden vermeden.en ervoor te zorgen dat de waterspuitdruk en -stroom overeenkomen met de verschillende onderdelen van de auto om aan de eisen van de norm QC/T 476-2007 te voldoen. De raamstructuur van de regen douche pijpleiding is eenvoudig en mooi, terwijl het verzekeren van anti-roest en schokbestendige.en het is handig voor de reparatie en het onderhoud van onderdelen.

met een vermogen van niet meer dan 10 kW

1De spuitvorm is solide conisch en de kegelhoek is 60 graden.de bovenste spuitstuk is loodrecht op het horizontale vlak (kan ook tot 45 graden worden ingesteld)De sproeiers zijn in een vierkant raster geplaatst, er is geen leegte in het sproeigebied en de diameter van het sproeiergat is 2,5 mm tot 3,0 mm.De horizontale en verticale afstand van sproeiers is 400 mm.

2. De afstand tussen de spuitstuk en het buitenste oppervlak van de overeenkomstige voertuigkarosserie: 700 mm±200 mm. De onderste spuitstuk bevindt zich 200 mm onder de grond.

3. De assen van de bovenste en onderste sproeiers zijn loodrecht op het horizontale vlak,en de assen van de linker- en de rechtermondstukken zijn van 15 tot 90 graden loodrecht op de lengterectie van het voertuig verstelbaarVoor- en achterzijde zijn handmatig instelbare hoeken van 90, 45, 30, 15 graden.
