UL 2594 Voedingsapparatuur voor elektrische voertuigen 50 mm stalen kogelslagtestapparaat

Steel Ball Impact Test Device tbvBevoorradingsapparatuur voor elektrische voertuigen

Nageleefde normen en clausules voorTestapparaat voor kogelinslag van staal

Dit testapparaat met stalen kogels voor elektrische voertuigen voldeed aan UL 2594 clausule 57 figuur 18 en 19 en etc.

Technische parameters voorTestapparaat voor kogelinslag van staal

Voeding: AC220 50Hz

Besturingsmethode: knop + afstandsbediening infrarood afstandsbediening

Impact stalen kogel: diameter 50 mm, 500 ± 25 g, met ring.Dragend staalmateriaal: GCr15, hardheid boven HRC60.

Staalkabel: Ф1 mm, materiaal roestvrij staal 304, met rubber bekleed, lengte 1,3 m, verstelbaar

Het hoogtebereik van het monster: 0,5 ~ 2,0 m, de lengte en breedte van het monster zijn niet beperkt

Hoogtebereik van het impactpunt van stalen kogel: 0,5 ~ 2,0 m

De hefmethode van de dwarsarm van de apparatuurontgrendeling: deze wordt aangepast door het motoraangedreven hefmechanisme

Hoogteweergave: 2 m dikke roestvrijstalen liniaal, minimale schaal 1 mm

Release methode: elektromagnetische release

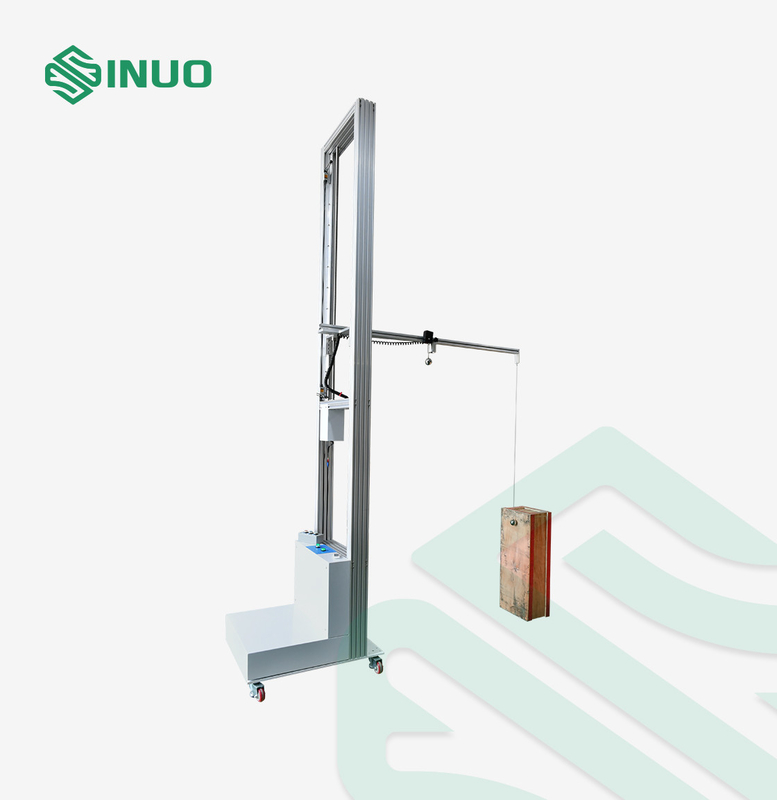

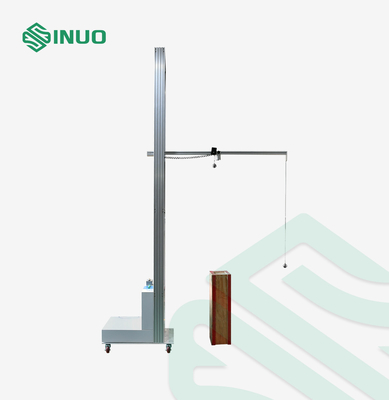

Uitrusting overzichtvoorTestapparaat voor kogelinslag van staal


Deze toepassing voor het testen van elektrische kogelstalen kogels: het is geschikt voor valtesten voor apparatuurbehuizing.

Testvoorbeeld: laadstation voor elektrische voertuigen, armaturen, audio-, video- en soortgelijke elektronische apparaten, informatietechnologieapparatuur

Voorzien zijn van:

1. Verticale valtest: het systeem bestuurt de elektromagneet om een ​​massieve stalen bal van Ф50 mm, 500 ± 25 g vrij te geven, zodat deze vrij kan vallen van een hoogte van 1,3 m naar het bovenoppervlak van het laadstation, en de impactenergietest van 6.5J wordt gegenereerd op het monster;
2. Zwaaislagtest: het systeem bestuurt de elektromagneet om de massieve stalen kogel van Ф50 mm, 500 ± 25 g los te laten, zodat deze vrijelijk vanuit de horizontale 0°-positie langs de 1,3 m staalkabel zwaait om de zijkant van het laadstation te raken, de op het monster wordt een impactenergietest van 6,5 J gegenereerd;de impact kan worden uitgevoerd aan de zijkanten van de vier 90°-richtingen van het monster.

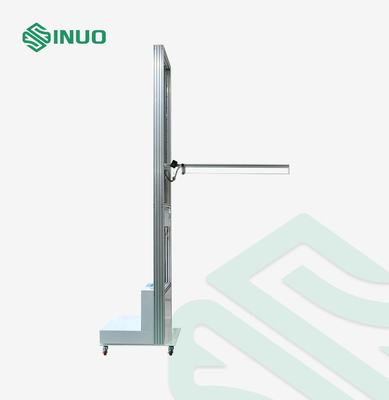

3. Met behulp van een trolleystructuur kan deze verplaatsbaar zijn en rond het monster worden geplaatst en verschillende zijden van het monster testen.
4. De elektrische hefconstructie wordt toegepast, de installatie van stalen kogels is arbeidsbesparend en de impact op de boven- en zijoppervlakken van het monster op verschillende hoogten wordt bevredigd.
5. Het wordt vrijgegeven door een elektromagneet, die kan worden bestuurd door een infraroodafstandsbediening op afstand, met een hoge veiligheidsfactor.
6. Er zijn twee manieren van impact: verticale impact en swing-impact, die volledig voldoen aan de standaardvereisten
7. Apparatuur kan tests uitvoeren in twee vormen van verticale val en zwaai-impact


BedieningsstappenvoorTestapparaat voor kogelinslag van staal


Proefvoorbereiding
1. Bevestig het monster in de normale positie om ervoor te zorgen dat het steunoppervlak een stijf draagvlak is en dat de grond en muur de voorkeur hebben als steunvlak.
2. Sluit het apparaat aan op de 220V-voeding en selecteer de druppelmethode volgens het voorbeeld: verticale val of zwaai-impact.

Verticale impacttest
1. Verplaats de apparatuur zodat de staaf die de stalen kogel vasthoudt zich boven het monster bevindt en stel de positie van de elektromagneet en de verticale stalen kogel fijn af om de stalen kogel de positie te laten raken waar het monster moet worden geraakt.Draai de schroeven vast om de positie van de elektromagneet en de stalen kogel vast te zetten en bevestig het remapparaat op het wiel van de apparatuur om te voorkomen dat de apparatuur beweegt.
2. Verleng de staalkabel van de verticale stalen kogel tot meer dan 1,3 m, plaats de stalen kogel op de elektromagneet en druk op de ontgrendelingsknop of 5 van de draadloze afstandsbediening.Het knopindicatielampje brandt en de elektromagneet wordt bekrachtigd om de stalen kogel aan te trekken.
3. Druk op de knop omhoog (draadloze afstandsbediening 3) of omlaag (draadloze afstandsbediening 4), zodat de afstand tussen de onderkant van de stalen kogel en het oppervlak van het monster 1,3 m hoog is.
4. Druk nogmaals op de ontgrendelingsknop om de knop te laten stuiteren of op de 6-knop van de draadloze afstandsbediening, de elektromagneet wordt uitgeschakeld en de stalen bal wordt losgelaten en de stalen bal is in vrije val om het monster te raken.

Oscillerende impacttest
1. Verplaats de apparatuur zodat de oscillerende stalen kogel verticaal contact maakt met het oppervlak van het monster.
2. Plaats de stalen kogel op de elektromagneet en druk op de ontgrendelingsknop of 5 van de draadloze afstandsbediening.Het knopindicatielampje brandt en de elektromagneet wordt bekrachtigd om de stalen kogel aan te trekken.

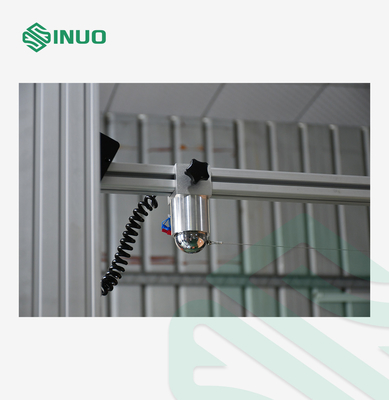

3. Draai de torx-schroef op de elektromagneet los, beweeg deze naar links zodat de staalkabel van de stalen kogel recht staat en vergrendel de torx-schroef op de elektromagneet, zoals weergegeven in de onderstaande afbeelding.
4. Druk op de knop omhoog (draadloze afstandsbediening 3) of omlaag (draadloze afstandsbediening 4) om het impactpunt van het monster te bepalen.
5. Druk nogmaals op de ontgrendelingsknop of de 6-knop van de draadloze afstandsbediening om de stalen kogel los te laten.De stalen kogel raakt het monster in een vrije valbeweging.Pak na de impact de stalen kogel met de hand vast om secundaire impact te voorkomen.

Controleer het monster
Controleer na de test de impactpositie van het monster en beoordeel of het monster is gekwalificeerd volgens de standaardvereisten.
