| Merknaam: | Sinuo |
| Modelnummer: | SN5512 |
| MOQ: | 1 |
| Prijs: | Customized |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 2 reeksen/maand |

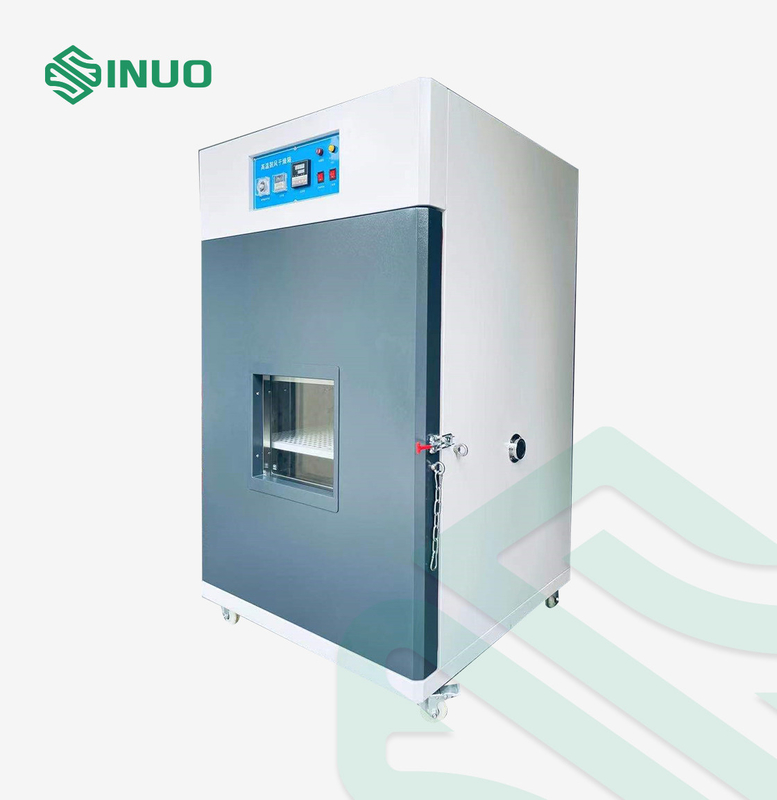

Huidige Kortsluiting van ECE-R100 EV de hoog en de Explosiebestendige Kamer van de Temperatuurcontrole
Nageleefde Normen & Clausules
Deze explosiebestendige kamer is in overeenstemming is met de normen ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 en GB/T 31485-2015.
Technische Parameters
| Maximumkortsluitingstroom | ≥10000A |
| Metingsnauwkeurigheid | ≤5A |
| Controlemethode | PLC de de kleurenaanraking + afstandsbediening door lange afstand + computer controlewijze, die afstandsbediening met behulp van door twee controlewijzen over lange afstand en ter plaatse, worden het kort:sluitenproces voltooid door automatische controle. |
| Boog dovende doos | W500 X H500 X D500mm |
| Materiaalafmetingen | W700 X H1750 X D800mm |
| Vacuümwaaier | (regelbare) 0 ~ -60Kpa |
| De weerstand van de apparatenkring | ≤5mΩ |
| Impulsvoltage | AC 1kv/1.2-50μs (piek) 1min |
| Gelijkstroom-reactietijd | ≤5μs |
| Het mechanische leven | 300.000 keer |
| Het elektroleven | Weerstand biedende lading 50.000 keer, aanleidinggevende lading: weerstand biedende lading 60%le, 20.000 keer |
| Elektrisch gebruiken | AC 220V |
| Draadlengte | 4 meters |
| Macht | 1.0KW |
| Schakelaar | Boog anticorrosief doven, |
| De tijd van de kortsluitinggreep | Meer dan 48H |
| Reactietijd | 20ms |
| Ladingsmacht | 5KW |
| Ladingsweerstand | 0.5mΩ |
| Het uitstralen | Koude wind |
| Afstandsbediening controlesysteem | Het plaatsen van alle controleparameters, de gegevensverzameling, en de videoopname kunnen door een computer 20m vanaf het apparaat worden in werking gesteld; de oscilloscoop van de hoge snelheidsopname verzamelt totale huidig en de gegevensverzamelaar verzamelt 5 kanalen van enig voltage en totaal voltage |
| Gegevensinterface | USB |
| Kortsluitingkabel | Uitgerust met vuurvaste en op hoge temperatuur bestand kort:sluiten constantan kabel, is de lengte niet minder dan 5M |
| Installeer beschermende apparaten | Het heeft beschermingsfuncties zoals overvoltage, het oververhitten en te sterke intensiteit, evenals bescherming tegen kortsluiting door misoperation van het meetapparaat, positieve en negatieve verbinding van batterijelektroden wordt veroorzaakt, enz. die |
| De schakelaar van het noodsituatieeinde | Uitgerust met de knoop „van het noodsituatieeinde“ op de belangrijkste eenheid |
Materiaaloverzicht
Testdoel: Het apparaat van afstandsbediening high-current kort:sluiten wordt ontworpen gebaseerd op de vereisten van diverse de testnormen van batterijkort:sluiten. Het kort:sluitenapparaat moet de interne weerstandswaaier van ontmoeten <5m>
Ontwerpoverzicht: Het kringsontwerp van het kort:sluitenapparaat moet ook het effect van grote stromen kunnen weerstaan, zodat zullen wij industrieel-ranggelijkstroom elektromagnetische schakelaars, alle-koperterminals en de interne afleidingsactie van de koperplaat kiezen, en de ingebouwde actieve ventilator van de bal asstroom biedt de efficiënte bescherming van de hittedissipatie, die het high-current kort:sluitenapparaat veiliger is zal maken, vermindert effectief het verlies van het testmateriaal, en verzekert de nauwkeurigheid van de testgegevens.
Eigenschappen
| Hoge huidige schakelaar | Ver aan en uit gelijkstroom-het werk voltage tot 750V; |
| Het geschatte werken huidige 10000A, gebruikend vacuümboog dovend systeem; | |
| Lage contactweerstand van contacten en snelle reactie; | |
| De schakelaar heeft betrouwbare werking, veiligheid, lange levensduur en geschikt onderhoud. | |
| Temperatuurinzameling | Temperatuurwaaier: - 40℃ aan 800 ℃; |
| Temperatuursensor: Thermokoppel | |
| Aanwinstentarief: 1s | |
| Temperatuurnauwkeurigheid: ≥0.5℃ | |
| 2 kanalen | |
| Voltageaanwinst | Voltageaanwinst: 0-100V, |
| Voltagenauwkeurigheid: ±0.1%FS | |
| Voltageresolutie 10mV | |
| Aanwinstentarief: 1s | |
| Hulpvoltageaanwinst: 1channel | |
| De gegevens zetten om: USB | |
| Huidige aanwinst | Het meten van voltage: 0~10000A; |
| Huidige nauwkeurigheid: ≤5A | |
| Huidige resolutie: 100mA | |
| Actiemethode: dubbele integratiemethode | |
| Aanwinstentarief: 1s | |
| 1 kanaal |
| De waaier van de temperatuuropname | -40℃ ~ 800℃ |
| De waaier van de voltageopname | 0 ~ 100V, met gelijkstroom-voltagesensor 1 kanaal |
| De waaier van de voltageopname | 0 ~ 10000A, met gelijkstroom-voltagesensor 1 kanaal |
| Bemonsteringstijd | 1s |
| Touch screen voor intuïtieve verrichting | Nieuwe touchscreen laat jat, gezoem, en kraan-en-belemmeringscontroles voor snelle navigatie in Universele Weergavemodusfunctionaliteit toe |
| Functiebeschrijving |
Flexibel gebruikersinterface; Compacte structuur; Voeg I/O modules toe om meer kanalen te steunen |
PLC inleiding S7-200CN
| Verwerkingssnelheid | 0.2~12.ms |
| Geheugeneenheid | 2K |
| Digitaal | 248 |
| Analogon | 35 |
| Eigenschappen | PLC heeft hoge operability. Het heeft de kenmerken van eenvoudige programmering, geschikte verrichting, gemakkelijk onderhoud, enz., en is over het algemeen niet naar voren gebogen aan werkende fouten. De verrichting van PLC omvat de verrichting van programmainput en programmaverandering. De input van het programma kan direct worden getoond, en de verrichting van het veranderen van het programma kan het vereiste van het adresaantal of contact aantal om te zoeken en of onderzoek naar het programma direct ook volgen, dan veranderingen aan te brengen. PLCs is beschikbaar in een verscheidenheid van programmeertalen. Gebruikt voor ladderdiagram en elektroschema is het diagram dichter. PLC heeft een zelf-kenmerkende functie, die de eisen ten aanzien van onderhoudsvaardigheden van onderhoudspersoneel vermindert. Wanneer het systeem ontbreekt, kan het onderhoudspersoneel de foutenplaats door hardware en softwarezelfdiagnose snel vinden. |
| Gastheergrootte | W700 X H1700 X D1000mm |
| Binnendoosgrootte | 500*500*500 |
| Binnendoosmateriaal |
45# het lassen van de staalplaat |
|
Binnendoosschakelaar |
Gemaakt van rood koper, is de contactoppervlakte vernikkeld om contactweerstand te verminderen |

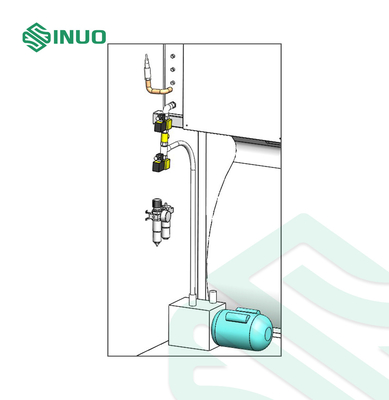

| Vacuümcontrolesysteem |
Controleer nauwkeurig de druk binnen de doos door vacuümpompen, vacuümkleppen, druksensoren, de pijpen van het hoge drukgas, verbindingen en andere vacuümschakelaars |
| Binnendoosgrootte | W1000 X MM. VAN D1000 X H1000-; |
| Binnendoosmateriaal | Roestvrij staalsus201 dikte 2·0mm. |
| Kartongrootte | W1200 X MM. VAN D1200 X H1500-; dikte 1.5MM |
| Temperatuurwaaier | RT+10℃~150℃ |
| Temperatuurschommeling | ≤±0.5℃ (Luchtdruk zonder lading) |
| Temperatuuruniformiteit | ≤2℃ (Luchtdruk zonder lading) |
| Temperatuurafwijking | ≤±2℃ (Luchtdruk zonder lading) |
| Het verwarmen tarief | niet-lineair 3℃/min, |
| Observatievenster | Dubbel laag aangemaakt glas + prikkeldraad |

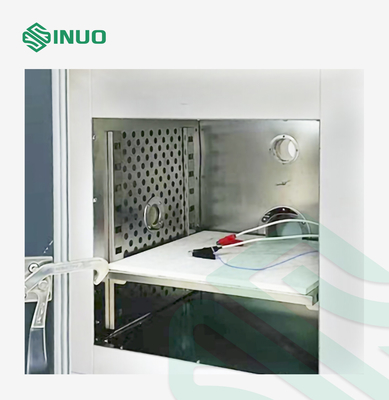

| Bodem van binnendoos | Het testgebied is uitgerust met een marmeren raad, die in vlam - vertrager en corrosieweerstand efficiënt is, en gemakkelijk schoon te maken |
| Bodem van doos | Installeer 4 universele wielen en 4 vaste voet, wat niet alleen gemakkelijk zich is te bewegen, maar ook kan stabiel worden geparkeerd en worden bevestigd |
| Uitlaatsysteem |
De onafhankelijke controle, wanneer de teststeekproef rook produceert, het materiaal kan de rook automatisch ontdekken en lossen door de pijpleiding
|
| Het automatische explosiebestendige systeem van de drukhulp |

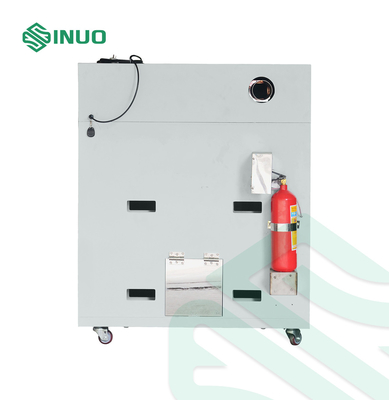

Het heeft een uitlaatfunctie, d.w.z., een hoop van uitlaatgas in de test wordt geproduceerd wordt gelost aan de buitenkant die; het heeft een explosiebestendige functie van de drukhulp, d.w.z., is er een deur van de de drukhulp van de magneetadsorptie (specificatie: 300*300mm) bij het achtergedeelte van de beschermende doos. Wanneer de sterke luchtstroom beïnvloedt, automatisch opent de drukhulp de deur, verminderend het effect van de explosie. |
| Rond de explosiebestendige doos | Uitgerust met een gat van de drukhulp, kan de druk op tijd worden vrijgegeven |
| Deur van doos |
Het wordt bevestigd door scharnieren met hoge weerstand, en minstens 3 reeksen explosiebestendige sloten kunnen op de te bevestigen deur worden geïnstalleerd. |
| Principe van explosiebestendige doos | De de hulpstructuur wordt van de dubbel-laag explosiebestendige druk goedgekeurd, en de gaten van de drukhulp van de binnenlaag en de buitenlaag zijn verplaatst en gescheiden, die een als buffer optredend voor effect speelt en de uitwerping van explosieve fragmenten vermijdt, die een rol in veiligheidsbescherming speelt. |
| Brandblusapparaat |
De explosiebestendige doos is uitgerust met een brandblusapparaat. Zodra de batterij explodeert, kan de brand door afstandsbediening worden gedoofd, en het brandblusapparaat en het systeem kunnen door afstandsbediening worden geopend. |
| Verlichtingssysteem | Open een 400X400-glasgat bij de bovenkant van het testgebied, 20MM dik aangemaakt glas, en installeer een groep hoog-helderheids LEIDENE lichten boven het glas om de volledige testruimte te verlichten. |
| Explosiebestendig deurontwerp | De voordeur van de testdoos keurt een versterkt die ontwerp goed, dat de schade kan effectief isoleren door brand en explosie tijdens de test wordt veroorzaakt. Het deurpaneel keurt een dubbel-laagontwerp met mezzanine goed, en het scharnier en deurslot keurt versterkte materiaal-specifieke standaarddelen goed. Het venster op de deur keurt een dubbel-laag explosiebestendig ontwerp (de binnenlaag van anti-projectile netwerk) goed. De explosiebestendige deur is uitgerust met een explosiebestendig slot, en een explosiebestendige ketting is geïnstalleerd op de explosiebestendige deur voor dubbele bescherming. |
